Двухметаллические корпуса

Для расчета параметров биметаллического подшипника (также известного как биметаллический подшипник) необходимо учитывать следующие ключевые размеры и спецификации:

Внутренний диаметр (ID): это диаметр вала, который будет вращаться внутри куста.

Внешний диаметр (OD): это диаметр отверстия корпуса, в котором будет установлен куст.

Проход в корпусе: диаметр отверстия в корпусе, где будет нажато или установлено кустарник.

Диаметр вала: диаметр вала, который поместится внутри куста.

Толщина фланца: если у куста есть фланц, это толщина фланца.

Шаги для вычисления параметров биметаллического куста:
Определить диаметр вала (ID):

Измерьте диаметр вала, который будет вращаться внутри куста.

Это будет внутренний диаметр (ID) куста.

Определить прочность жилого помещения (OD):

Измерить диаметр отверстия, в котором будет установлен куст.

Это будет внешний диаметр куста.

Расчет толщины стенки:

Толщина стенки куста может быть рассчитана как:

Толщина стены
=
Слишком много
−
Идентификация
2
Толщина стены=
2
OD-ID
- Что?

Толщина фланца:

Если у куста есть фланц, измерьте толщину фланца. Это обычно определяется требованиями к применению или конструкции.

Спецификации материала:

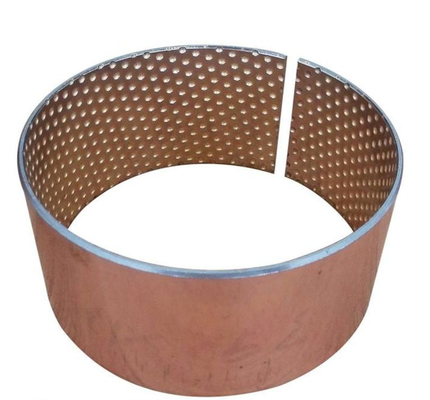

Биметаллические кусты обычно состоят из двух слоев: стальной подложки и подшипника (например, бронзы или других сплавов).

Толерантность:

Рассмотрим допустимые отклонения для ID, OD и других размеров, основанных на требованиях к применению (например, приспособление для прессы, скользящее устройство).

Преобразование единиц (имперские в метрические или наоборот):

При необходимости конвертировать размеры между имперскими (дюймами) и метрическими (миллиметрами) единицами.

1
дюйм
=
25.4
мм
1 дюйм = 25,4 мм
Пример расчета:
Диаметр вала: 1,5 дюйма

Проход в корпусе (OD): 2 дюйма

Толщина фланца: 0,25 дюйма

Толщина стенки:

Толщина стены
=
2
−
1.5
2
=
0.25
дюйма
Толщина стены=
2
2−1.5
- Что?
= 0,25 дюйма
Толщина фланца: 0,25 дюйма (как указано)

Материал: бронзовый куст с железной опорой

Толерантность: ±0,001 дюйма для ИД и ОД

Преобразование в метрику:
Диаметр вала: 1,5 дюйма × 25,4 = 38,1 мм

Проход корпуса (OD): 2 дюйма × 25,4 = 50,8 мм

Толщина фланца: 0,25 дюйма × 25,4 = 6,35 мм

Резюме:
Внутренний диаметр (ID): 38,1 мм

Внешний диаметр (OD): 2 дюйма (50,8 мм)

Толщина стены: 6,35 мм

Толщина фланца: 0,25 дюйма (6,35 мм)

Это основное руководство по расчету параметров биметаллического куста.Всегда обращайтесь к конкретным требованиям к конструкции и руководствам производителя для точных расчетов и выбора материала.

Последние китайские коды HS и тарифы на биметаллические буши и саморегулирующиеся подшипники - тарифы и пошлины, правила и ограничения, калькулятор выгрузки, таможенные данные на биметаллические буши в Китае.Получите свой собственный цитат сегодня

биметаллические подшипники, безсвинцовые подшипники, вырезки, смазки:Конструкционные скользящие подшипники Биметаллические рукава кустарники JF720 изготовлены на заказ из Китая Запросы, кустарники и конструкционные элементы

Ваш надежный источник самосмазочных подшипников для промышленных товаров и продуктов безопасности, чтобы помочь сохранить ваш бизнес.высокая несущая способность и отличная износостойкостьИнновационный биметаллический

подшипники для суровых условий труда.

Запрос параметров котировки Используйте калькулятор только для оценки. Точность не представлена и не гарантируется. Фактические результаты могут отличаться.
Имперский метрический материал: подшипник ID Max: ID Min: (in) Подшипник OD Max: OD Min: (in) корпус B Толщина фланца:

Обзор

Степень прочностиCuPb24Sn4
линейка, с хорошей стойкостью к усталости
и скользящей производительности.
применяется к полностью смазанным соединительным устройствам
Стержень или главные тумбы в двигателях и
Нагрузка 5500 psi, скорость до 1800
твердость: HB45-70, температура: -40 до +400
трения: 0,06-0.16

Характеристики

Без свинца
—Машинные
—Свобода проектирования
потребности в впадинах и форме
- способны выдерживать высокие удельные нагрузки и
высокие температуры
Отличная стойкость к усталости при динамических и
условия ударной нагрузки
Подходит для смазки маслом и жиром
Подходит для гидродинамической работы
Отличная износостойкость
Высокая производительность при колебании движения
¢ Разрешения на строительство тонких стен компактные
подшипник
∆ Всходы в поверхности подшипника обеспечивают
резервуар для жира и, таким образом, позволяют
длительные интервалы повторного смазки

Двухметаллические рукавные кусты, предназначенные для тяжелых применений и оборудования

Промышленный

Автомобильные Передатчики King pin bushes Truck brake caliper bushes Автомобильные Передатчики King pin bushes
- сельскохозяйственные машины
√ землерубки
Машины и механизмы для текстиля
Пневматическое оборудование
Механическая обработка
и подъемное оборудование
Гидравлические цилиндры
¢ оборудование для внедорожного движения

Биметалловые подшипники, безсвинцовые подшипники, вырезки, смазка.
Инженерная команда Китая может пересмотреть ваши сборы и убедиться, что как подшипник
и окружающие компоненты оптимизированы для производительности и экономичности.

Схожие или эквивалентные спецификации
d = идентификатор подшипника/молнии
D = OD проталкивающей машины
L = длина подшипника/длина подвижной площадки
W = ширина слайд-площадки
S = ход подшипника/сдвижной панели
Размеры в дюймах (миллиметрах)
