Наименование марки: | bimetal SAE-797 SAE 48 SAE-799 bushings |
Номер модели: | Подшипники биметалла ДЖФ800 ДЖФ720 ДЖФ700 неэтилированные простые |
МОК: | 800 часть/частей (Минимальн Заказ) |
цена: | $0.20 - $2.00 / Pieces ,Negotiable |
Условия оплаты: | ТТ соединение ЗАРАНЕЕ западное |
Способность к поставкам: | бросая биметаллическая втулка, Китай, изготовители, поставщики, фабрика, оптовая, метрическая собств |

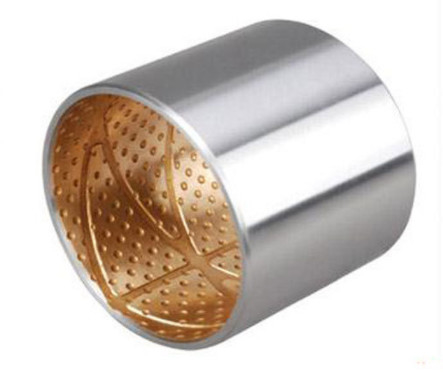

Биметаллические кусты JF-800 имеют стальную подложку в сочетании с бронзовым слоем сплава CuPb10Sn10.Кустарники доступны в дюймовых размерах, что делает их подходящими для широкого спектра применений.
Внутренние шарикообразные розетки для масла повышают смазку и уменьшают трение во время работы.обеспечение оптимальной смазки и продление срока службы корпуса.
Склад из бронзового сплава CuPb10Sn10 известен своей высокой износостойкостью и хорошими подшипниковыми свойствами.и высокие температурыСтальная опора обеспечивает необходимую прочность и стабильность для поддержки бронзового слоя и обеспечения долговечности корпуса.
Биметаллические кусты JF-800 с шарикообразными розетками для масла обычно используются в насосах, двигателях, коробках передач и другом вращающемся оборудовании, где важна плавная и надежная работа.Их дюймовые размеры делают их легкими для установки и замены, сокращая время простоя и затраты на обслуживание.
Биметалл изготовлен извысококачественная низкоуглеродистая стальная плита в виде митрикса,поверхность сцинтерирована свинцовым зеленым сплавом алюминия CuSn10Pb10, и он сделан через много раз печи и проката.
Это так.Средняя стойкость к усталости и хорошая поверхностная производительность подшипника.Продукты в основном используются для соединительного подшипника шпинделя двигателя внутреннего сгорания.Внутренняя поверхность биметаллических кустов может включать различные типы каналов,для удовлетворения различных типов применений и условий смазки, в которых могут использоваться кусты.
Он поддерживаетсявысококачественная низкоуглеродистая сталь с олово-свинцово-бронзовым сплавом (CuSn10Pb10)сцинтрованной на поверхности.
Для эффективного уменьшения износа его сплавная поверхность может быть обработана шарикообразными розетками для легкого хранения масла.Он может применяться в условиях средней нагрузки при средней или высокой скорости хода и условиях с огромной ударной нагрузкой В механических приложенияхБиметалл используется для изготовления обернутых кустарников, штурмовой раковины и кустарников на уровне стыковочных стержней газового двигателя.
CuPb10Sn | ||||
Pb ((%) | Fe ((%) | Ni(%) | Zn ((%) | Cu ((%) |
8.0-11.0 | 0 фунтов.25 | ¥1.5 | ¥2.0 | 78.0-87.0 |
(прочность на протяжении) σb (MPa) | ≥ 220 | |||
(Сложность удаления) σ (MPa) | ≥ 140 | |||
(Удлинение) δ5 (%) | ≥ 5 | |||
(жесткость) | ≥ 70HBW |
BiMetal Made in CHINA J F 8 0 0 Стальная оболочка с подложкойCuPb10Sn10 или CuSn6Zn6Pb3Этот класс лучше всего применяется в смазанных штифтовых корпусах для применения в подвесках, внедорожном строительном оборудовании,точки автошасси и области, где скорости среднего диапазона, но возможно высокое воздействие.
Бусины с биметаллическими рукавамиВсе эти кустарники - прокатные подшипники, как и наши стандартные, изготовленные из китайской продукции.
Idler Roller Series Bushings JF-800 Bimetal Bearing Bushes Sizes Self Lubricating Bearing, с помощью которой можно наносить масляные покрытия на грузовиках.
Bimetallic Bearing's steel-bronze-compound material with indents as reservoir for the grease. JF800 Bimetallic Bearings has high load capacity.очень хорошая стойкость к усталости, прочность при более высоких температурахJF800 Bimetallic Bearings is applicable in rough operation conditions.
Биметальные самосмазывающие подшипникиявляется слоем медного сплава с отличной износостойкостью, который основан на высококачественной низкоуглеродной стали и синтерирован на поверхности.The surface of the copper alloy layer can be processed into various types of oil groove Поверхность слоя медного сплава может быть обработана в различные типы нефтяных канавокНефтяные скважины, нефтяные скважины, нефтяные скважины и так далее в соответствии с рабочими условиями, чтобы быть подходящими для случаев, когда невозможно нести нефть непрерывно или трудно нести нефть.The copper alloy layer can provide two kinds of alloy materials including lead and lead-free The copper alloy layer can provide two kinds of alloy materials including lead and lead-free The copper alloy layer can provide two kinds of alloy materials including lead and lead-free.
Простые подшипники JF-800 Bimetal Bearing Oil or Grease
Окруженный композитный скользящий подшипник, медно- или олово-покрытая сталь/бронза, DIN 1494 / ISO 3547, без обслуживания, с смазочными карманами | |||
ТЕХНИЧЕСКИЕ ДЕТАЛИ | |||
Статика удельной грузоподъемности | ≤ 250 [N/mm2] | Температурная нагрузка | - 40°C до + 250°C |
Динамика удельной грузоподъемности | ≤ 140 [N/mm2] | ||
Скорость скольжения | ≤ 2,5 [м/с] | Максимальное PV-значение | 2.8 [N/mm2 x m/s] |
Значение трения | 00,04 [μ] до 0,12 [μ] | Процентная площадь контакта | > 75 [%] |
СТРАНИЦЫ | |||
Поддерживающий материал | Сталь, покрытая медью или оловом | Сдвижной слой | CuPb10Sn10 |
Подробная информация о толерантности | |||
Жилище Ø | H7 | Толерантность вала | f7 - h8 |
Прокладка внутренней О после установки | H9 | ||
Материал вала | |||
Сталь, закаленная или не закаленная | |||
Грубость поверхности ≤ Ra 0.8 | |||
Имущество | |||
Для высокой грузоподъемности и колеблющегося движения, а также для грубой работы и температурной нагрузки. | |||
РАЗВОР применения | |||
Рельсовые ролики, строительные машины, строительство кранов, сельскохозяйственные машины (нагрузка на столкновения) | |||
УТРАНЕНИЕ | |||
Это материал для корпуса с низким уровнем технического обслуживания. Первоначальная смазка во время установки необходима, после чего периодическое смазка маслом или смазкой является обязательной. | |||
Консультация по монтажу | |||
Жилье | Установка косы минимум 1,5 мм х 15-45° | ||
Остров | Монтажный конус 5 мм х 15°, края закруглены | ||
При монтаже может потребоваться смазка внешней поверхности жиром. | |||
Склеивание | Клей не должен касаться скользящей поверхности! |
Биметалловые подшипники ленты, сдвижные пути Сдвижные пластины Биметалловые ленты Материалы
Подробная информация
Биметаллический подшипник этот продукт является одним из самых мощных подшипников из двойного сплава подшипника, буши балансового моста и уплотнения тяжелого грузового транспортного средства;Движущееся колесо и вспомогательное колесо бульдозераЭто широко используемый высокогрузный низкоскоростной подшипник.биметаллический подшипник изготовлен из низкоуглеродистой стальной плиты и поверхностно синтерированного CuPb10Sn10 или cusn6zn6zn6pb3 материала.
VSB-80 Биметаллические композитные подшипники
Стальная оболочка, поддерживаемая свинцовой бронзовой подкладкой для применения с смазкой маслом.Он широко используется в автомобильных приложениях, таких как компрессоры, рулевое устройство, вспомогательное рулевое управление, подшипники педалей, козырьки, задние отверстия, механическое оборудование для обработки и подъема, гидравлические двигатели, сельскохозяйственные машины и т.д.
Биметаллические подшипники с стальной подложкой и бронзовым покрытием
· Особенно подходит для высоких удельных нагрузок с колеблющимся движением и низкой частотой
· Применяется в суровых условиях эксплуатации
· Высокая грузоподъемность, очень хорошая устойчивость к усталости при более высоких температурах
1Синтерированный бронзовый лазер: отличное износостойкость и превосходная грузоподъемность.
2.Стальная подставка:Стальная подставка обеспечивает исключительную устойчивость, несущую нагрузку и теплоотталкивающие характеристики.
Структура и состав
Стальная оболочка и свинцовое бронзовое покрытие
Сталь + CuPb10Sn10 с отводами
Этот материал рекомендуется использовать при средней скорости и средней нагрузке с маслом или смазкой.гидравлические глазки цилиндров строительных машин и сферические соединительные подшипники сельскохозяйственных машинПоскольку этот материал содержит свинец, определенные части не могут использоваться в соответствии с определенными законами или правилами.
d |
D |
|
|
|
|
|
f1
|
f2
|
Л0-0.40 | ||||||||||
10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | |||||||||
10 | 12 |
1 |
12 плюс 0.065 +0.030 |
10 плюс 0.022 -Нет.000 |
12 плюс 0.018 | 10 -0.013 -Нет.000 |
0.5 | 0.3 | 1010 | 1015 | 1020 | ||||||||
12 | 14 | 14 плюс 0.065 +0.030 |
12 плюс 0.027 -Нет.000 |
14 плюс 0.018 | 12 -0.016 -Нет.000 |
0.5 | 0.3 | 1210 | 1215 | 1220 | |||||||||
14 | 16 | 16 плюс 0.065 +0.030 |
14 плюс 0.027 -Нет.000 |
16 плюс 0.018 | 14 -0.016 -Нет.000 |
0.5 | 0.3 | 1410 | 1415 | 1420 | |||||||||
15 | 17 | 17 плюс 0.065 +0.030 |
15 плюс 0.027 -Нет.000 |
17 плюс 0.018 | 15 -0.016 -Нет.000 |
0.5 | 0.3 | 1510 | 1515 | 1520 | |||||||||
16 | 18 | 18 плюс 0.075 +0.035 |
16 плюс 0.027 -Нет.000 |
18 плюс 0.018 | 16 -0.016 -Нет.000 |
0.8 | 0.4 | 1610 | 1615 | 1620 | |||||||||
18 | 20 | 20 плюс 0.075 +0.035 |
18 плюс 0.033 -Нет.000 |
20 плюс 0.021 | 18 -0.016 -Нет.000 |
0.8 | 0.4 | 1810 | 1815 | 1820 | 1825 | ||||||||
20 | 23 |
1.5 |
23 плюс 0.075 +0.035 |
20 плюс 0.033 -Нет.000 |
23 плюс 0.021 | 20 - 0.033 -Нет.000 |
0.8 | 0.4 | 2010 | 2015 | 2020 | 2025 | |||||||
22 | 25 | 25 плюс 0.075 +0.035 |
22 плюс 0.033 -Нет.000 |
25 плюс 0.021 | 22 - 0.033 -Нет.000 |
0.8 | 0.4 | 2210 | 2215 | 2220 | 2225 | ||||||||
24 | 27 | 27 плюс 0.075 +0.035 |
24 плюс 0.033 -Нет.000 |
27 плюс 0.021 | 24 -0.033 -Нет.000 |
1.0 | 0.5 | 2410 | 2415 | 2420 | 2425 | 2430 | |||||||
25 | 28 | 28 плюс 0.075 +0.035 |
25 плюс 0.033 -Нет.000 |
28 плюс 0.021 | 25 -0.033 -Нет.000 |
1.0 | 0.5 | 2515 | 2520 | 2525 | 2530 | ||||||||
26 | 30 |
2 |
30 плюс 0.075 +0.035 |
26 плюс 0.033 -Нет.000 |
30 плюс 0.021 | 26 -0.033 -Нет.000 |
1.0 | 0.5 | 2615 | 2620 | 2625 | 2630 | |||||||
28 | 32 | 32 плюс 0.085 +0.045 |
28 плюс 0.033 -Нет.000 |
32 плюс 0.025 | 28 на 0.033 -Нет.000 |
1.0 | 0.5 | 2815 | 2820 | 2825 | 2830 | 2840 | |||||||
30 | 34 | 34 плюс 0.085 +0.045 |
30 плюс 0.039 -Нет.000 |
34 плюс 0.025 | 30 -0.039 -Нет.000 |
1.2 | 0.6 | 3015 | 3020 | 3025 | 3030 | 3040 | |||||||
32 | 36 | 36 плюс 0.085 +0.045 |
32 плюс 0.039 -Нет.000 |
36 плюс 0.025 | 32 - 0.039 -Нет.000 |
1.2 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3240 | |||||||
35 | 39 | 39 плюс 0.085 +0.045 |
35 плюс 0.039 -Нет.000 |
39 плюс 0.025 | 35 -0.039 -Нет.000 |
1.2 | 0.6 | 3520 | 3525 | 3530 | 3540 | 3550 | |||||||
38 | 42 | 42 плюс 0.085 +0.045 |
38 плюс 0.039 -Нет.000 |
42 плюс 0.025 | 38 -0.039 -Нет.000 |
1.2 | 0.6 | 3820 | 3825 | 3830 | 3840 | 3850 | |||||||
40 | 44 | 44 плюс 0.085 +0.045 |
40 плюс 0.039 -Нет.000 |
44 плюс 0.025 | 40 -0.039 -Нет.000 |
1.2 | 0.6 | 4020 | 4025 | 4030 | 4040 | 4050 | |||||||
45 | 50 |
2.5 |
50 плюс 0.085 +0.045 |
45 плюс 0.039 -Нет.000 |
50 плюс 0.025 | 45-0.039 -Нет.000 |
1.5 | 1.0 | 4525 | 4530 | 4540 | 4550 | |||||||
50 | 55 | 55 плюс 0.100 +0.055 |
50 плюс 0.039 -Нет.000 |
44 плюс 0.030 | Пятьдесят-ноль.039 -Нет.000 |
1.5 | 1.0 | 5030 | 5040 | 5050 | 5060 | ||||||||
55 | 60 | 60 плюс 0.100 +0.055 |
55 плюс 0.046 -Нет.000 |
60 плюс 0.030 | 55-0.046 -Нет.000 |
1.5 | 1.0 | 5530 | 5540 | 5550 | 5560 | ||||||||
60 | 65 | 65 плюс 0.100 +0.055 |
60 плюс 0.046 -Нет.000 |
65 плюс 0.030 | 60 на 0.046 -Нет.000 |
1.5 | 1.0 | 6030 | 6040 | 6050 | 6060 | ||||||||
65 | 70 | 70 плюс 0.100 +0.055 |
65 плюс 0.046 -Нет.000 |
70 плюс 0.030 | 65-0.046 -Нет.000 |
1.5 | 1.0 | 6530 | 6540 | 6550 | 6560 | ||||||||
70 | 75 | 75 плюс 0.100 +0.055 |
70 плюс 0.046 -Нет.000 |
75 плюс 0.030 | Пятьдесят-ноль.046 -Нет.000 |
1.5 | 1.0 | 7030 | 7040 | 7050 | 7060 | 7080 | |||||||
75 | 80 | 80 плюс 0.100 +0.055 |
75 плюс 0.046 -Нет.000 |
80 плюс 0.035 | 75-0.046 -Нет.000 |
1.5 | 1.0 | 7530 | 7540 | 7550 | 7560 | ||||||||
80 | 85 | 85 плюс 0.100 +0.070 |
80 плюс 0.054 -Нет.000 |
85 плюс 0.035 | 80 -0.054 -Нет.000 |
1.5 | 1.0 | 8040 | 8050 | 8060 | 8080 | ||||||||
84 | 90 |
3 |
90 плюс 0.120 +0.070 |
84 плюс 0.054 -Нет.028 |
90 плюс 0.035 | 84-0.054 -Нет.000 |
1.8 | 1.2 | 8440 | 8450 | 8460 | 8480 | |||||||
89 | 95 | 95 плюс 0.120 +0.070 |
89 плюс 0.054 -Нет.028 |
95 плюс 0.035 | 89-0.054 -Нет.000 |
1.8 | 1.2 | 8940 | 8950 | 8960 | 8980 | ||||||||
94 | 100 | 100 плюс 0.120 +0.070 |
94 плюс 0.054 -Нет.028 |
100 плюс 0.035 | 94-0.054 -Нет.000 |
1.8 | 1.2 | 9450 | 9460 | 9480 | |||||||||
99 | 105 | 105 плюс 0.120 +0.070 |
99 плюс 0.054 -Нет.028 |
105 плюс 0.035 | 99-0.054 -Нет.000 |
1.8 | 1.2 | 9950 | 9960 | 9980 | |||||||||
104 | 110 | 110 плюс 0.120 +0.070 |
104 плюс 0.054 -Нет.028 |
110 плюс 0.035 | 104 -0.054 -Нет.000 |
1.8 | 1.2 | 10450 | 10460 | 10480 | |||||||||
109 | 115 | 115 плюс 0.120 +0.070 |
109 плюс 0.054 -Нет.028 |
115 плюс 0.035 | 109 на 0.054 -Нет.000 |
1.8 | 1.2 | 10950 | 10960 | 10980 | |||||||||
114 | 120 | 120 плюс 0.120 +0.070 |
114 плюс 0.054 -Нет.028 |
120 плюс 0.040 | 114 -0.054 -Нет.000 |
1.8 | 1.2 | 11450 | 11460 | 11480 | |||||||||
119 | 125 | 125 плюс 0.170 +0.100 |
119 плюс 0.054 -Нет.028 |
125 плюс 0.040 | 119 -0.054 -Нет.000 |
1.8 | 1.2 | 11950 | 11960 | 11980 | |||||||||
123 | 130 |
3.5
|
130 плюс 0.170 +0.100 |
123 плюс 0.054 -Нет.028 |
1130 +0.040 | 123 -0.054 -Нет.000 |
2 | 1.5 | 12350 | 12360 | 12380 | 123100 | |||||||
128 | 135 | 135 плюс 0.170 +0.100 |
128 плюс 0.063 -Нет.028 |
135 плюс 0.040 | 128 -0.063 -Нет.000 |
2 | 1.5 | 12850 | 12860 | 12880 | 128100 | ||||||||
133 | 140 | 140 плюс 0.170 +0.100 |
133 плюс 0.063 -Нет.028 |
140 плюс 0.040 | 133 -0.063 -Нет.000 |
2 | 1.5 | 13350 | 13360 | 13380 | 133100 | ||||||||
138 | 145 | 145 плюс 0.170 +0.100 |
138 плюс 0.063 -Нет.028 |
145 плюс 0.040 | 138 -0.063 -Нет.000 |
2 | 1.5 | 13860 | 13880 | 138100 | |||||||||
143 | 150 | 150 плюс 0.170 +0.100 |
143 плюс 0.063 -Нет.028 |
150 плюс 0.040 | 143 -0.063 -Нет.000 |
2 | 1.5 | 14360 | 14380 | 143100 | |||||||||
148 | 155 | 155 плюс 0.170 +0.100 |
148 плюс 0.063 -Нет.028 |
155 плюс 0.040 | 148 -0.063 -Нет.000 |
2 | 1.5 | 14860 | 14880 | 14890 | |||||||||
153 | 160 | 160 плюс 0.170 +0.100 |
153 плюс 0.063 -Нет.028 |
160 плюс 0.040 | 153 -0.063 -Нет.000 |
2 | 1.5 | 15360 | 15380 | 15390 | |||||||||
158 | 165 | 165 плюс 0.170 +0.100 |
158 плюс 0.063 -Нет.028 |
165 плюс 0.040 | 158-0.063 -Нет.000 |
2 | 1.5 | 15860 | 15880 | 158100 | |||||||||
163 | 170 | 170 плюс 0.170 +0.100 |
163 плюс 0.063 -Нет.028 |
170 плюс 0.040 | 163 -0.063 -Нет.000 |
2 | 1.5 | 16360 | 16380 | 163100 | |||||||||
168 | 175 | 175 плюс 0.170 +0.100 |
168 плюс 0.063 -Нет.028 |
175 плюс 0.040 | 168 -0.063 -Нет.000 |
2 | 1.5 | 16860 | 16880 | 168100 | |||||||||
173 | 180 | 180 плюс 0.170 +0.100 |
173 плюс 0.063 -Нет.028 |
180 плюс 0.040 | 173 -0.063 -Нет.000 |
2 | 1.5 | 17360 | 17380 | 173100 |
Начните свой проект с помощью инженера приложений
C95400 Сырье выбор размера продукта
Описание изделия: свинцовая оловянная бронза
Труба:12Внешний диаметр от 0,5 до 406,4 мм
Прямоугольник: максимум 508 мм
Стандартная длина:381 мм
Форма: полуфабрикат, грубый или почти чистый, анодный, стерженьный, стерженьный/цветковый, квадратный, шестиугольный, пластинчатый, профильный или
