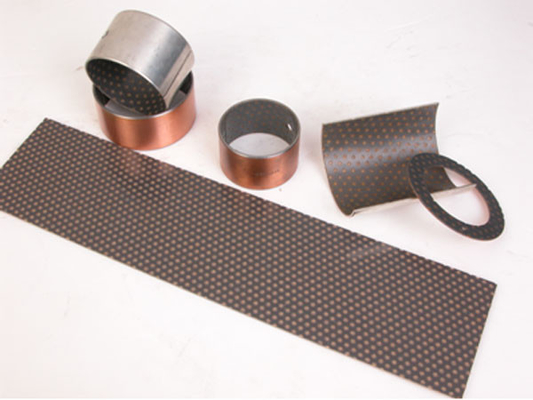

Цилиндрическая втулка и упорная шайба PAP P14 представляет собой высокопроизводительный материал подшипника скольжения, который не требует технического обслуживания и экологически безопасен.Этот материал представляет собой стандартный скользящий материал, не содержащий свинца, разработанный специально для не требующих обслуживания и работающих всухую условий, особенно в пищевой промышленности.Однако ее можно использовать и в системах с жидкой смазкой, хотя использование смазки в качестве смазки ограничено и не рекомендуется.

Процесс производства материала P14 включает в себя специально адаптированный процесс смешивания, в результате которого получается твердая смазочная масса.В ходе параллельной непрерывной операции спекания бронзовый порошок спекается на стальной основе в виде скользящего слоя.В результате получается скользящий слой толщиной от 0,2 мм до 0,35 мм и объемом пор примерно 30%.В дальнейшем полости заполняются твердой смазкой с помощью пропиточных валиков.Этот технологический этап контролируется таким образом, что над слоем скольжения образуется прирабатывающий слой твердой смазки толщиной до максимальной толщины 0,03 мм.В ходе дальнейших термических обработок корректируются характерные свойства системы материалов и достигаются необходимые допуски по толщине композиционного материала с помощью управляемых пар роликов.

Примечание. Материал P14 нельзя использовать в воде (Альтернативы: P180, P147, P10, P11).Элементы скольжения различной конструкции изготавливаются из материала Р14 методами резки, штамповки и формовки.Стандартные конструкции включают цилиндрические втулки, втулки с фланцами, упорные шайбы и полосы.На заключительном этапе подшипники скольжения, изготовленные из материала P14, подвергаются антикоррозионной обработке задней части подшипника, торцевых и ударных поверхностей.Стандартный вариант – жесть с толщиной слоя примерно 0,002 мм.Олово используется в качестве временной защиты от коррозии и вспомогательного средства при сборке.

Характеристики материала P14 включают отсутствие свинца, очень низкую склонность к прерывистому скольжению, низкий износ, низкий коэффициент трения, отсутствие склонности к сплавлению с металлом и очень низкую склонность к разбуханию.Предпочтительные области применения включают работу без технического обслуживания в условиях сухого хода, когда требуются детали, не содержащие свинца, вращательные или колебательные движения со скоростью до 1 м/с, линейные движения и диапазон температур от -200°C до 280°C. °С.

Гидродинамическая работа возможна без проблем при скорости скольжения до 3 м/с.Однако существует риск эрозии потока или кавитации при непрерывной работе со скоростью выше 3 м/с.Компания Motorservice предлагает в качестве услуги расчет гидродинамических рабочих состояний.

Кроме того, упорная шайба серии PAP P14 (PAW42 P14) доступна в различных вариантах для заказа в интернет-магазине MISUMI с бесплатными данными САПР, быстрой доставкой и разумными ценами.Другие продукты серии PAP P14 включают цилиндрические втулки, втулки с фланцами, упорные шайбы и полосы.Например, цилиндрическая втулка PAP6040-P14-KS KS имеет внутренний диаметр 60 мм, внешний диаметр 65 мм и длину 40 мм.Другим примером является универсальная цилиндрическая втулка PAP2020-P14 с внутренним диаметром 20 мм, внешним диаметром 23 мм и длиной 20 мм.Интернет-магазин MISUMI также предлагает подшипники скольжения из композитного материала PAP P14, различные варианты которых доступны для выбора и комплектации.

Доступные типы: Фланцевая втулка (PAF) Цилиндрическая втулка (PAP) Упорная шайба (PAW)

PAP эквивалент Буксена, заводская цена в Китае

Подшипники скольжения, не требующие особого ухода и не требующие технического обслуживания.

Кусты
Кусты
Описание	Ди	Делать	Б
ПАП 0203 P14	2	3,5	3
ПАП 0303 P14	3	4,5	3
ПАП 0304 P14	3	4,5	4
ПАП 0305 P14	3	4,5	5
ПАП 0306 P14	3	4,5	6
ПАП 0403 P14	4	5,5	3
ПАП 0404 P14	4	5,5	4
ПАП 0406 P14	4	5,5	6
ПАП 0410 П14	4	5,5	10
ПАП 0505 P14	5	7	5
ПАП 0508 P14	5	7	8
ПАП 0510 П14	5	7	10
ПАП 0606 P14	6	8	6
ПАП 0608 P14	6	8	8
ПАП 0610 P14	6	8	10
ПАП 0710 P14	7	9	10
ПАП 0806 P14	8	10	6
ПАП 0808 P14	8	10	8
ПАП 0810 П14	8	10	10
ПАП 0812 П14	8	10	12
ПАП 100115 П14	100	105	115
ПАП 10050 П14	100	105	50
ПАП 10060 P14	100	105	60
ПАП 1008 П14	10	12	8
ПАП 1010 П14	10	12	10
ПАП 1012 П14	10	12	12
ПАП 1015 П14	10	12	15
ПАП 1020 П14	10	12	20
ПАП 11060 П14	110	115	60
ПАП 12060 П14	120	125	60
ПАП 1208 П14	12	14	8
ПАП 1210 П14	12	14	10
ПАП 1212 П14	12	14	12
ПАП 1215 П14	12	14	15
ПАП 1220 П14	12	14	20
ПАП 1225 П14	12	14	25
ПАП 125100 П14	125	130	100
ПАП 130100 П14	130	135	100
ПАП 1310 П14	13	15	10
ПАП 140100 П14	140	145	100
ПАП 14060 P14	140	145	60
ПАП 1410 П14	14	16	10
ПАП 1412 П14	14	16	12
ПАП 1415 П14	14	16	15
ПАП 1420 П14	14	16	20
ПАП 1425 П14	14	16	25
ПАП 150100 П14	150	155	100
ПАП 15080 P14	150	155	80
ПАП 1510 П14	15	17	10
ПАП 1512 П14	15	17	12
ПАП 1515 П14	15	17	15
ПАП 1520 П14	15	17	20
ПАП 1525 П14	15	17	25
ПАП 16080 P14	160	165	80
ПАП 1610 П14	16	18	10
ПАП 1612 П14	16	18	12
ПАП 1615 П14	16	18	15
ПАП 1620 П14	16	18	20
ПАП 1625 П14	16	18	25
ПАП 180100 П14	180	185	100
ПАП 1810 П14	18	20	10
ПАП 1815 П14	18	20	15
ПАП 1820 П14	18	20	20
ПАП 1825 П14	18	20	25
ПАП 200100 П14	200	205	100
ПАП 2010 стр. 14	20	23	10
ПАП 2015, стр. 14	20	23	15
ПАП 2020 стр. 14	20	23	20
ПАП 2025 стр. 14	20	23	25
ПАП 2030 П14	20	23	30
ПАП 2215 П14	22	25	15
ПАП 2220 П14	22	25	20
ПАП 2225 П14	22	25	25
ПАП 2230 П14	22	25	30
ПАП 2415 П14	24	27	15
ПАП 2420 П14	24	27	20
ПАП 2425 П14	24	27	25
ПАП 2510 П14	25	28	10
ПАП 2515 П14	25	28	15
ПАП 2520 П14	25	28	20
ПАП 2525 П14	25	28	25
ПАП 2530 П14	25	28	30
ПАП 2550 П14	25	28	50
ПАП 2820 П14	28	32	20
ПАП 2830 П14	28	32	30
ПАП 300100 П14	300	305	100
ПАП 3015 П14	30	34	15
ПАП 3020 П14	30	34	20
ПАП 3025 П14	30	34	25
ПАП 3030 P14	30	34	30
ПАП 3040 P14	30	34	40
ПАП 3230 P14	32	36	30
ПАП 3240 P14	32	36	40
ПАП 3520 П14	35	39	20
ПАП 3530 P14	35	39	30
ПАП 3540 P14	35	39	40
ПАП 3550 P14	35	39	50
ПАП 4020 П14	40	44	20
ПАП 4030 P14	40	44	30
ПАП 4040 P14	40	44	40
ПАП 4050 P14	40	44	50
ПАП 4510 P14	45	50	10
ПАП 4530 P14	45	50	30
ПАП 4540 P14	45	50	40
ПАП 4550 P14	45	50	50
ПАП 5020 П14	50	55	20
ПАП 5030 P14	50	55	30
ПАП 5040 P14	50	55	40
ПАП 5060 P14	50	55	60
ПАП 5540 P14	55	60	40
ПАП 5560 P14	55	60	60
ПАП 6030 P14	60	65	30
ПАП 6040 P14	60	65	40
ПАП 6060 P14	60	65	60
ПАП 6070 P14	60	65	70
ПАП 6540 P14	65	70	40
ПАП 6550 P14	65	70	50
ПАП 6560 P14	65	70	60
ПАП 6570 P14	65	70	70
ПАП 7040 P14	70	75	40
ПАП 7050 P14	70	75	50
ПАП 7070 P14	70	75	70
ПАП 7550 P14	75	80	50
ПАП 7560 P14	75	80	60
ПАП 8040 P14	80	85	40
ПАП 8060 P14	80	85	60
ПАП 8080 P14	80	85	80
ПАП 8560 P14	85	90	60
ПАП 90100 P14	90	95	100
ПАП 9060 P14	90	95	60
вверх
Фланцевые втулки
Фланцевые втулки ПАФ..
Описание	Ди	Делать	Б
ПАФ 06040 P14	6	8	4
ПАФ 06070 P14	6	8	7
ПАФ 06080 P14	6	8	8
ПАФ 08055 P14	8	10	5,5
ПАФ 08075 P14	8	10	7,5
ПАФ 08095 P14	8	10	9,5
ПАФ 10070 P14	10	12	7
ПАФ 10090 П14	10	12	9
ПАФ 10120 П14	10	12	12
ПАФ 10170 П14	10	12	17
ПАФ 12070 П14	12	14	7
ПАФ 12090 П14	12	14	9
ПАФ 12120 П14	12	14	12
ПАФ 12170 П14	12	14	17
ПАФ 14120 П14	14	16	12
ПАФ 14170 П14	14	16	17
ПАФ 15090 P14	15	17	9
ПАФ 15120 П14	15	17	12
ПАФ 15170 P14	15	17	17
ПАФ 16120 П14	16	18	12
ПАФ 16170 P14	16	18	17
ПАФ 18120 П14	18	20	12
ПАФ 18170 P14	18	20	17
ПАФ 18220 П14	18	20	22
ПАФ 20115 П14	20	23	11,5
ПАФ 20165 П14	20	23	16,5
ПАФ 20215 П14	20	23	21,5
ПАФ 25115 П14	25	28	11,5
ПАФ 25165 П14	25	28	16,5
ПАФ 25215 П14	25	28	21,5
ПАФ 30160 P14	30	34	16
ПАФ 30260 P14	30	34	26
ПАФ 35160 P14	35	39	16
ПАФ 35260 P14	35	39	26
ПАФ 40260 P14	40	44	26
вверх
Полоски
Полоски
Описание	л	Б	S3
ПАС 20250 П14	500	250	2,0
ПАС 10250 П14	500	250	1,0
ПАС 05180 П14	500	180	0,5
ПАС 07250 П14	500	250	0,75
ПАС 15250 П14	500	250	1,5
ПАС 30250 П14	500	250	3,06
ПАС 25250 П14	500	250	2,5
вверх
Упорные шайбы
Шайбы упорные PAW
Описание	Ди	Делать	S3
ЛАПА 18, стр. 14	18	32	1,5
ЛАПА 20, стр. 14	20	36	1,5
ЛАПА 52 П14	52	78	2,0
ЛАПА 14, стр. 14	14	26	1,5
ЛАПА 26 П14	26	44	1,5
ЛАПА 10 стр 14	10	20	1,5
ЛАПА 32 П14	32	54	1,5
ЛАПА 22, стр. 14	22	38	1,5
ЛАПА 48 П14	48	74	2,0
ЛАПА 38 П14	38	62	1,5
ЛАПА 42 П14	42	66	1,5
ЛАПА 16, стр. 14	16	30	1,5
ЛАПА 12, стр. 14	12	24	1,5
ЛАПА 28 П14	28	48	1,5
лапа 62 стр 14	62	90	2,0

Невозможно найти желаемое решение для подшипников скольжения с изделиями из необслуживаемых материалов для всех задач и применений.Для таких задач и применений доступны материалы, не требующие особого ухода.В этом случае поверхность скольжения, воспринимающая нагрузку износа, изготовлена ​​из матрицы ПВДФ (поливинилиденфторида).

P1 Gleitlager Permaglide PAP Эквивалент Буксена

подходит для сухого хода

Gleitlager Permaglide PAP Buchsen Equiвалент — это прочный скользящий материал со свинцом и максимальными трибологическими характеристиками.Оно предназначено для работы всухую, не требует обслуживания, но также может использоваться в системах с жидкой смазкой.

Уникальные особенности:

• Универсальное использование
• Низкие значения трения, высокая износостойкость
• Чрезвычайно хорошие характеристики при сухом ходе благодаря самосмазыванию.

Материальное производство

Твердая смазочная масса получается в специально адаптированном процессе смешивания.При параллельном непрерывном спекании бронзовый порошок спекается на стальной или бронзовой основе в виде скользящего слоя.При этом образуется скользящий слой толщиной от 0,2 мм до 0,35 мм и объемом пор ок.30 %.Далее полости заполняются твердой смазкой посредством пропиточных валиков.

Этот технологический этап контролируется таким образом, чтобы прирабатываемый слой твердой смазки до макс.Над скользящим слоем изготавливают толщиной 0,03 мм.В ходе дальнейших термических обработок корректируются характерные свойства системы материалов и достигаются необходимые допуски по толщине композиционного материала с помощью управляемых пар роликов.

Предпочтительные области применения

P2 Gleitlager Permaglide PAP Эквивалент Буксена

требуется смазка

Уникальные особенности:

• Возможна пожизненная смазка
• Низкий износ
• Низкая чувствительность к краевой нагрузке
• Хорошие демпфирующие характеристики
• Нечувствителен к ударам
• Хорошая химическая стойкость

Для снижения коэффициента трения и улучшения теплопроводности в матрицу подмешивают специальные присадки.Кроме того, поверхность скользящего слоя может быть дополнительно оборудована смазочными отверстиями для приема смазки или масла.

Для Permaglide®, подшипников, отвечающих чрезвычайно высоким требованиям к производительности, была разработана и применена пластиковая матрица из PEEK (поликетона), смешанная со специальными наноразмерными наполнителями для улучшения трибологических свойств.

Как и в случае с подшипниками двигателя, растущие технические требования и минимизация монтажного зазора определяют усилия по разработке подшипников Permaglide®.В соответствии с требованиями заказчика не только избирательно разрабатываются геометрии и формы, но и оптимизируются как системы поверхностей скольжения, в которых учитывается специально подобранный кинетический момент пар скольжения.Более того, клиентам не нужно адаптировать конструкцию своих узлов к скользящему элементу;подшипник Permaglide® оптимально адаптируется к конструкции узла.
