Собственная личность CuZn24AL6 смазала латунные втулки SPB сплава
| Место происхождения | oilless втулка |
|---|---|
| Фирменное наименование | VIIPLUS |
| Сертификация | ISO 9001 |
| Номер модели | oilless втулки |
| Количество мин заказа | могущий быть предметом переговоров |
| Цена | Negotiable |
| Упаковывая детали | СЛУЧАЙ ДЕРЕВЯННОГО ПАЛЛЕТА КОРОБКИ ЭКСПОРТА ДЕРЕВЯННЫЙ |
| Время доставки | 7-25 дней работы |
| Условия оплаты | T/T |
| Поставка способности | подшипники графита штепсельной вилки, Китай, изготовители, поставщики, фабрика, оптовая продажа, под |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Material | Brass Alloy | Featrue | Maintenance |
|---|---|---|---|
| Lubricating | Plugged Graphite | Type | Oilless Bush |
| Quality | High quality | Size | 50 X 62 X 50 mm |
| Bearing Bushing Factory Price | tiffany@viiplus.com | Self-lubricating Bearing Bushing Manufacturer | https://www.viiplus.com/ |
| Oilless Bearing Manufacturer | https://www.bronzelube.com/ | Manufacturer | bucha de bronze grafitado |
| High Light | Solid Bronze Plain Bearings, Graphite Flange Bronze Plain Bearings, Mining Machinery | Oilless Bushes | Oilless Bush. Copper Alloy. Straight type. SOB. Material Base Copper alloy (SO-2). Solid lubricant |
| Bush Bearings Manufacturers Suppliers Exporters | plain bearings. Long, maintenance-free service, manufactures bushings in various designs and from different materials. tiffany@viiplus.com, Bushings - Configure and purchase - https://www.viiplus.com/ | Oilless Bush Supplier | www.VIIPLUS.com offers oilless bushings on their website [1]. You can visit their website to explore their product range and make inquiries. |
| Высокий свет | Собственная личность SPB смазывая латунные втулки,Латунные втулки сплава,Латунная собственная личность сплава смазывая втулки |
||
Характер продукции

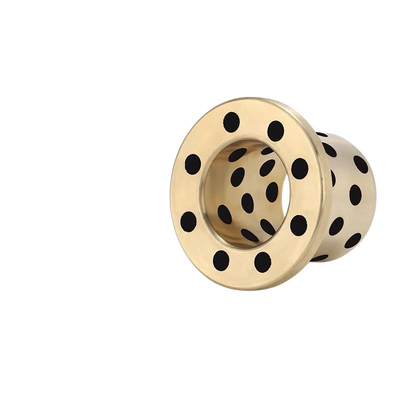

CuZn24AL6 Самосмазывающиеся втулки из латунного сплава SPB
Самосмазывающиеся втулки из латунного сплава SPB с графитовыми гнездами. Бронзовая втулка экономит ваше время и деньги на исследованиях, проектировании и производстве.Пишите по электронной почте прямо сейчас!Широкое разнообразие и выбор.Безмасляные втулки и подшипники.Экспертное обслуживание клиентов.
Самосмазывающиеся втулки SPB из латунного сплава CuZn24Al6 представляют собой прецизионные компоненты, разработанные для обеспечения исключительной износостойкости и смазывающих свойств в различных промышленных применениях.Эта втулка из латунного сплава с уникальным составом меди, цинка и алюминия обладает превосходными механическими свойствами, обеспечивая долговечность и надежность даже при высоких нагрузках и скоростях.
Функция самосмазывания втулок из сплава CuZn24Al6 значительно снижает потребность во внешней смазке, тем самым упрощая процедуры технического обслуживания и сокращая эксплуатационные расходы.Присущая сплаву смазывающая способность помогает минимизировать трение и выделение тепла, что приводит к более плавной работе и увеличению срока службы компонентов.
Втулки SPB производятся с точными допусками, что обеспечивает идеальную посадку и оптимальную производительность в различных областях применения.Самосмазывающиеся втулки из латунного сплава CuZn24Al6 SPB, независимо от того, используются ли они в автомобильных системах, машинах или любом другом промышленном оборудовании, предлагают надежное и экономичное решение для повышения износостойкости и смазки вращающихся узлов.
В целом самосмазывающиеся втулки SPB из латунного сплава CuZn24Al6 являются превосходным выбором для промышленного применения, требующего высокой производительности, долговечности и меньших затрат на техническое обслуживание.Уникальный состав сплава и точность изготовления делают их надежным компонентом в различных промышленных условиях.

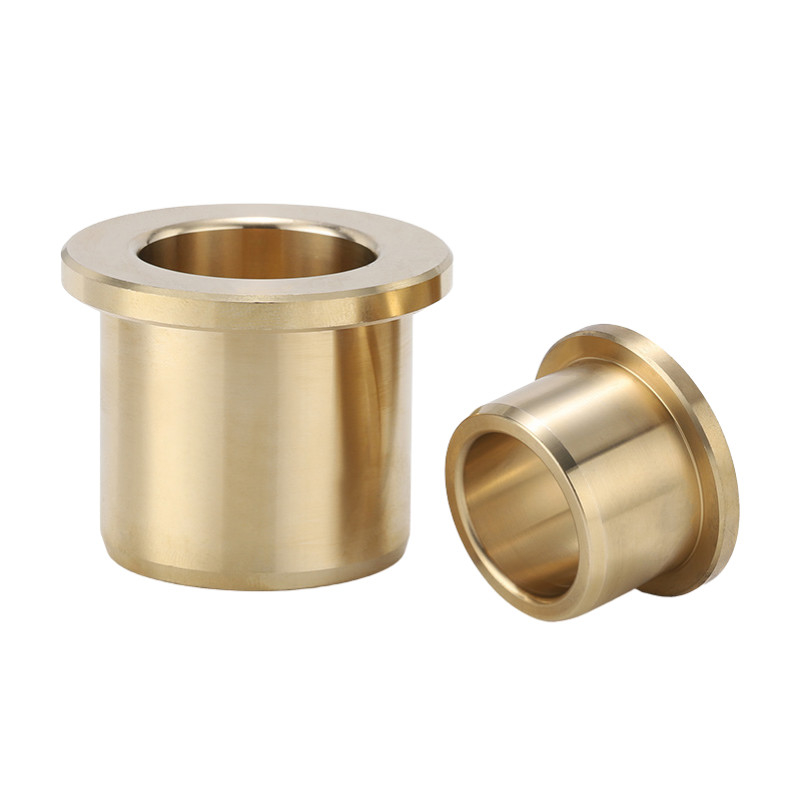

Самосмазывающаяся латунная втулка SPF
CuZn24AL6 Самосмазывающиеся втулки из латунного сплава
Самосмазывающаяся латунная втулка
Бронзово-графитовый подшипник, проданная смазочная втулка
Самосмазывающиеся латунные втулки с высокой грузоподъемностью
Противоизносная безмасляная втулка SPF с превосходными характеристиками
Бронзово-графитовый подшипник, проданная смазочная втулка
Латунный сплав со встроенной втулкой с твердой смазкой. Чрезвычайно высокая нагрузочная способность, хорошие противоизносные свойства и низкое трение. Подходит для ... Материал CuZn24AL6.
Описание продукта

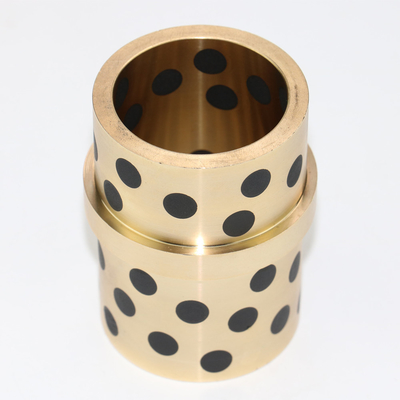

Самосмазывающиеся втулки из латунного сплава SPB
Латунный сплав с заделанной твердой смазкой втулкой предназначен для открытия полостей соответствующего размера и упорядоченного расположения на металлической поверхности трения матрицы втулки.В полости была заложена формованная твердая смазка с уникальными самосмазывающимися свойствами (площадь твердой смазки обычно составляет 25–35% площади трения) и изготовлены из самосмазывающихся втулок.
Он используется в металлургии машин непрерывного литья заготовок, прокатного оборудования, горнодобывающего оборудования, судостроения, газовых турбин и других высокотемпературных, высоконагруженных, низкоскоростных тяжелых нагрузок и других случаях.
НОМЕР ПУНКТА=SPB-XX XX XX
ID НД Длина
Расследование
| Диаметр вала | Размер (мм) | Длина (допуск ) |
ИДЕНТИФИКАТОР | ОД | Ответная шайба SPW | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ИДЕНТИФИКАТОР | ОД | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | 140 | 150 | ||||||
| Øд | ТОЛ | ØD | ТОЛ | СПБ | СПБ | СПБ | СПБ | СПБ | СПБ | СПБ | СПБ | СПБ | СПБ | СПБ | СПБ | СПБ | СПБ | СПБ | СПБ | СПБ | СПБ | СПБ | ||||
| 8 | 8 | +0,028 | 12 | +0,018 | -0,81208 | -081210 | -081212 | -081215 | 8 | 12 | ------ | |||||||||||||||
| +0,013 | +0,007 | |||||||||||||||||||||||||
| 10 | 10 | 14 | -101408 | -101410 | -101412 | -101415 | -101420 | 10 | 14 | -1003 | ||||||||||||||||
| 12 | 12 | +0,034 | 18 | -121808 | -121810 | -121812 | -121815 | -121816 | -121820 | -121825 | -121830 | 12 | 18 | -1203 | ||||||||||||
| +0,016 | ||||||||||||||||||||||||||
| 13 | 13 | 19 | +0,021 | -131910 | -131912 | -131915 | -131920 | 13 | 19 | -1303 | ||||||||||||||||
| +0,008 | ||||||||||||||||||||||||||
| 14 | 14 | 20 | -142010 | -142012 | -142015 | -142020 | -142025 | -142030 | 14 | 20 | -1403 | |||||||||||||||
| 15 | 15 | 21 | -152110 | -152112 | -152115 | -152116 | -152120 | -152125 | -152130 | 15 | 21 | -1503 | ||||||||||||||
| 16 | 16 | 22 | -162210 | -162212 | -162215 | -162216 | -162220 | -162225 | -162230 | -162235 | -162240 | 16 | 22 | -1603 | ||||||||||||
| 18 | 18 | 24 | -182412 | -182415 | -182416 | -182420 | -182425 | -182430 | 18 | 24 | -1803 г. | |||||||||||||||
| 20 | 20 | +0,041 | 28 | -202810 | -202812 | -202815 | -202816 | -202820 | -202825 | -202830 | -202835 | -202840 | -202850 | 20 | 28 | -2005 г. | ||||||||||
| +0,02 | ||||||||||||||||||||||||||
| 20 | 30 | -203016 | -203020 | -203025 | -203030 | -203035 | -203040 | 20 | 30 | " | ||||||||||||||||
| 25 | 25 | 33 | +0,025 | -253312 | -253315 | -253316 | -253320 | -253325 | -253330 | -253335 | -253340 | -253350 | -253360 | 25 | 33 | -2505 | ||||||||||
| +0,009 | ||||||||||||||||||||||||||
| 25 | 35 | -253512 | -253515 | -253516 | -253520 | -253525 | -253530 | -253535 | -253540 | -253550 | 25 | 35 | " | |||||||||||||
| 30 | 30 | 38 | -303812 | -303815 | -303820 | -303825 | -303830 | -303835 | -303840 | -303850 | -303860 | 30 | 38 | -3005 | ||||||||||||
| 30 | 40 | -304012 | -304015 | -304020 | -304025 | -304030 | -304035 | -304040 | -304050 | -304060 | 30 | 40 | " | |||||||||||||
| 31,5 | 31,5 | +0,05 | 40 | -314030 | -314040 | 31,5 | 40 | ------ | ||||||||||||||||||
| +0,025 | ||||||||||||||||||||||||||
| 35 | 35 | 44 | -354425 | -354430 | -354435 | -354440 | -354450 | -354460 | 35 | 44 | -3505 | |||||||||||||||
| 35 | 45 | -354520 | -354525 | -354530 | -354535 | -354540 | -354550 | -354560 | 35 | 45 | " | |||||||||||||||
| 40 | 40 | 50 | -405015 | -405020 | -405025 | -405030 | -405035 | -405040 | -405050 | -405060 | -405070 | -405080 | 40 | 50 | -4007 | |||||||||||
| 40 | 55 | +0,03 | -405530 | -405535 | -405540 | -405550 | -405560 | 40 | 55 | " | ||||||||||||||||
| +0,011 | ||||||||||||||||||||||||||
| 45 | 45 | 55 | -455530 | -455535 | -455540 | -455550 | -455560 | 45 | 55 | -4507 | ||||||||||||||||
| 45 | 56 | -455630 | -455635 | -455640 | -455650 | -455660 | 45 | 56 | " | |||||||||||||||||
| 45 | 60 | -456030 | -456035 | -456040 | -456050 | -456060 | -456070 | -456080 | 45 | 60 | " | |||||||||||||||
| 50 | 50 | 60 | -506020 | -506030 | -506035 | -506040 | -506050 | -506060 | -506070 | -506080 | 50 | 60 | -5008 | |||||||||||||
| 50 | 62 | -506230 | -506235 | -506240 | -506250 | -506260 | -506270 | 50 | 62 | " | ||||||||||||||||
| 50 | 65 | -506530 | -506540 | -506550 | -506560 | -506570 | -506580 | -5065100 | 50 | 65 | " | |||||||||||||||
| 55 | 55 | +0,06 | 70 | -557030 | -557035 | -557040 | -557050 | -557060 | -557070 | 55 | 70 | -5508 | ||||||||||||||
| +0,03 | ||||||||||||||||||||||||||
| 60 | 60 | 74 | -607430 | -607435 | -607440 | -607450 | -607460 | -607470 | -607480 | 60 | 74 | -6008 | ||||||||||||||
| 60 | 75 | -607530 | -607535 | -607540 | -607550 | -607560 | -607570 | -607580 | -6075100 | 60 | 75 | " | ||||||||||||||
| 63 | 63 | 75 | -637560 | -637570 | -637580 | 63 | 75 | ------ | ||||||||||||||||||
| 65 | 65 | 80 | -658040 | -658050 | -658060 | -658070 | -658080 | 65 | 80 | -6508 | ||||||||||||||||
| 70 | 70 | 85 | +0,035 | -708530 | -708535 | -708540 | -708550 | -708560 | -708570 | -708580 | -7085100 | 70 | 85 | -7010 | ||||||||||||
| +0,013 | ||||||||||||||||||||||||||
| 70 | 90 | -709050 | -709060 | -709070 | -709080 | 70 | 90 | " | ||||||||||||||||||
| 75 | 75 | 90 | -759050 | -759060 | -759070 | -759080 | -7090100 | 75 | 90 | -7510 | ||||||||||||||||
| 75 | 95 | -759560 | -759570 | -759580 | -7595100 | 75 | 95 | " | ||||||||||||||||||
| 80 | 80 | 96 | -809640 | -809650 | -809660 | -809670 | -809680 | -8096100 | -8096120 | 80 | 96 | -8010 | ||||||||||||||
| 80 | 100 | -8010040 | -8010050 | -8010060 | -8010070 | -8010080 | -80100100 | -80100120 | -80100140 | 80 | 100 | " | ||||||||||||||
| 90 | 90 | +0,071 | 110 | -9011050 | -9011060 | -9011080 | -90110100 | -90110120 | 90 | 110 | -9010 | |||||||||||||||
| +0,036 | ||||||||||||||||||||||||||
| 100 | 100 | 120 | -10012050 | -10012060 | -10012070 | -10012080 | -100120100 | -100120120 | -100120140 | 100 | 120 | -10010 | ||||||||||||||
| 110 | 110 | 130 | +0,04 | -11013050 | -11013070 | -11013080 | -110130100 | -110130120 | 110 | 130 | ------ | |||||||||||||||
| +0,015 | ||||||||||||||||||||||||||
| 120 | 120 | 140 | -12014070 | -12014080 | -120140100 | -120140120 | -120140140 | 120 | 140 | -12010 | ||||||||||||||||
| 125 | 125 | +0,083 | 145 | -125140100 | -125145120 | 125 | 145 | ------ | ||||||||||||||||||
| +0,043 | ||||||||||||||||||||||||||
| 130 | 130 | 150 | -13015080 | -130150100 | -130150130 | 130 | 150 | ------ | ||||||||||||||||||
| 140 | 140 | 160 | -140160100 | -140160140 | 140 | 160 | ------ | |||||||||||||||||||
| 150 | 150 | 170 | -15017080 | -150170100 | -150170150 | 150 | 170 | ------ | ||||||||||||||||||
| 160 | 160 | 180 | -16018080 | -160180100 | -160180150 | 160 | 180 | ------ | ||||||||||||||||||
Центробежно-литые, изготовленные по индивидуальному заказу бронзовые втулки, шайбы, износные пластины.Без свинца.Тип втулки: Бронзовые втулки, бронзовая пластина
Подшипники скольжения из литой бронзы C93200, онлайн-продажа
Стандартная бронзовая втулка с графитовой пробкой
Сплавные материалы
| Модель | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Оценка Китайские бренды ГБ1776-87 |
ЗЦуЦн25 АИ6Фе3Мн3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ЗКуСу10П1 | Сталь+ZCuSn6Zn6Pb3 | ХТ250 | GCr15 |
| Международный ИСО1338 |
ГЦуЦн25 АИ6Фе3Мн3 |
GCuSn6Zn6Pb3 | ГЦуАИ10Фе3 | CuSn12 | Сталь+CuSn6Zn6Pb3Fe3Ni5 | - | Б1 |
| Германия DIN |
G-CuZn25 АИ5 |
ГБ-CuSn5Zn5Pb5 | ГБ-CuAI10Ni | ГБ-CuSn10 | Сталь+CuSn6Zn6Pb3Ni | - | 100Кр6 |
| Японский ДЖИС |
HBsC4 | BC6 | АИБК3 | BC3 | BC6 | ФК250 | SUJ2 |
| Соединенные Штаты АСТМ/УНС |
C86300 | C83600 | C95500 | С90800 | C83600 | Класс40 | 52100 |
| Британский стандарт | ХТБ2 | LG2 | АБ1 | ПБ4 | LG2 | - | - |
Химический состав сплава материала
| Химические элементы | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Медь (%) | Отдых | Отдых | Отдых | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Цинк (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| ИИ (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Отдых | Отдых |
| Мн (%) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Кр (%) | - | - | - | - | - | - | 1,30 - 1,65 |
| С (%) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Си (%) | - | - | - | - | - | 1,0 - 1,3 | 0,15 -0,35 |
| Свинец (%) | - | 3 | - | - | 3 | - | - |
Технические параметры
| Производительность | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Макс.нагрузка P (Н/мм²) | 100 | 60 | 70 | 60 | 250 | ||
| Макс.скорость V (м/с) | Сухое0,4 масло5 | 2 | 2 | 0,5 | 0,1 | ||
| Макс.PV (Н/мм²·м/с) | 3,8 | 0,5 | 0,6 | 0,8 | 2,5 | ||
| Плотность ρ(г/смсуп3) | 8.0 | 8.0 | 7,6 | 7.3 | 7,8 | ||
| Предел прочности (Н/мм²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Удлинение (%) | > 10 | > 4 | > 10 | - | - | ||
| Твердость (HB) | > 210 | > 80 | > 80 | > 160 | КПЧ > 55 | ||
| Макс.температура (℃) | 300 | 350 | 300 | 400 | 350 | ||
| Коэффициент трения.( мкм ) | Смазка маслом: 0,03 | Трение (сухое): 0,16 | |||||
Стандартная бронзовая втулка с графитовой пробкой предназначена для открытия полостей соответствующего размера и упорядоченного расположения на металлической поверхности трения матрицы подшипника, а затем внедрения в полости формованной твердой смазки с уникальными самосмазывающимися свойствами (область твердой смазки обычно 25% площади трения -35%) и изготовлены из самосмазывающихся подшипников.
Базовый корпус стандартной бронзовой втулки с графитовой пробкой следует выбирать в соответствии с условиями работы самого подшипника.Наиболее распространенными материалами являются высокопрочная латунь, оловянная бронза, отливки и так далее.Существует два основных типа внедренных твердых смазочных материалов: один — это натуральный черный свинец, искусственный графит и синтез MoS2, а другой синтезируется с использованием ПТФЭ в качестве матрицы.В соответствии с собственными условиями эксплуатации подшипника сочетание различных металлических подложек и встроенных твердых смазочных материалов может гарантировать, что продукт сможет удовлетворить особые потребности в различных условиях эксплуатации при различных температурах, нагрузках, движениях и средах, обеспечивая при этом стабильную и надежную работу.
1. Нет необходимости в устройстве подачи масла, отверстии для впрыска масла, обработке масляных канавок.
2. Сокращение эксплуатационных расходов
3. Сокращение времени проектирования
4. Переработка смазочных материалов и защита окружающей среды
| Твердая смазка | ||
| Смазка | Функции | Типичное применение |
| SL1 Графит+доп. | Отличная стойкость к химическому воздействию и низкое трение. Предел температуры 400 ℃. | Комплект для машин общего назначения и атмосферных условий |
| SL4 ПТФЭ+добавки | Минимальное трение и хорошая смазка водой, темп.предел 300 ℃ | Корабль, гидравлическая турбина, газовая турбина и т. д. |
Самосмазывающиеся втулки, поставщик безмасляных втулок из Китая
Мы являемся ведущим производителем и поставщиком безмасляных втулок, и наша продукция отличается хорошим качеством.
Безмасляная втулка, интегрированная в твердую смазку без масла, представляет собой новый тип твердого медного сплава, который однородно интегрирован с твердой смазкой в своем корпусе.
Это нарушает предел общего подшипника, смазка которого зависит от масляной пленки.
Поэтому он подходит для высоких температур, интенсивного использования, защиты от коррозии или когда импорт масла затруднен.
Его характеристики удваиваются как по твердости, так и по износостойкости.
В настоящее время он широко применяется в машинах последовательного литья, стальных валках в металлографии, горнодобывающих машинах, кораблях, паровых турбинах, гидравлических турбинах и машинах для литья пластмасс под давлением.
Бронзово-графитовая втулка JDB (безмасляная) Втулка длиной 50 x 62 x 50 мм
Безмасляная втулка фланцевого подшипника, материал JDB изготовлен из прочного литого металла на основе бронзы с добавлением специальных твердых смазочных материалов.Основной металл выдерживает высокие нагрузки, а твердые смазочные материалы обеспечивают самосмазку.Безмасляная втулка фланцевого подшипника скольжения демонстрирует превосходную производительность без предварительной смазки в условиях экстремально высоких/низких температур на низкой скорости.Этот материал представляет собой необслуживаемый подшипник, особенно при высоких нагрузках и прерывистом колебательном движении.
Безмасляная втулка фланцевого подшипника скольжения может применяться в сухих, высоких температурах, высоком давлении, агрессивных, водных или других химических средах, когда масло не может быть введено.
Безмасляная втулка фланцевого подшипника широко используется в автомобильной линейке, водном машиностроении, плотинных воротах, пластмассовой промышленности, машинах последовательного литья, стальных роликах в металлургической промышленности, минеральных машинах, судовых турбогенераторах, гидравлических турбинах и машинах для литья под давлением.
Безмасляная втулка – выберите, настройте, закажите.Viiplus осуществляет поставки вовремя и предлагает справедливые цены.
Наши безмасляные втулки являются идеальным решением для проектов, где смазка не может быть легко обеспечена или где обычные смазочные материалы могут подвергаться карбонизации.
Свяжитесь с нами - Поставщик безмасляных втулок
Чтобы сделать запрос или запросить каталог безмасляных втулок-подшипников, свяжитесь сегодня!
(Бронза с вкраплениями графита)
Определение безмасляной втулки (Что такое безмасляная втулка?)
Безмасляная втулка, или, чаще, подшипник скольжения и подшипник скольжения, представляет собой простейший тип подшипника, состоящий только из несущей поверхности и без тел качения.
Безмасляная втулка может относиться к шарикоподшипникам или просто к «кольцам», которые не требуют периодической смазки, поскольку смазка, такая как порошкообразный графит, включена в материал, из которого изготовлен подшипник.Они также известны как втулки со встроенными графитовыми бронзами и имеют 20-25% графитовых вставок на стенках/поверхности, которые обеспечивают постоянную смазку, что также снижает коэффициент трения.
Эти безмасляные втулки подходят для сухих сред, где существует риск загрязнения, для влажных условий с высокой влажностью и для применений, где подшипник находится в недоступном месте.
Безмасляная втулка, необслуживаемая втулка
Мы являемся ведущим производителем и поставщиком безмасляных втулок, и наша продукция отличается хорошим качеством.
Безмасляная бронзовая втулка нового типа изготовлена из прочного медного сплава и равномерно заделана в корпус с твердой смазкой.
Безмасляные втулки подходят для высоких температур, тяжелых нагрузок, коррозии или мест, куда трудно подавать масло.
Укажите номер детали по требуемому внутреннему диаметру, наружному диаметру и длине.(например) внутренний диаметр составляет 50 мм, внешний диаметр — 62 мм, а длина — 50 мм.
-Безмасляные бронзовые втулки — прямые из медного сплава, стандартные
Материалы безмасляных втулок
Материал: высокопрочный латунный сплав
Встроенная твердая смазка
Безмасляные втулки
●Безмасляная втулка, обслуживаемая без необходимости смазки.
●Безмасляная втулка. Демонстрирует высокую производительность при высоких нагрузках и низких скоростях.
●Безмасляная втулка. Демонстрирует превосходную износостойкость в условиях, когда масляная пленка образуется редко, например, при возвратно-поступательных движениях, колебаниях, частых пусках и остановках и т. д.
●Безмасляная втулка обладает превосходной химической стойкостью и коррозионной стойкостью.
●Стандартные безмасляные втулки доступны в различных размерах.
Технические данные безмасляных втулок
| Плотность | 8,2 г/см3 | |
| Предел прочности | >=755Н/мм2 | |
| Антикомпактное упорство | >=400~500кДж/м3 | |
| Твердость | >=200 ГБ | |
| Максимальное давление нагрузки | 100 Н/мм2 | |
| Ограничение скорости | 0,5 м/с | |
| Предел значения PV | 1,65 Н/мм2.м/с | |
| Коэффициент трения | Смазка маслом | 0,03 |
| Сухое трение | 0,16 | |
| Рабочая температура | -40~+300°К |
Пожалуйста, проверьте тип/размеры/технические характеристики в безмасляных втулках — изделия из втулок из графитовой бронзы — прямые из медного сплава, стандартная серия.
Спецификация безмасляной втулки
| Безмасляный тип втулки | Прямой | Тип металла | Высокопрочный латунный сплав |
| Внутренний диаметр.делать) | 50 | Внешний диаметр.ДЕЛАТЬ) | 62 |
| Общая длина L (мм) | 50 | Макс.Допустимый диапазон значений PV (Н/мм2•м/с) | 1,1~2,0 |
| Макс.Допустимое значение PV (Н/мм2•м/с) | 1.16 | Максимально допустимая нагрузка (Н/мм2) | 20.3 |
| Максимально допустимая скорость (м/с) | 0,35 | Монтажное отверстие подходит | Н7 |
| Диапазон рабочих температур (°C) | -40～150 | Диапазон рабочих температур (без смазки), мин. | -40 |
| Диапазон рабочих температур (без смазки) Макс. | 150 | Диапазон рабочих температур (обычный) Мин. | -40 |
| Диапазон рабочих температур (обычный) Макс. | 200 | - | - |
Обслуживание прямых безмасляных втулок
| Состояние смазки | Сухой | периодическая смазка |
| Диапазон рабочих температур ℃ | －40～＋300 | －40～＋150 |
| Допустимый макс.давление PN/мм｛2 кгс/см2｝ | 29(150)｛296(1530)｝ | |
| Допустимый макс.скорость V м/｛см/мин｝ | 0,50｛30｝ | 1,00｛60｝ |
| Допустимый макс.Значение PV Н/мм2・м/｛с кгс/см2・м/мин｝ | 1,65｛1010｝ | 3,25｛1990｝ |
*Значения в скобках представляют собой статические давления в подшипниках, которые представляют собой давления в подшипниках при отсутствии движения или при очень малых значениях.
движение (≦0,0017 м/с [0,1 м/мин]).
Точность безмасляной обработки втулок
|
ИДЕНТИФИКАТОР |
ОД |
Длина |
|
класс с 7 по 8 |
класс с 6 по 7 |
класс с 8 по 9 |
Занятия здесь проводятся по стандарту JIS.Этот продукт демонстрирует удовлетворительные характеристики при шероховатости поверхности скольжения от Rz6,3 до 12,5 мкм.
Безмасляная втулка (внутренний диаметр втулки 50 мм) Размер Модель
Допуск на размер безмасляной втулки
●Применимо к вращению, колебаниям и возвратно-поступательному движению.
●Не используйте его под водой.
●Втулку с внутренним диаметром 63 мм можно использовать в качестве промежуточной цапфы.
втулка для гидроцилиндров.
Бронзовая втулка с графитовой пробкой JDB1/2/3/4/5
Сплавные материалы
| Модель | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Оценка Китайские бренды ГБ1776-87 |
ЗЦуЦн25 АИ6Фе3Мн3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ЗКуСу10П1 | Сталь+ZCuSn6Zn6Pb3 | ХТ250 | GCr15 |
| Международный ИСО1338 |
ГЦуЦн25 АИ6Фе3Мн3 |
GCuSn6Zn6Pb3 | ГЦуАИ10Фе3 | CuSn12 | Сталь+CuSn6Zn6Pb3Fe3Ni5 | - | Б1 |
| Германия DIN |
G-CuZn25 АИ5 |
ГБ-CuSn5Zn5Pb5 | ГБ-CuAI10Ni | ГБ-CuSn10 | Сталь+CuSn6Zn6Pb3Ni | - | 100Кр6 |
| Японский ДЖИС |
HBsC4 | BC6 | АИБК3 | BC3 | BC6 | ФК250 | SUJ2 |
| Соединенные Штаты АСТМ/УНС |
C86300 | C83600 | C95500 | С90800 | C83600 | Класс40 | 52100 |
| Британский стандарт | ХТБ2 | LG2 | АБ1 | ПБ4 | LG2 | - | - |
Химический состав сплава материала
| Химические элементы | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Медь (%) | Отдых | Отдых | Отдых | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Цинк (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| ИИ (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Отдых | Отдых |
| Мн (%) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Кр (%) | - | - | - | - | - | - | 1,30 - 1,65 |
| С (%) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Си (%) | - | - | - | - | - | 1,0 - 1,3 | 0,15 -0,35 |
| Свинец (%) | - | 3 | - | - | 3 | - | - |
Технические параметры
| Производительность | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| Макс.нагрузка P (Н/мм²) | 100 | 60 | 70 | 60 | 250 |
| Макс.скорость V (м/с) | Сухое0,4 масло5 | 2 | 2 | 0,5 | 0,1 |
| Макс.PV (Н/мм²·м/с) | 3,8 | 0,5 | 0,6 | 0,8 | 2,5 |
| Плотность ρ(г/смсуп3) | 8.0 | 8.0 | 7,6 | 7.3 | 7,8 |
| Предел прочности (Н/мм²) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Удлинение (%) | > 10 | > 4 | > 10 | - | - |
| Твердость (HB) | > 210 | > 80 | > 80 | > 160 | КПЧ > 55 |
| Макс.температура (℃) | 300 | 350 | 300 | 400 | 350 |
| Коэффициент трения.( мкм ) | Смазка маслом: 0,03 | Трение (сухое): 0,16 | |||
Безмасляная бронзовая втулка метрического размера
Таблица размеров безмасляной втулки
| ИДЕНТИФИКАТОР | ОД |
Допуск длины L －0,1 －0,3 |
|||||||||
| φд | Толерантность | φD | Толерантность | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0,022 +0,010 |
10 |
+0,015 +0,006 |
061008 | 061010 | 061012 | |||||
| 8 |
+0,028 +0,013 |
12 |
+0,018 +0,007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
+0,028 +0,013 |
14 |
+0,018 +0,007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
+0,034 +0,016 |
18 |
+0,018 +0,007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
+0,034 +0,016 |
19 |
+0,021 +0,008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
+0,034 +0,016 |
20 |
+0,021 +0,008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
+0,034 +0,016 |
21 |
+0,021 +0,008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
+0,034 +0,016 |
22 |
+0,021 +0,008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
+0,034 +0,016 |
23 |
+0,021 +0,008 |
172315 | |||||||
| 18 |
+0,034 +0,016 |
24 |
+0,021 +0,008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
+0,041 +0,020 |
26 |
+0,021 +0,008 |
192615 | 192620 | ||||||
| 20 |
+0,041 +0,020 |
28 |
+0,021 +0,008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
+0,041 +0,020 |
30 |
+0,021 +0,008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
+0,041 +0,020 |
32 |
+0,025 +0,009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
+0,041 +0,020 |
33 |
+0,025 +0,009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
+0,041 +0,020 |
35 |
+0,025 +0,009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
+0,041 +0,020 |
38 |
+0,025 +0,009 |
283820 | 283825 | ||||||
| 30 |
+0,041 +0,020 |
38 |
+0,025 +0,009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
+0,041 +0,020 |
40 |
+0,025 +0,009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31,5 |
+0,050 +0,025 |
40 |
+0,025 +0,009 |
||||||||
| 32 |
+0,050 +0,025 |
42 |
+0,025 +0,009 |
324220 | |||||||
| 35 |
+0,050 +0,025 |
44 |
+0,025 +0,009 |
354420 | 354425 | ||||||
| 35 |
+0,050 +0,025 |
45 |
+0,025 +0,009 |
354520 | 354525 | ||||||
| 38 |
+0,050 +0,025 |
48 |
+0,025 +0,009 |
||||||||
| 40 |
+0,050 +0,025 |
50 |
+0,025 +0,009 |
405015 | 405020 | 405025 | |||||
| 40 |
+0,050 +0,025 |
55 |
+0,030 +0,011 |
405515 | |||||||
| 45 |
+0,050 +0,025 |
55 |
+0,030 +0,011 |
||||||||
| 45 |
+0,050 +0,025 |
56 |
+0,030 +0,011 |
||||||||
| 45 |
+0,050 +0,025 |
60 |
+0,030 +0,011 |
||||||||
*Допуск внутреннего диаметра после запрессовки указан только для справки.
(например) внутренний диаметр составляет 50 мм, внешний диаметр — 62 мм, а длина — 50 мм.
| ИДЕНТИФИКАТОР | ОД |
Допуск длины L －0,1 －0,3 |
|||||||||
| φд | Толерантность | φD | Толерантность | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
+0,050 +0,025 |
60 |
+0,030 +0,011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
+0,050 +0,025 |
62 |
+0,030 +0,011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
+0,050 +0,025 |
65 |
+0,030 +0,011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
+0,060 +0,030 |
70 |
+0,030 +0,011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
+0,060 +0,030 |
74 |
+0,030 +0,011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
+0,060 +0,030 |
75 |
+0,030 +0,011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
+0,060 +0,030 |
75 |
+0,030 +0,011 |
637560 | 637570 | 637580 | |||||
| 65 |
+0,060 +0,030 |
80 |
+0,030 +0,011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
+0,060 +0,030 |
85 |
+0,035 +0,013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
+0,060 +0,030 |
90 |
+0,035 +0,013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
+0,060 +0,030 |
90 |
+0,035 +0,013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
+0,060 +0,030 |
95 |
+0,035 +0,013 |
759560 | 759570 | 759580 | |||||
| 80 |
+0,060 +0,030 |
96 |
+0,035 +0,013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
+0,060 +0,030 |
100 |
+0,035 +0,013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
+0,071 +0,036 |
100 |
+0,035 +0,013 |
8510060 | 8510080 | ||||||
| 90 |
+0,071 +0,036 |
110 |
+0,035 +0,013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
+0,071 +0,036 |
120 |
+0,035 +0,013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
+0,071 +0,036 |
130 |
+0,040 +0,015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
+0,071 +0,036 |
140 |
+0,040 +0,015 |
12014070 | 12014080 | ||||||
| 125 |
+0,083 +0,043 |
145 |
+0,040 +0,015 |
||||||||
| 130 |
+0,083 +0,043 |
150 |
+0,040 +0,015 |
13015080 | |||||||
| 140 |
+0,083 +0,043 |
160 |
+0,040 +0,015 |
||||||||
| 150 |
+0,083 +0,043 |
170 |
+0,040 +0,015 |
15017080 | |||||||
| 160 |
+0,083 +0,043 |
180 |
+0,040 +0,015 |
16018080 | |||||||
| 170 |
+0,083 +0,043 |
190 |
+0,046 +0,017 |
||||||||
| 180 |
+0,083 +0,043 |
200 |
+0,046 +0,017 |
||||||||
| 190 |
+0,096 +0,050 |
210 |
+0,046 +0,017 |
||||||||
| 200 |
+0,096 +0,050 |
230 |
+0,046 +0,017 |
||||||||
*Допуски на размеры — это значения, измеренные при +25 ℃.
Наличие безмасляной втулки
Метрические безмасляные втулки и безмасляные бронзовые втулки дюймовой формы на заказ: стандартные формы втулок специальных размеров, полувтулки, специальные формы, полученные штамповкой или глубокой вытяжкой, конструкции втулок по индивидуальному заказу.
Безмасляная втулка, типичное применение
Продукт широко используется в прокатных машинах непрерывного литья заготовок, горнодобывающем оборудовании, судоходном оборудовании, турбинах, литьевых машинах, автоматических пресс-формах.
и так далее.
1. Безмасляная втулка используется для высоких нагрузок, низких скоростей и самосмазывания.такие как втулки ворот плотины и водяных ворот, втулки гидравлической турбины и т. д.
2. Безмасляная втулка используется при высоких температурах.такие как машины для производства чугуна и стали и так далее.
3. Безмасляная графитовая бронзовая втулка используется в автомобильном производстве, например, на сборочных линиях, прессовых линиях, конвейерных линиях и т. д.
4. Безмасляная бронзовая втулка используется в тяжелонагруженном оборудовании, таком как сталепрокатные станы, машины для литья под давлением, пресс-формы и т. д.
5. Безмасляные втулки также используются в химических машинах, машинах пищевой промышленности, бумажных фабриках, текстильных машинах и т. д.
Безмасляная втулка, используемая в литьевой машине
● Безмасляные втулки для рычага переключения передач.
● Безмасляная бронзовая втулка рулевой тяги.
● Безмасляная втулка также для подвижной пластины и стола для впрыска.
Применение безмасляных втулок для литья
-Литье под давлением
1. Направляющие втулки
2. Направляющие втулки выталкивателя
3. Направляющая
4. Направляющий блок
5. Нижняя пластина
6. Направляющие втулки
7. Опалубочные кусты
-Кламповый фланец Die
1. Износостойкая пластина
2. Пластина хода кулачка
3. Верхняя пластина кулачка
4. Боковой блок кулачка
5. Боковая пластина кулачка
6. Положительная возвратная пластина кулачка
7. Кусты направляющих стоек
8. Пластина хода кулачка

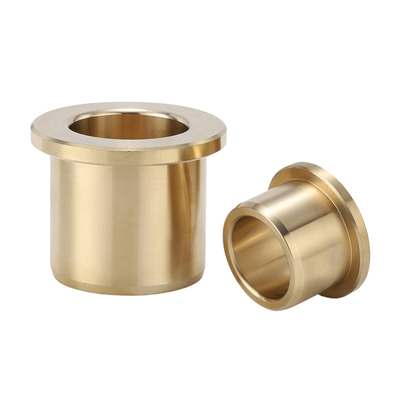

Безмасляная бронзовая втулка Viiplus, используемая во многих приложениях
Каким бы ни был материал и характеристики бронзовой безмасляной втулки, какой бы ни была стандартная форма и размер безмасляной втулки, если это физически возможно, мы можем ее изготовить.
Viiplus — один из самых опытных поставщиков безмасляных втулок. Если вы хотите загрузить каталог безмасляных втулок, свяжитесь с нами прямо сейчас!
МЫ ПРОФЕССИОНАЛЫ
БЕЗМАСЛЯНЫЕ ВТУЛКИ ПРОИЗВОДИТЕЛЬ И ПОСТАВЩИК
Добро пожаловать, свяжитесь с нами!
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами, всегда пожалуйста, спасибо!
Порекомендованные продукты
