| Наименование марки: | VIIPLUS |
| Номер модели: | бронзовая плита носки |
| МОК: | оборотный |
| цена: | обсуждаемый |
| Условия оплаты: | T/T |
| Способность к поставкам: | 7000000 частей/соединяет одну неделю |

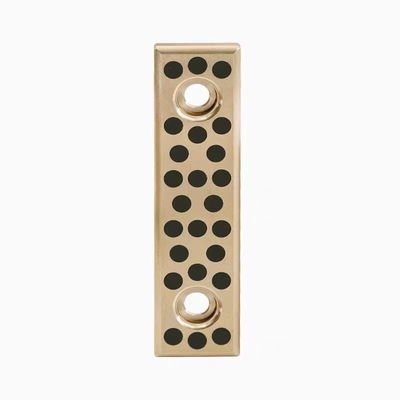

Бронзовая пластина CAM Upper, оснащенная самосмазывающейся технологией CUP, представляет собой прецизионный компонент, разработанный для обеспечения исключительной износостойкости и плавной работы в различных промышленных применениях. Эта бронзовая пластина изготовлена из высококачественных материалов, обеспечивающих долговечность и длительный срок службы.
Самосмазывающаяся функция CUP (Cast-in-Place) устраняет необходимость во внешней смазке, снижая требования к техническому обслуживанию и повышая эксплуатационную эффективность. Эта технология обеспечивает постоянную подачу смазки к контактным поверхностям, минимизируя трение и износ даже при высоких нагрузках и скоростях.
Бронзовая пластина CAM Upper предлагает варианты размеров на заказ для удовлетворения конкретных требований применения. Эта гибкость обеспечивает бесшовную интеграцию в различные механические системы, обеспечивая оптимальную производительность и надежность. Будь то стандартный размер или уникальное измерение, мы можем изготовить пластину в соответствии с точными спецификациями.
В дополнение к своим самосмазывающимся свойствам и возможности настройки, бронзовая пластина CAM Upper также обладает отличной коррозионной стойкостью и механическими свойствами. Она может выдерживать экстремальные температуры и агрессивные среды, что делает ее пригодной для использования в широком спектре промышленных условий.
В целом, бронзовая пластина CAM Upper с самосмазывающейся технологией CUP и настраиваемым размером является надежным и долговечным решением для промышленных применений, требующих высокой производительности и долговечности. Ее прецизионная конструкция и инновационный дизайн делают ее надежным выбором для обеспечения плавной и эффективной работы.
Коррозионностойкая самосмазывающаяся износостойкая пластина Графитовая медная пластина Подшипник JESW
Скользящая пластина кулачка для блока принудительного толкателя Штамповочные компоненты пуансон CKFV CKFW CKFC CKFB
Компоненты скольжения кулачка Текущий: CAM Upper Plate CUP

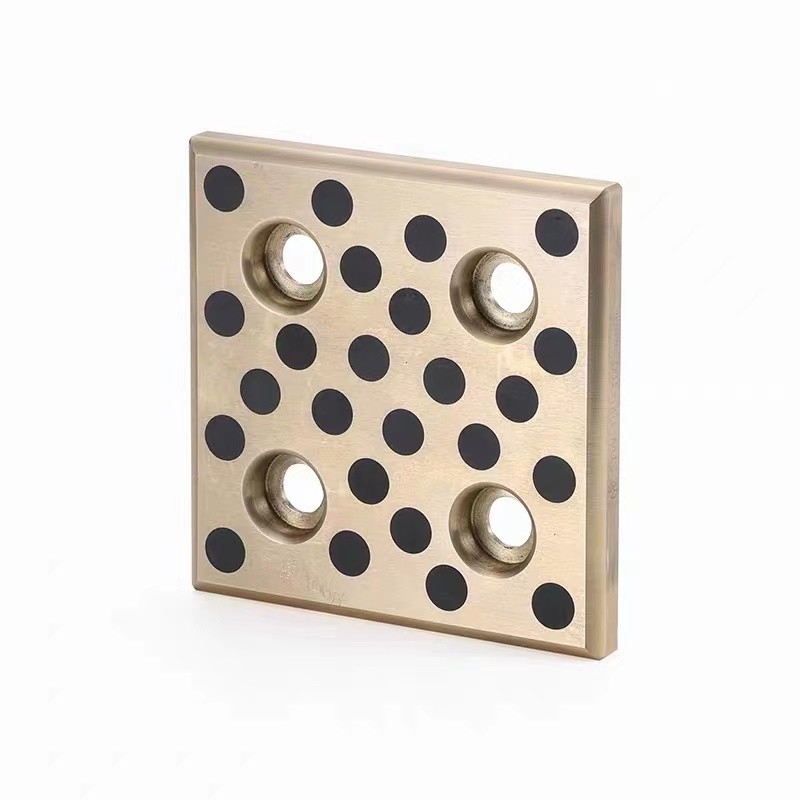

CAM Upper Plate, стандартный безмасляный компонент для штамповочного пресса.
Модель: 25CUP
25CUPW бронзовый материал: Медный сплав + Безмасляная твердая смазка
25CUPF материал чугуна: FC250 + Безмасляная твердая смазка
25CUPI стальной материал: S45C + Безмасляная твердая смазка
25CUPS спеченный материал: Спеченный сплав
Модель
25CUP/25CUPW/25CUPF/25CUPS/25CUPI
Код производителя
CUP/CUPW/CUPF/CUPS/CUPI/SOPF/SOPS/SOPX/SOPW/FUP/CUN/SUP
| Состав и свойства | ||||||||||||||||
| dg | DIN | Материал № форма поставки1) |
Обозначение | Стандарт ASTM | Пропорциональные веса | Физические свойства (мин.) | ||||||||||
| Стандартный | Сплав № |
DIN | ASTM | Плотность | 0.2% Деформация |
Предел прочности прочность |
Деформация | Eмодуль | Твердость | Применение | ||||||
| Символ | ρ | δy | δT | |||||||||||||
| Единица измерения | % | % | г/см³ | МПа | МПа | % | МПа | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 допустимо макс. доли Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Стандартный материал для большинства применений международный стандартизированный |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | еще не стандартизирован | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 допустимо Ni 0.8 - 1.5 макс. доли Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Материал для высоких нагрузок и/или коррозионного воздействия международный только частично стандартизированный |
|||
| 2.1061.03 | CuSn12Pb | еще не стандартизирован | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u мин. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3.5 - 5.5 допустимо макс. доли Mn 3.3 |
Cu мин. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Mn макс. 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Материал для экстремальных нагрузок и/или высоких коррозионных условий международный стандартизированный |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1.5 - 4 Mn 2.5 - 5 Zn остаток допустимо макс. доли Ni макс. 3 |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2.5 - 5 Zn 22 - 28 Ni макс. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Материал для самых высоких нагрузок без коррозионного воздействия. международный частично стандартизированный в большой степени |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | еще не стандартизирован | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Материал с хорошей износостойкостью. коррозионностойкий и морской воде стойкий международный частично стандартизированный |
|||
| 2.1052.03 | CuSn12 | еще не стандартизирован | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | еще не стандартизирован | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1 ) форма поставки: .01 = литье в песок. .02 = литье в кокиль. .03 = центробежное литье. .04 = непрерывное литье | ||||||||||||||||
| Модель | Ш | Д | Т | Ш1 | Д1 | Д2 | д | С |
| 25CUPW 25CUPF 25CUPS 25CUPI |
55 | 180 | 25 | 37.5 | 120 | 30 | 18 | 24 |
| 70 | 160 | 50 | 110 | 25 | 18 | 25 | ||
| 200 | 75 | 25 | 25 | |||||
| 240 | 90 | 30 | 30 | |||||
| 85 | 200 | 28 | 60 | 75 | 25 | 22 | 30 | |
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 | ||||||
| 100 | 200 | 75 | 25 | |||||
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 |

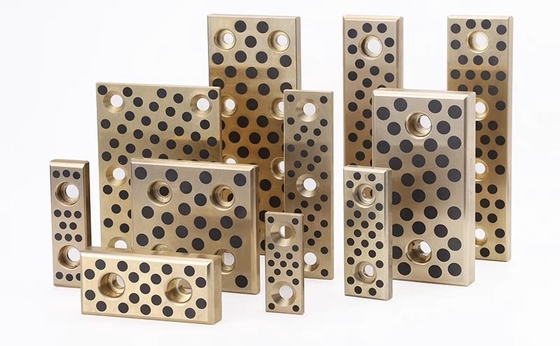

Износостойкие пластины, полосы, вкладыши и башмаки
Детали могут поставляться различных размеров и форм, с размерами от нескольких сантиметров до 12 футов и более. Предусмотрены фаски для обеспечения смазки всей поверхности.
Износостойкие пластины можно заказать со всеми бронзовыми сплавами, которые мы продаем.
VIIPLUS специализируется на экспорте, оптовой продаже и поставке качественного ассортимента графитонаполненных бронзовых пластин, используемых в стальных валках и минеральных машинах. Предлагаемая втулка была разработана в соответствии с потребностями наших клиентов и высоко ценится нашими известными клиентами. Помимо этого, предоставленный Busch разработан экспертами наших поставщиков с использованием первоклассного сырья и современных технологий в соответствии с установленными отраслевыми стандартами.
Износостойкие пластины направляют и контролируют линейное перемещение, когда необходимо противостоять большим силам. Эти пластины действуют как линейные подшипники для направления и контроля движения. National Bronze Mfg. предлагает различные типы бронзовых износостойких пластин, начиная от необработанных литых бронзовых пластин до полностью обработанных компонентов.
Износостойкие пластины
Износостойкие пластины используются для направления и контроля линейного движения, когда необходимо бороться с большими силами. Первоначально разработанные для штамповки металла, они находят множество других применений в пресс-формах, специальных машинах и тяжелом оборудовании.
VIIPLUS производит износостойкие пластины, соответствующие всем отраслевым стандартам. Износостойкие пластины VIIPLUS доступны в широком диапазоне стандартных дюймовых и метрических размеров и доступны из стали или алюминиевой бронзы с самосмазывающимся графитом или без него.
Если стандартный лист не подходит, VIIPLUS может экономично создавать пользовательские конфигурации для специальных размеров, рисунков отверстий или графитовых рисунков.
Также ознакомьтесь с нашим разделом абразивных полос. Защитные ремни являются аналогичным продуктом бронзовых износостойких пластин с твердой смазкой (графит), но доступны в более широком диапазоне размеров.
Сейчас предлагаем стандартную линейку самосмазывающихся графитовых износостойких полос
1. Обеспечивает работу без технического обслуживания и долговечность;
2. Подходит для высоких статических и динамических нагрузок;
3. С низким и равномерным коэффициентом трения и без эффектов залипания;
4. Подходит для грязи, коррозии, ударных нагрузок и краевых нагрузок;
5. Основной материал обеспечивает хорошую ударопрочность;
6. Может использоваться в широком диапазоне температур;
7. Подходит для перемещения вперед и назад, поворота и колебания с частотой запуска и сложностью создания масляной пленки;
8. С низкой скоростью износа и длительным сроком службы.
Стандартные размеры износостойких пластин Бронзовая втулка Графитовая бронзовая пластина
| Материал | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| Плотность | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Твердость по HB | >210 | >70 | >150 | >95 | >280 |
| Предел прочности при растяжении Н/мм2 | >750 | >200 | >600 | >260 | >540 |
| Предел текучести Н/мм2 | >450 | >90 | >260 | >150 | >450 |
| Удлинение % | >12 | >15 | >10 | >8 | >0.3 |
| Коэффициент линейного расширения |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| Макс. температура | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Макс. нагрузка Н/мм2 | 100 | 60 | 50 | 70 | 150 |
| Макс. скорость (сухая) м/мин | 15 | 10 | 20 | 10 | 15 |
| Макс. PV Н/мм2*м/мин (Смазка) |
200 | 60 | 60 | 80 | 200 |
| Деформация сжатия 300Н/мм2 |
<0.01мм | <0.05мм | <0.04мм | <0.05мм | <0.005мм |
·Обеспечивает долговечную износостойкую поверхность
·Низкий коэффициент трения
·Отсутствие предварительно просверленного отверстия равно гибкости модели монтажа
Износостойкие пластины или облицовки используются для предотвращения повреждения основных машин из-за истирания или удара и для увеличения срока службы машины.
Примеры машин или компонентов, которые могут потребовать износостойкие пластины или вкладыши:
·Дробилки
·Дробилки
·Литейное оборудование
·Оборудование для сталелитейных и алюминиевых заводов
·Тяжелое оборудование для землеройных работ и нанесения покрытий
Другие области применения износостойкой стали включают:
·На лезвия
·Измельчители
·Скребки
·Горные инструменты
·Щепорезы
·Применение в прессах
·Применение в прессах
·На кольца
·На сегменты
·Скребки для чашек
Износостойкие пластины и износостойкие изделия доступны в:
Самосмазывающиеся | Ушная полоса / износостойкие полосы | Графитопропитанные заглушки | Самосмазывающаяся бронза | U&V-образные блоки | Алюминиевая бронзовая износостойкая пластина | Сборки направляющих | L-образные направляющие | V-образные направляющие | Сталь с графитовыми заглушками | Базовая пластина | Бронза с графитовыми заглушками | Специальная износостойкая пластина | Износостойкие пластины на заказ | Автомобильные износостойкие пластины | Износостойкие пластины для стопорных блоков | Воздушный кулачок | Кулачок для крепления штампа | Кулачковый узел | Направляющий штифт | Комплект направляющих штифтов | Спеченная износостойкая пластина | Компоненты штампа | Втулки | Штифты | Компоненты пресс-форм | Заготовка штампа | Die Ace |
