| Наименование марки: | VIIPLUS |
| Номер модели: | Свободные от Масл плиты, |
| МОК: | Могущий быть предметом переговоров |
| цена: | обсуждаемый |
| Условия оплаты: | T/T |
| Способность к поставкам: | Ключевые слова: "приобретенные" и "приобретенные" в соответствии с пунктом 1 настоящей статьи.Подшип |

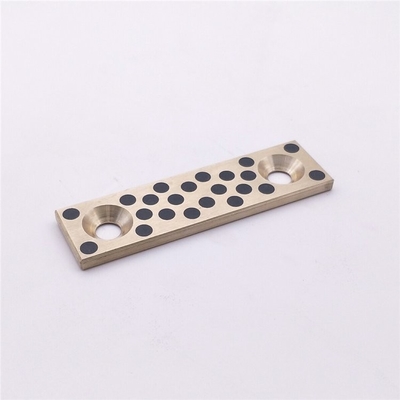

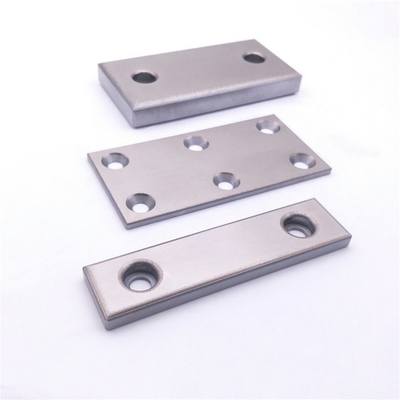

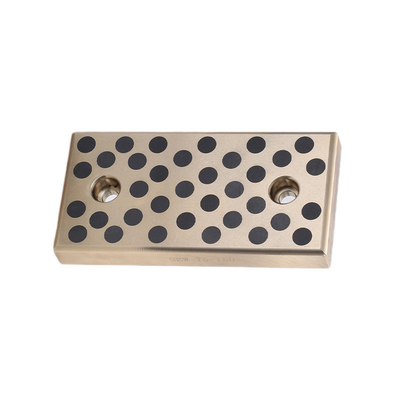

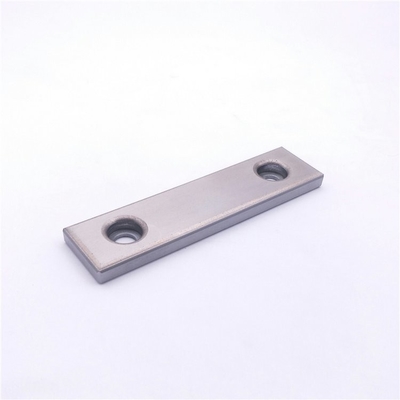

Представляем нашу износостойкую пластину #2000, разработанную специально с тонкостенной конструкцией и толщиной 5 мм. Эта пластина, классифицируемая как тип CWT, полностью адаптирована для удовлетворения уникальных потребностей и спецификаций наших клиентов.
Тонкостенная конструкция не только снижает общий вес пластины, но и сохраняет ее структурную целостность, гарантируя, что она выдержит большие нагрузки и абразивные условия. Толщина 5 мм обеспечивает достаточную прочность, оставаясь при этом легкой и простой в установке.
Как износостойкая пластина типа CWT, она специально разработана для применений, требующих высокой износостойкости. Будь то использование в горнодобывающем оборудовании, строительной технике или в любой другой промышленной среде, эта пластина рассчитана на долгий срок службы.
Индивидуальный характер этой износостойкой пластины означает, что ее можно адаптировать для любого конкретного применения или оборудования. Если вам нужна определенная форма, размер или состав материала, мы можем создать пластину, которая идеально соответствует вашим требованиям.
В заключение, износостойкая пластина #2000 с тонкостенной конструкцией, толщиной 5 мм и классификацией типа CWT является надежным и долговечным решением для любого промышленного применения, требующего высокой износостойкости. Ее индивидуальный характер гарантирует, что она может быть адаптирована для удовлетворения уникальных потребностей любого клиента или применения.
Таблица размеров износостойкой пластины #2000, тонкостенная, 5 мм, тип (CWT)
Компоненты автоматизации линейного перемещения. Безмасляные пластины, направляющие рельсы, безмасляные слайд-пластины, экономичные подшипники, пригодные для использования в любом направлении скольжения
Бронзовые втулки серии 2000S представляют собой самосмазывающиеся подшипники #2000 Wear Plate Thin Wall 5 mm Type (CWT), изготовленные из нового специального сплава, в котором твердая смазка, в основном состоящая из графита, диспергирована и пропитана большим количеством масла.
Бронзовая втулка #2000 представляет собой многослойный композитный подшипник #2000 Wear Plate Thin Wall 5 mm Type (CWT) со скользящей поверхностью из специального спеченного материала и металлической задней частью из стали. В спеченном слое используется дисперсионное спекание твердой смазки, которая в основном состоит из специального медного сплава и графита.
Бронзовая втулка #2000 Wear Plate Thin Wall 5 mm Type (CWT) > Металлический подшипник
Характеристики
Дисперсионное спекание твердой смазки позволяет успешно использовать подшипник #2000 Wear Plate Thin Wall 5 mm Type (CWT) в произвольных направлениях движения и выдерживать очень незначительные движения.
Не требует смазки.
Обладает отличной устойчивостью к нагрузкам и износу, или изменениям скорости.
Образец и материал пластины для дополнительной обработки доступны.
Спеченная пропитанная маслом слайд-пластина с диспергированной твердой смазкой
| № | DIN | Номер материала | Обозначение | Стандарт ASTM | Пропорциональный | Плотность (г/см³) | Предел текучести 0,2% (МПа) | Предел прочности при растяжении (МПа) | Удлинение (%) | Модуль упругости (МПа) | Твердость (HB) | Применение |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | Широко используется в автомобилестроении, аэрокосмической и морской технике для компонентов, требующих хорошей прочности и коррозионной стойкости. Признан во всем мире за универсальность и производительность. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Еще не стандартизирован | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | Обычно используется при производстве подшипников, втулок и компонентов, требующих высокой грузоподъемности и износостойкости, особенно в морских и промышленных применениях. |
| 2.1061.03 | CuSn12Pb | Еще не стандартизирован | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu мин. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | Используется в морской, аэрокосмической и тяжелой технике для производства подшипников и компонентов, требующих высокой прочности и долговечности. Известен для экстремальных нагрузок и высококоррозионных сред. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu мин. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu мин. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu мин. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn остальное | 8.2 | 450 | 750 | 8 | 115,000 | 180 | Используется в тяжелонагруженных подшипниках, гидравлических компонентах и морском оборудовании. Предназначен для высоких нагрузок и устойчивости к коррозионному воздействию. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Еще не стандартизирован | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | Обычно используется при производстве подшипников, шестерен и компонентов, требующих высокой износостойкости. Известен хорошей обрабатываемостью и коррозионной стойкостью, особенно в морской среде. Все права на указанный контент защищены https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | Еще не стандартизирован | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | Еще не стандартизирован | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| Примечание: Коды форм поставки: .01 = литье в песок, .02 = литье в кокиль, .03 = центробежное литье, .04 = непрерывное литье. | ||||||||||||
Таблица размеров износостойкой пластины #2000, тонкостенная, 5 мм, тип (CWT)
| Номер детали | Ширина W (мм) | Длина L (мм) |
| CWT-100100 | 100 | 100 |
| CWT-100125 | 100 | 125 |
| CWT-100150 | 100 | 150 |
| CWT-22100 | 22 | 100 |
| CWT-22150 | 22 | 150 |
| CWT-2250 | 22 | 50 |
| CWT-2275 | 22 | 75 |
| CWT-28100 | 28 | 100 |
| CWT-28150 | 28 | 150 |
| CWT-2850 | 28 | 50 |
| CWT-2875 | 28 | 75 |
| CWT-38100 | 38 | 100 |
| CWT-38150 | 38 | 150 |
| CWT-3850 | 38 | 50 |
| CWT-3875 | 38 | 75 |
| CWT-48100 | 48 | 100 |
| CWT-48150 | 48 | 150 |
| CWT-4875 | 48 | 75 |
| CWT-75100 | 75 | 100 |
| CWT-75125 | 75 | 125 |
| CWT-75150 | 75 | 150 |
| CWT-7575 | 75 | 75 |
| Типы износостойких пластин | ||||
| Материал | Толщина | Код № | Особенности | |
| Основной металл | Безмасляный тип | |||
| FC250 | Графит |
20 | SESF | Отличные характеристики скольжения при низкой нагрузке и средней скорости. |
| 20 | SESFT | |||
| SS400 | Спекание медного порошка | 20 | SOX | Отличные характеристики скольжения при низкой / средней нагрузке и средней скорости. При использовании спеченного слоя с использованием порошка на основе меди и графита возникновение заедания очень ограничено. |
| 20 | SOXT | |||
| S45C | 10 | TWX | ||
| 10 | TWXT | |||
| Медный сплав | Графит | 20 | SESW | Отлично подходит для сопротивления нагрузкам и износу. Отличные характеристики скольжения при высокой нагрузке и низкой скорости. Хорошие характеристики проявляются при возвратно-поступательном движении и частых запусках и остановках. |
| 20 | SESWT | |||
| 10 | TWP | |||
| 10 | TWPT | |||
| 5 | UWP | |||
| Сталь (S45C) | Графит | 20 | FRP | Поскольку твердость поверхности составляет HRC40 или более, она обладает отличной износостойкостью. |
| Сталь (SKS3) | 20 | TSP | Поскольку твердость поверхности составляет HRC58 или более, она обладает отличной | |
| Диапазон обслуживания | |
|---|---|
| Условия смазки | Сухой |
| Диапазон рабочих температур (°F) |
-40 to +248 |
| допустимое макс. контактное давление: P (Н/мм2) |
29 |
| допустимая макс. скорость: V (м/с) |
1.00 |
| Допустимое макс. значение PV (Н/мм2・m/с) |
1.63 |
■ Обслуживается без необходимости смазки. Демонстрирует более высокие характеристики при смазке.
■ Распределенная твердая смазка позволяет совершать движения в любом направлении.
■ Обладает низким коэффициентом трения и превосходной износостойкостью.
■ Более низкие цены, чем у подшипников #2000 Wear Plate Thin Wall 5 mm Type (CWT) с основаниями из медного сплава.
Безмасляная втулка 2000 представляет собой спеченную многослойную втулку подшипника #2000 Wear Plate Thin Wall 5 mm Type (CWT), изготовленную из специального спеченного материала, который образует скользящую поверхность, а стальной материал образует опору.
Спеченные слои представляют собой специальный медно-никелевый сплав, содержащий равномерно распределенную смазочную твердую смазку, основным компонентом которой является графит. Твердые смазки будут выделяться на поверхность втулки подшипника Sintered Multi-Layer #2000 Wear Plate Thin Wall 5 mm Type (CWT) при износе. Это обеспечивает более низкий коэффициент трения во время работы.
Кроме того, эти спеченные слои пропитаны маслом. Области применения включают износостойкие пластины для автомобильных инструментов, промышленных роботов, износостойкие пластины для машин для литья пластмасс под давлением и соединительные втулки подшипников Sintered Multi-Layer #2000 Wear Plate Thin Wall 5 mm Type (CWT), строительную технику и т. д.
· Диспергированная твердая смазка позволяет совершать движения в любом направлении и обеспечивает превосходные характеристики для незначительных движений.
· Обслуживается без необходимости смазки.
· Обладает превосходной устойчивостью к нагрузкам, скоростным характеристикам и износостойкостью.
· Стандартные продукты безмасляных втулок 2000 и пластины для дополнительной обработки доступны в различных размерах.
| Условия смазки | Сухой | Периодическая смазка |
|---|---|---|
| Диапазон рабочих температур (°C) |
-40～+120 | -40～+120 |
| допустимое макс. контактное давление: P (Н/мм2) |
24.5 | 49 |
| допустимая макс. скорость: V (м/с) |
0.50 | 1.00 |
| Допустимое макс. значение PV (Н/мм2・m/с) |
1.63 | 2.45 |
Значения в скобках представляют собой статические давления Втулка подшипника Sintered Multi-Layer Bearings, которые являются давлениями Sintered Multi-Layer Bearings в неподвижных или очень медленно движущихся применениях (≦ 0,0017 м/с).
| Плотность | —— | г/см3 | 6.3 |
|---|---|---|---|
| Твердость | JIS K 7202-2 | HRM | 60-95 |
| Степень пропитки маслом | —— | об.% | 12 |
· Показанные выше значения относятся к спеченному слою.
· Показанные выше значения являются типичными значениями, а не стандартными значениями.
Если материал Bronze Bushing 2000 приобретается и используется путем его окончательной обработки, его следует пропитать маслом после механической обработки, а затем собрать в корпусе. Когда втулка Sintered Multi-Layer Bearings хранится в течение длительного времени или промывается, ее следует снова пропитать маслом, а затем собрать в корпусе. Для получения информации о методе см. описание метода пропитки маслом, показанное на странице 250. Погрузите обработанную втулку Sintered Multi-Layer Bearings в смазочное масло на 24 часа или более перед использованием, если пропитка маслом (путем нагрева) невозможна.
