МагазинСамосмазывающаяся скользящая пластина, внутренний угол 45 градусов, VНа сайте bronegleitlager.com вы найдете все безмасляные направляющие пластины типа · 2 отверстия для болтов / 3 отверстия для болтов / 4 отверстия для болтов и направляющие компоненты из Китая.

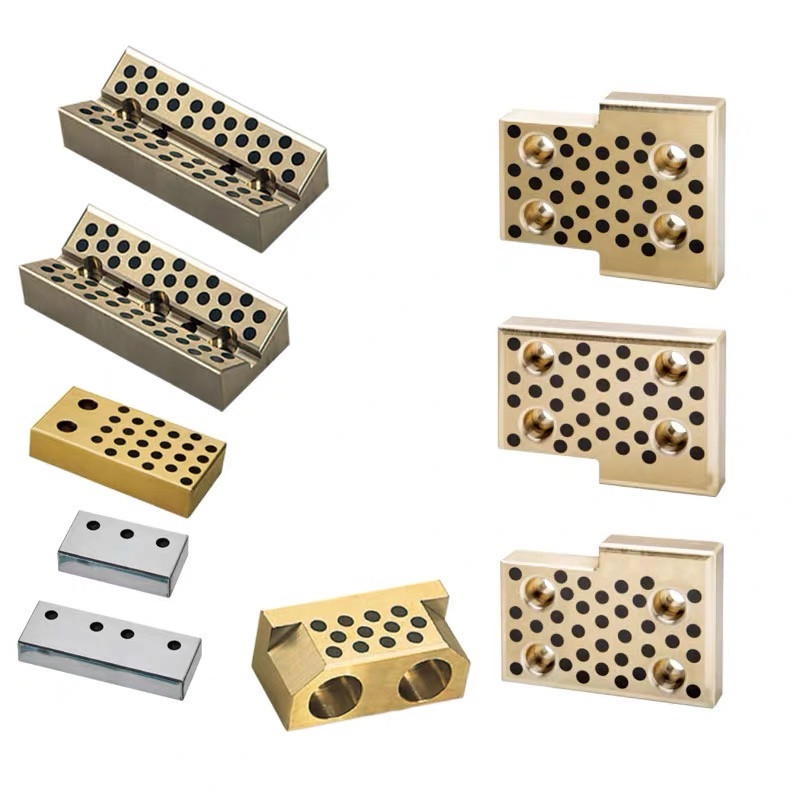

Представляем нашу самосмазывающуюся скользящую пластину, специально разработанную для штампов по металлу с углом 45 градусов.Эта инновационная скользящая пластина разработана для обеспечения исключительной смазки и износостойкости, обеспечивая плавную и эффективную работу во время процессов штамповки металла.

Скользящая пластина изготовлена ​​из высококачественных материалов, обладающих самосмазывающимися свойствами, что снижает потребность во внешней смазке и обслуживании.Эта функция не только упрощает процесс штамповки, но и продлевает срок службы штампа и направляющей пластины, сокращая время простоя и эксплуатационные расходы.

Угол наклона направляющей пластины в 45 градусов обеспечивает точное выравнивание и легкую интеграцию в штампы для штамповки металла.Он обеспечивает надежную и стабильную посадку, обеспечивая оптимальную поддержку и руководство в процессе штамповки.

Если вы хотите заменить изношенные направляющие пластины или модернизировать существующее оборудование для штамповки металла, наша самосмазывающаяся направляющая пластина с углом наклона 45 градусов станет отличным выбором.Он обеспечивает надежную работу, долговечность и простоту обслуживания, что делает его экономически эффективным решением для штамповки металлов.

Обычный механизм с наклонным клином, ползунок обычно прикрепляется к нижней матрице, поэтому конструкция и движение относительно просты, но в некоторых случаях, когда ползунок прикреплен к нижней матрице, подача и удаление деталей неудобны. или влияет на реализацию других функций формы, то следует учитывать подвесной клиновой механизм. В зависимости от движения ползунка наклонный клиновой механизм можно разделить на плоский наклонный клиновой механизм и наклонный наклонный клиновой механизм (корпус формы и контактная поверхность ползуна для наклона).

2. Название наклонного клина.

Код - рабочая поверхность крепления (W) - ход (ST) - угол наклона клина (θ ) - фиксированный режим (K для позиционирования ключа, N для позиционирования штифта)

3. Преимущества и недостатки широко используемых различных типов клиньев.

а, Горизонтальный косой клин: необходимо полностью продумать проблему вынимания деталей.

б, висячий клин: хорошая работоспособность, но возникают трудности с исследованием и сопоставлением.

c, клин двойного действия: занимает больше места и имеет сложную конструкцию, так как прочность формы оказывает влияние (альтернатива поворотного клина).

4. Форма косого клина должна выражать содержание косого клина.

1) ход ползунка косого клина: ST

2)Наклонный ход клина:L

3) Рабочий ход наклонного клина: W

4) Ход наклонной клиновой пресс-плиты: C

5) Угол наклона клина: θ

6) Начальная точка основного действия верхнего пресса: P

7) Точка зацепления верхней и нижней направляющей матрицы: G.

5, режим возврата скользящего клина

весна

б) Полиуретановая резина

в) цилиндр

г) Азотный источник

д) Другие методы

Обычно в качестве источника возвратной силы используются пружины, но в следующих случаях используются другие методы возврата, например, цилиндры.

а) ход наклонного клина относительно длинный, пружина не может соответствовать требованиям хода

б) наклонные клинья двойного действия, положение которых необходимо переставить.

Общие Соображения.

1) При установке пружины и цилиндра на ползунок с наклонным клином, в зависимости от его положения установки, момента движения ползунка с наклонным клином, установленный ползунок должен учитывать следующее, чтобы получить общий баланс

а) Как можно ближе к поверхности направляющей (направление высоты)

б) Устанавливается как можно ближе к направляющей на обоих концах клинового ползуна (горизонтальное направление).

(2) конструкция пресс-формы должна быть спроектирована с учетом того, что обслуживающую пружину или цилиндр можно заменить без демонтажа крупных компонентов пресс-формы.

6, принцип определения возвратной силы ползунка косого клина.

Форма с горизонтальным наклонным клином

(Общий вес скользящего клина*1,0) или более

Наклонный клин

(Общий вес скользящего клина * 1,5) или более

Что касается самодельного косого клина, из-за широкого спектра задействованных аспектов необходимо рассмотреть более комплексные вопросы, здесь нет подробного описания (конкретно для объяснения холодных рабочих или золотого помощника)

7. Конструкция стандартной клиновой формы со скосом.

При наличии схемы процесса изготовления детали и цифровой 3D-модели.

можно спроектировать с помощью следующих шагов.

1) Сначала проведем прямую перпендикулярно отверстию (см. рисунок ниже)

2) Во-вторых, спроецируйте прямую линию на плоскость XY (на основание формы), чтобы определить угол стандартного конического клина, фактический измеренный угол: 8 °, в стандартном коническом клине такой спецификации нет, приближение нужно принять очень близкую спецификацию: клин с наклоном 10°.

б) Определите угол размещения наклонного клина на плоскости формы.

Снова спроецируйте линию проекции на плоскость YZ, чтобы определить угол размещения стандартного конического клина, измеренное значение: 10 ° (необходимо обратить внимание на мощность обрабатывающего станка каждой компании, можно ли его обрабатывать под любым углом или имеет особые требования к углу)

В) Определите высоту установки и положение клина автомата перекоса по сечению.

1) Определяется положение пуансона, а также точно определяются угол и положение набора вогнутых штампов, а также угол предотвращения вращения;

2) Клин размещается в соответствии с углом размещения держателя штампа и положением держателя пуансона.

D) Выберите метод установки держателя пуансона в соответствии с фактическим положением штампа.

С точки зрения баланса сил на скользящем клине наиболее идеальным методом фиксации является максимально возможный контроль точки силы пуансона в центре скользящего клина, а метод установки фиксирующего гнезда организован в соответствии с реальная ситуация в особых случаях;приблизительное положение скользящего клина на держателе штампа определяется в зависимости от угла крепления посадочного места пуансона.

E) В соответствии с фиксированным положением и чертежом поперечного сечения ползуна конического клина и посадочного места для крепления пуансона определяются монтажная высота и плоское положение конического клина, а высота установки и размер плоской координаты конического клина являются целыми числами ( 0 и 5 в конце), насколько это возможно.

F) При проектировании стандартного штампа с наклонным клином необходимо учитывать следующие моменты, поскольку ход наклонного клина фиксирован.

Обычный наклонный автомат перекоса.

Поскольку рабочая часть закреплена на нижней матрице, следует учитывать, что подача деталей осуществляется плавно;его ход должен быть не меньше ширины края фланца + расстояние до обрезки клина, штамповки или отбортовки скоса фланца + 20 ~ 30 мм (Примечание: 30 мм, если это автоматическая штамповка, при автоматической штамповке он должен составлять 50 мм). он управляется вручную)

Поднимите ход ползунка клина скоса.

Расстояние от полки до обрезки, штамповки или отбортовки фасок клина +20мм;

Подъем скошенного клина требует учета того, влияют ли на сборку и разборку сердечника пресса рабочие органы, установленные на ползуне (пуансон, блок боковой обрезки, блок отбортовки);и достаточно ли места для шлифования между скошенным клином и сердечником пресса.

Г) Утилизация металлолома

(1) лом через отверстие как можно большего размера.

2) Иногда, чтобы предотвратить блокировку лома, необходимо увеличить верхнее устройство для пробивки бокового отверстия.

(3) отливки для проектирования лома скользят по отверстию, чтобы полностью учитывать ширину максимального размера лома, если это происходит после вращения.

(4) Если лом слишком длинный, рассмотрите возможность увеличения ножа для лома, чтобы обеспечить плавное выдвижение лома и повысить прочность формы.

5) Использовать гибкую выпуклую (вогнутую) матрицу выталкивателя в следующих случаях.

а) для того, чтобы лом выдвигался по частям.

б) хотят контролировать состояние лома при его падении.

6)Если есть отскок лома.

а) количество ножа в форме должно быть большим.

б) необходимо установить устройство выброса лома.

7) В следующих случаях необходимо увеличить направляющее устройство.

а) на стороне исключения отходов нет пустого пространства, оно должно быть преобразовано в вертикальный отвод в прямоугольном направлении, с вертикальным отверстием, не менее чем в два раза превышающим диаметр пуансона.

б) Если отверстие пробито с обеих сторон одновременно, необходимо увеличить разделительный штифт.

H) Классификация стандартного пресса с диагональным клином.

Пресс служит для предотвращения позиционирования и деформации деталей и по форме и количеству направлений действия делится на три типа.

а) Верхний сердечник из компрессионного материала

Преимущества: сила сжатия относительно велика, поэтому можно не беспокоиться о деформации деталей;близко к вертикальной стенке и вблизи конца боковой стенки, отделенной верхним ядром сжатия.

б) Сжимающий сердечник со стороны косого клина

в) Доля материала бокового сжатия и материала положительного сжатия.

Недостаточная сила сжатия бокового сжимающего материала.

Нестабильные детали.

Позитивный пресс-материал должен быть спрессован на 10 мм раньше, чем боковой пресс-материал на детали.

I) Позиционирование и противолатеральная сила наклонного клина.

(b) Конический клин имеет два типа позиционирования штифта и позиционирования шпонки.

(b) Боковая обрезка и отбортовка из более толстого материала, требующая принятия мер по предотвращению боковых сил.

Меры и формы для предотвращения боковых сил.

Добавление направляющих устройств.

Переведено с помощью www.DeepL.com/Translator (бесплатная версия)

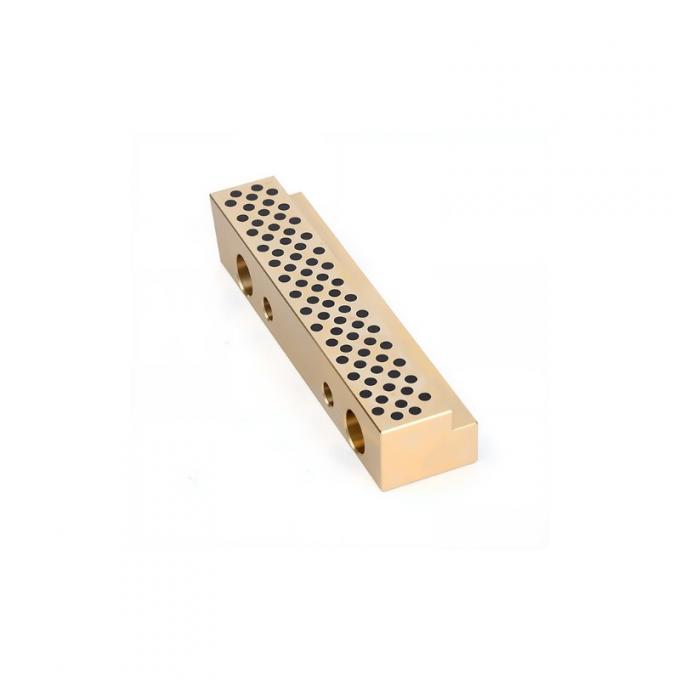

Безмасляные направляющие пластины - Безмасляные направляющие пластины со смазочными отверстиями

Медный сплав + Специальная твердая смазка

Безмасляная скользящая пластина (10 мм)

Безмасляная скользящая пластина для универсального использования во многих сухих приложениях, таких как штампы/формы, машины, автоматизация, строительство, автомобили.Oil-Free является самосмазывающимся и работает без смазки.

(Высокопрочная латунь/медный сплав + твердая смазка)

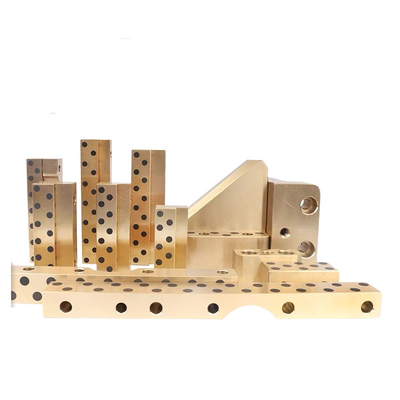

Самосмазывающаяся бронзовая износостойкая пластина, бронзовые скользящие пластины, скользящие пластины, безмасляные скользящие пластины.
Многие из полностью обработанных бронзовых безмасляных скользящих пластин с изнашиваемыми пластинами из медных сплавов, которые мы производим, являются самосмазывающимися.Это достигается за счет закупорки бронзовой пластины графитовыми пробками.Мы предлагаем полную линейкупробковые графитовые подшипники.Более подробную информацию о наших деталях с графитовыми пробками можно найти здесь.

Износостойкие пластины — изделия SelfLube для пресс-форм и штампов, пробковая графитовая бронза. Безмасляные скользящие пластины с износостойкими пластинами из медных сплавов доступны в более широком диапазоне размеров.

нестандартные конфигурации для особых размеров, рисунков отверстий или графитовых рисунков. Сделано в Китае.Литая бронзовая износостойкая пластина Безмасляные скользящие пластины из медных сплавов

Наша литая бронзовая износостойкая пластина производится методом, известным как непрерывное литье.Мелкозернистая структура, полученная при непрерывной разливке, практически исключает дефекты литья, связанные со статическим методом литья.Эта плотная структура лишена пористости, что, в свою очередь, продлевает срок службы вашего инструмента.

Самосмазывающиеся изнашиваемые пластины Безмасляные скользящие пластины из медных сплавов Направляющая кулачковой направляющей, ВТУЛКИ С ГРАФИТОВОЙ БРОНЗОЙ ЗАГЛУШКИ Необслуживаемые подшипники скольжения пластинчатые направляющие.

Простота установки, высокая прочность.Его оптимизированная конструкция обеспечивает простоту установки, бесшумную работу, экономию места и увеличенный срок службы бронзовых втулок.

Элементы скольжения/Кулачковые компоненты/Кулачковые блоки/Компоненты пластиковых форм

Металлический самосмазывающийся подшипник из твердой бронзы |Фланцевые бронзовые втулки

Подшипники скольжения из литой бронзы.Стандартный размер подшипника скольжения.

Эти стандарты обеспечивают готовую экономичность для большинства приложений.

Литье оловянной бронзы SAE 620 C90300 Бронзовые втулки

C90300 БРОНЗОВЫЕ ГРАФИТОВЫЕ ВТУЛКИ — «ЗЕЛЕНЫЙ» бессвинцовый сплав.
ВТУЛКИ из оловянной бронзы – Navy G QQC-390B Тип II и Тип III
КДА 903 САЭ 620 88-8-0-4 АСТМ Б505

Литье оловянной бронзы C90300 Втулки

C90300 Втулки из ОЛОВОВОЙ БРОНЗЫ.

Медные, латунные и бронзовые сплавы от VIIPLUS INTERNATIONAL

Оценки :

БС 1400 (LG1, LG2, LG4, LG3, PB1, PB2, PB3, PB4, LPB1, LB1, LB2, LB3, LB4, AB1, AB2, HTB3, HTB1)

УНС (C62500, C83600, C84400, C86200, C86300, C87200, C90700, C93200, C93700, C93800, C95200, C95500)

BS EN (CC490K, CC491K, CC493K, CC480K, CC483K, CC482K, CC495K, CC496K, CC331G, CC333G, CC762S, CC764S).

Процесс управления: Центробежное литье, Непрерывное литье.

Формы: Круглый стержень, шестигранный стержень, квадратный стержень, прямоугольный стержень, трубы, полый стержень, полый стержень с шестигранной головкой, квадратный и прямоугольный полый стержень, втулки, кольца (согласно требованию) и т. д.

Как профессиональное предприятие по производству специальных медных сплавов, компания контролирует химический состав, механические свойства, физические свойства и другие свойства материалов в соответствии со строгими внутренними стандартами.

Компания производит соответствующий бронзовый сплав в соответствии с соответствующими стандартами бренда Китая и зарубежных стран, сотличная производительность и короткие сроки поставки.

Существующие торговые марки компании: qsn6.5-0.1, qsn7-0.2, qsn8-0.3, ZCuSn10P1, ZCuPb10Sn10, ZCuPb15Sn8, ZCuPb20Sn5, ZCuSn5Pb5Zn5, ZCuSn6Zn6 Pb3, C54400, C84400, C93. 200, C93700, C93800 и т. д.

В соответствии с национальным стандартом, американским стандартом, немецким стандартом и другими стандартами клиентов на заказ.

Тип продукции: медная катанка, медная трубка, в том числе фасонная, стержень.

Цилиндрический подшипник Продукты и поставщики

Описание продукта: Втулка из марганцевой бронзы.

Этот продукт изготовлен из высокопрочной латуни.CuZn25Al6Fe3Mn3по специальной формуле, обладающей высокими механическими свойствами,хорошие характеристики литья и хорошая коррозионная стойкостьв воздухе, пресной и морской воде.Продукция широко используется в машинах непрерывного литья заготовок, горнодобывающем оборудовании, судах, газовых турбинах и т. д.

Подшипник и втулки

Подшипник является важной частью паровой турбины, которая делится на радиальный опорный подшипник и упорный подшипник.Они используются для того, чтобы воспринимать всю тяжесть ротора и определять правильное положение ротора в цилиндре.

Шайба VSB-50W Твердые бронзовые металлические самосмазывающиеся подшипники

VSB-50 представляет собой самосмазывающийся подшипниковый материал, состоящий извысокое качествоПодшипниковая бронза с карманами, заполненными твердой смазкой, и тонкой пленкой твердой смазки на поверхности подшипника для облегчения процесса приработки.ВСБ-50бесплатная поддержкаподшипники без необходимости смазки маслом или консистентной смазкой рекомендуются для больших подшипников.имеют низкий коэффициент трения

Описание

Самосмазывающийся подшипник из медного сплава(иностранное говорит deva. Glide) основано на подложке из медного сплава, на поверхности трения в соответствии с определенной пропорцией высверливают соответствующий размер, упорядоченно располагаются несколько отверстий (диаметр фи d 200 мм или меньше) или глухое отверстие (диаметр фи d > 200 мм), внедренная в отверстие уникальной твердой смазкой путем прецизионной обработки высокопроизводительных самосмазывающихся подшипников.

Он преодолевает ограничения обычных подшипников, зависящих от смазки масляной пленкой, особенно подходит длябез масла, высокая температура, высокая нагрузка, низкая скорость, защита от обрастания, защита от коррозии, защита от радиации, а также при инфильтрации воды или вакуумного раствора и отсутствии масляной смазки или смазке, затрудненной в особых условиях работы.

Химические композиции

Доступность

Формы подшипников доступны в стандартных размерах

· Цилиндрические втулки

· Фланцевые втулки

· Раздвижные пластины

Формы подшипников на заказ: стандартные формы специальных размеров, упорные шайбы, упорные шайбы с фланцами, полуподшипники, специальные формы, полученные штамповкой или глубокой вытяжкой, конструкции подшипников по индивидуальному заказу.

Типичные области применения

• Водное хозяйство и гидроэнергетика

• Гидравлическое оборудование: гидравлические стальные опорные направляющие плоскости ворот, фиксированный подшипник колеса плоских ворот, подшипник шарнира радиальных ворот, подшипник гидравлического подъемника, подшипник шкива, подшипник трансмиссионного колеса;

• Турбина: втулка вала направляющей лопатки (направляющая, направляющая, направляющая), втулка вала колеса, втулка вала штифта (шатунный палец, штифт толкателя и тяги, поршневой палец реле), противоизносная кольцевая пластина (упорное кольцо), противоизносная блок, контрольный тайл у ринга и т. д.

• Металлургическая промышленность: машины непрерывного литья заготовок, машины для литья под давлением, правильные машины, прокатные станы, конвейерные подшипники, валковые ножницы (двусторонние ножницы, ножницы фиксированной длины на скейтборде) и т. д.

• Прочее: горнодобывающее оборудование, судовое оборудование (якорь) для скользящих частей, нефтяное оборудование, текстильное оборудование, строительная техника, подъемный транспорт (гильза подъемного опорного вала), линии по производству транспортных средств, автоформы, легкая промышленность, машиностроение, станкостроение, разливочное оборудование. , оборудование, окружающее пуансон с подшипником, оборудование для изготовления пластмасс, зажимной механизм термопластавтомата, механизм экструзии, турбина, инструменты и счетчики, автоматический выключатель высокого напряжения, камины, дверные петли, сушильная печь, сушильный туннель для выпечки и бумагоделательной машины, высокотемпературная печь с подшипниками, ветроэнергетикой и другими отраслями и сферами, а также другой промышленной и сельскохозяйственной техникой.
