TIN Bushing Bronze E92F или E90F Sleeve Flange Type — это высокопроизводительный компонент, предназначенный для использования в различных промышленных приложениях, где долговечность и надежность имеют первостепенное значение. Изготовленный из сплава олова и бронзы, он обеспечивает отличную коррозионную стойкость, механическую прочность и износостойкость, гарантируя длительную работу даже в суровых условиях.

Конструкция фланцевого типа обеспечивает дополнительную устойчивость и жесткость, позволяя втулке выдерживать высокие нагрузки и давления. Эта особенность также обеспечивает надежную посадку в корпусе, сводя к минимуму риск перемещения или смещения во время работы.

При использовании в машинах, насосах или другом тяжелом оборудовании втулка TIN Bronze E92F или E90F Sleeve Flange Type предлагает прочное и надежное решение для обеспечения плавной и эффективной работы. Его прецизионная конструкция обеспечивает точную посадку и оптимальную производительность в каждом применении.

Тулея З Бразу E92F Смазка E90F

Bearing Company, Bushing Company, постоянно изучают новые материалы и разрабатывают новые продукты, Фланцевые подшипники скольжения - Втулки и подшипники - Метрические и дюймовые размеры

Все, начиная с интересов клиента, продолжают посвящать себя высококачественной продукции

Тулея из бронзы бронзовая ложиско слизь 35x39x40

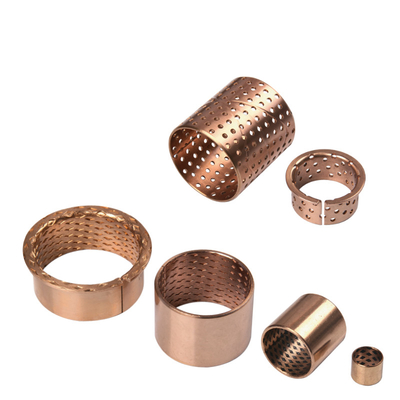

Втулка бронзовая фланцевая, подшипник бронзовый обернутый со сквозными отверстиями

E92 является производным от E90; разница между E90 и E92 заключается в углублениях на рабочей поверхности, которые заменены сквозными отверстиями. Эти отверстия обеспечивают большую емкость для сбора смазки, которая создает смазочную пленку в начале движения и уменьшает трение. Подходит для применения с высокой нагрузкой и низкой скоростью, например, в строительной, транспортной и сельскохозяйственной технике.

Фланцевые втулки — это подшипники скольжения с «фланцем» или «плечом» на одном конце. Фланец выполняет несколько функций.

Основные характеристики
Подшипник с бронзовым волокном основан на бронзе CuSn6.5P0.1 или CuSn8P0.3, с равномерными и упорядоченными отверстиями для впрыска масла. Добавьте смазку после сборки. Подшипник имеет преимущества большого хранилища масла, простоты установки и небольшой конструкции, и может использоваться вместо медных втулок, что значительно снижает затраты.
Основные параметры ТЕХНИЧЕСКИЕ ДАТЫ
Максимальная загрузка
статическая нагрузка
120Н/мм2
твердость
НВ 90-120
динамическая нагрузка
40Н/мм2
Быть
Удлинение
40%
Максимальная скорость линии
2м/с
Быть
Рабочая Температура
-100℃~＋200℃
Макс. ПВ
2,8Н/мм2.м/с
Быть
коэффициент трения
0,08~0,25
предел прочности
450Н/мм2
Быть
Теплопроводность
60Вт(мК)-1
Предел текучести
Быть
250Н/мм2
Быть
Коэффициент линейного расширения
15x10-6К
Особенности применения ХАРАКТЕР ПРИМЕНЕНИЯ
1. Внутреннее отверстие изделия заполнено ромбовидными масляными карманами и масляными ямками, которые могут хранить большое количество смазки во время использования и продлевать интервалы между заправками;
2. Меньше масляной смазки, подходит для случаев, когда смазка маслом или водой затруднена;
3. Хорошая износостойкость, малый коэффициент трения и длительный срок службы;
4. Может использоваться в диапазоне -100℃-200℃;
5. Хорошие эксплуатационные характеристики, низкий уровень шума и отсутствие загрязнения окружающей среды;
6. Тонкостенная конструкция, легкий вес, позволяет уменьшить механический объем;
7. Матрица имеет высокую плотность, отсутствие воздушной усадки и большую несущую способность;
В настоящее время он широко используется в скользящих деталях различных машин, таких как: автоматическое машинное оборудование (телескопические, поворотные, раздвижные, гибочные, качающиеся, вращающиеся детали), направляющие втулки гидроцилиндров, текстильное оборудование, машины для литья пластмасс, машины для литья под давлением, резиновое оборудование, гидравлические грузовики, автомобили, мотоциклы, порты, водное хозяйство, машиностроение, сельскохозяйственная техника и т. д.

Обернутая бронзовая втулкаВТУЛКА БРОНЗОВАЯ С ОТВЕРСТИЯМИ ДЛЯ МАСЛА.pdf

180 ID 185 OD x 100 мм Длинная обернутая бронзовая втулка CuSn8 со смазочными отверстиями.Свяжитесь с нами
Специальный запрос детали. Номер позиции d DL [мм]

Специальное предложение: скидки 15%, 30%, 50% и 55% доступны при заказе. Бронзовые подшипники 180100 из CuSn8, простая бронзовая втулка CuSn8, альтернативные номера деталей:

Бронзовая втулка 180-185-100 мм, получите цену на бронзовые втулки подшипников. Перфорированные, скользящие фланцевые подшипники цены, метрический размер для контейнеров, промышленного оборудования и машин. Фланцевая бронзовая втулка также может быть изготовлена

1.Самосмазочный,

2.Высокоскоростные и высоконагруженные приложения,

3.Может работать в широком диапазоне температур,

4.Коррозионная стойкость,

5. Ассортимент продукции, доступные размеры фланцев, легко настраивается

Материал бронзовой втулки

• CuSn8P (DIN 17662)

• ДИН 1494 / ИСО 3547


Бронзовые подшипники, бронзовые шарикоподшипники изготавливаются из прокатанной полосы фосфористой бронзы, которая отличается твердостью и превосходной отделкой.

Состав материала следующий:

Размеры бронзового подшипника


Метрическая / Имперская: Метрическая (мм)
Внутренний диаметр: 180 мм
Внешний диаметр: 185 мм
Длина: 100 мм

Допуск бронзового подшипника


Допуск по длине: Мин.: 99,75 мм Макс.: 100,25 мм
Рекомендуемый допуск вала: Мин.: 179,917 мм Макс.: 179,957 мм (f7)
Рекомендуемый допуск корпуса: Мин.: 185 мм Макс.: 185,046 мм (H7)
Внутренний диаметр после установки: Мин.: 180 мм Макс.: 180,155 мм



Шайбы обернутые бронзой
Подшипниковая полоса с бронзовой оболочкой
Подшипники скольжения с бронзовым покрытием
Фланцевые подшипники с бронзовым покрытием

Особенность:

1. Простота установки и смазки.
2. Высокая грузоподъемность
3. Отличная износостойкость и низкое трение.
4. Высокая теплопроводность
5. Минимальные габаритные размеры
6. Химическая стойкость
7. Может работать в условиях сухой/граничной смазки в течение короткого периода времени, низкий коэффициент трения при начальном движении

Свернутая втулка, бронза CuSn8, DIN 1494 / ISO 3547, размер свернутой втулки с низкими требованиями к обслуживанию

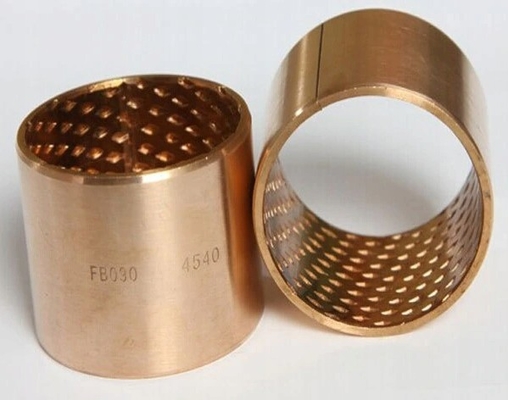

Подшипники обернуты из холодноформованной однородной бронзы (CuSn8 или CuSn6.5), что позволяет достичь исключительных свойств материала. Стандартные размеры оснащены ромбовидными смазочными выемками на поверхности подшипника. Эти выемки служат резервуарами для смазки для быстрого создания смазочной пленки в начале движения и последующего снижения трения скольжения. Материал подходит для строительной и сельскохозяйственной техники.

Материал

• CuSn8P (DIN 17662)

• ДИН 1494 / ИСО 3547

Специальное изготовление втулок


Процесс производства начинается с резки листа на правильную прямоугольную форму. Затем пластина прокатывается и калибруется до конечного размера, а затем завершается снятием фасок с кромок.

Область применения


Сельскохозяйственная техника, автокраны и строительная техника, подходящая для ударных нагрузок

Допуски


Втулки изготавливаются в соответствии с DIN 1494/ISO 3574 со стандартными размерами для допусков корпуса H7 и допусков вала f7 или h8.

Запрос:


Применяется в условиях повышенных нагрузок, но малых скоростей, например, на сельскохозяйственных, строительных и инженерных машинах.
Он широко используется в подъемных машинах, строительных машинах, автомобилях, тракторах, грузовиках, станках и некоторых двигателях минерального происхождения.

Типы втулок для продажи


Cusn8p бронзовая втулка fb090 медные втулки пазовая втулка fb090 латунная втулка Cusn8 втулка fb090 подшипники подшипники безмасляная бронзовая втулка самосмазывающаяся бронзовая втулка бронзовая втулка, катаные подшипники Cusn8p графитовая втулка высококачественный спеченный латунный подшипник fb бронза fb090 безмасляная втулка
Для получения более подробной информации свяжитесь с нашим техническим отделом продаж.
