| Наименование марки: | VIIPLUS |
| Номер модели: | Подшипники графита бронзовые |
| МОК: | Могущий быть предметом переговоров |
| цена: | обсуждаемый |
| Условия оплаты: | T/T |
| Способность к поставкам: | Металлическ-OILES-подшипник |

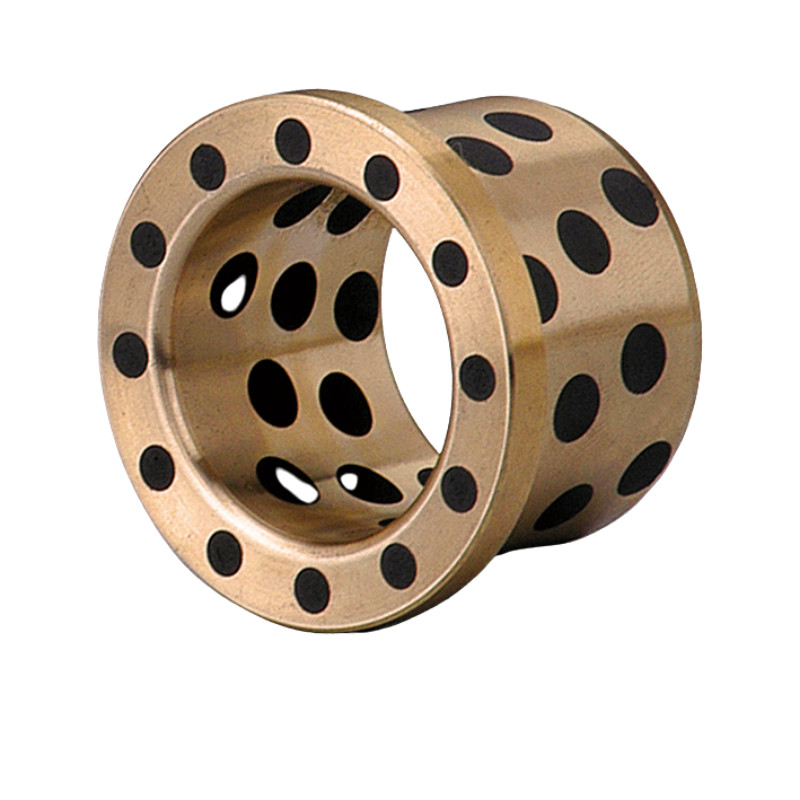

Графитовая втулка без масла с фланцем, прямого типа, является уникальным и эффективным компонентом, предназначенным для использования в различных механических системах. Изготовленная из графита в качестве основного материала, эта втулка обеспечивает исключительную износостойкость и долговечность.
Графит, известный своими естественными смазочными свойствами, обеспечивает плавную работу без необходимости внешней смазки. Эта особенность не только упрощает обслуживание, но и продлевает срок службы втулки. Безмасляная конструкция также делает ее пригодной для использования в средах, где загрязнение маслом или смазкой недопустимо.
Конструкция этого втулки прямого типа обеспечивает легкую установку и интеграцию в различные системы. Фланец обеспечивает дополнительную устойчивость и поддержку, гарантируя надежную посадку в механическом узле.
Прецизионная конструкция этой втулки с графитовой заглушкой обеспечивает плотную и надежную посадку, сводя к минимуму любую возможность вибрации или перемещения. Это не только повышает производительность втулки, но и способствует общей стабильности и надежности механической системы.
Если вы модернизируете существующую систему или проектируете новую, графитовая втулка без масла с фланцем, прямого типа, является отличным выбором для достижения плавной и эффективной работы. Ее уникальное сочетание прочности, износостойкости и безмасляной конструкции делает ее экономически эффективным и надежным решением для различных промышленных применений.
Графитовая пробка LG-2бронзовая втулка
Подшипники серии Oiles 500 включают высококачественные металлы на основе медного сплава с разработанными твердыми смазочными вставками. Эти подшипники разработаны для удовлетворения самых разных требований к применению, предъявляемых современным оборудованием. Точные допуски, использующие стратегическое расположение вставок и их составы, обеспечивают производительность и обслуживание без смазки. Этот тип подшипников доступен в стандартных дюймовых, метрических и изготовленных на заказ размерах. Подшипники серии 500 обеспечивают предельные температуры и высокую грузоподъемность. Доступны в подшипниках скольжения и плоской износостойкой пластине
Втулка бронзовая LG-2 с графитовой заглушкой
Графитовая безмасляная втулка/подшипник, дюймовый размер 18" внутр. диаметр x 26" наруж. диаметр x 18" длина
Графитовая смазка на внутренней поверхности подшипника позволит вам получить длительный срок службы подшипника как при высоких рабочих температурах, так и в приложениях, где отсутствует дополнительная смазка. Графит достигается путем прорезания канавок на внутренней поверхности и последующего вдавливания графита в полости под чрезвычайно высоким давлением.
Производители и поставщикиБронза с графитовым наполнителемКусты,Наполненный графитом бронзаТарелки,Несущий, Куст,Подшипники, Кусты,Стиральная машина,Шайбы,
Мы стремимся поставлять нашим клиентам самые качественные безмасляные втулки и прецизионные подшипники.
Инженерные услуги (проектирование и разработка продукции)
OILES #500 SPF Безмасляная фланцевая втулка с графитовыми заглушками
Материал
Бронзовый сплавCuZn25Al5Mn4Fe3+Графитовые пробки
Функции
Подшипники серии Oiles 500 включают высококачественные металлы на основе медного сплава с разработанными твердыми смазочными вставками. Эти подшипники разработаны для удовлетворения самых разных требований к применению, предъявляемых современным оборудованием. Точные допуски, использующие стратегическое расположение вставок и их составы, обеспечивают производительность и обслуживание без смазки. Этот тип подшипников доступен в стандартных дюймовых, метрических и изготовленных на заказ размерах. Подшипники серии 500 обеспечивают экстремальные температурные пределы и высокую грузоподъемность. Доступны в подшипниках скольжения и плоской износостойкой пластине.
Приложения
1) Тяжелые тракторы и сельскохозяйственное оборудование
2) Горнодобывающее оборудование
3) Лесозаготовительная техника
4) Опора вала лопасти смесительного бака
5) Литейное, печное и сталеплавильное оборудование
6) Системы отопления, вентиляции и кондиционирования воздуха
7) Подшипники роликов и опоры колес повышенной прочности
8) Применение в сушилках для шпона на печах-картах и, возможно, в других областях применения...
Размер фланцевой втулки:
Самосмазывающиеся, высокопрочная латунь, CuZn25Al или эквивалент, не требующие обслуживания подшипники и направляющие втулки, бронза с твердой смазкой
НОМЕР ПУНКТА Эквивалентный код Внутренний Ø
гВнешний Ø
ДДлина
ЛФланцевый F т JFB0810 СОБФ 8-12-10 8 12 10 20 2 JFB0812 СОБФ 8-12-12 8 12 12 20 2 JFB0815 СОБФ 8-12-15 8 12 15 20 2 JFB1010 СОБФ 10-14-10 10 14 10 22 2 JFB1012 СОБФ 10-14-12 10 14 12 22 2 JFB1015 СОБФ 10-14-15 10 14 15 22 2 JFB1017 СОБФ 14.10.17 10 14 17 22 2 JFB1020 СОБФ 10-14-20 10 14 20 22 2 JFB1210 СОБФ 12-18-10 12 18 10 25 3 JFB1212 СОБФ 12-18-12 12 18 12 25 3 JFB1215 СОБФ 12-18-15 12 18 15 25 3 JFB1220 СОБФ 12-18-20 12 18 20 25 3 JFB1225 СОБФ 12-18-25 12 18 25 25 3 JFB1230 СОБФ 12-18-30 12 18 30 25 3 JFB1310 СОБФ 13-19-10 13 19 10 26 3 JFB1312 СОБФ 13-19-12 13 19 12 26 3 JFB1315 СОБФ 13-19-15 13 19 15 26 3 JFB1320 СОБФ 13-19-20 13 19 20 26 3 JFB1325 СОБФ 13-19-25 13 19 25 26 3 JFB1330 СОБФ 13-19-30 13 19 30 26 3 JFB1415 СОБФ 14-20-15 14 20 15 27 3 Подшипники со встроенной твердой смазкой Метрические фланцевые втулки Втулка фланцевая, самосмазывающаяся НОМЕР ПУНКТА Эквивалентный код Внутренний Ø
гВнешний Ø
ДДлина
ЛФланцевый F т JFB1420 СОБФ 14-20-20 14 20 20 27 3 JFB1425 СОБФ 14-20-25 14 20 25 27 3 JFB1510 СОБФ 15-21-10 15 21 10 28 3 JFB1512 СОБФ 15-21-12 15 21 12 28 3 JFB1515 СОБФ 15-21-15 15 21 15 28 3 JFB1520 СОБФ 15-21-20 15 21 20 28 3 JFB1525 СОБФ 15-21-25 15 21 25 28 3 JFB1530 СОБФ 15-21-30 15 21 30 28 3 JFB1612 СОБФ 16-22-12 16 22 12 29 3 JFB1615 СОБФ 16-22-15 16 22 15 29 3 JFB1618 СОБФ 16-22-18 16 22 18 29 3 JFB1620 СОБФ 16-22-20 16 22 20 29 3 JFB1623 СОБФ 16-22-23 16 22 23 29 3 JFB1625 СОБФ 16-22-25 16 22 25 29 3 JFB1630 СОБФ 16-22-30 16 22 30 29 3 JFB1635 СОБФ 16-22-35 16 22 35 29 3 JFB1640 СОБФ 16-22-40 16 22 40 29 3 JFB1815 СОБФ 18-24-15 18 24 15 32 3 JFB1820 СОБФ 18-24-20 18 24 20 32 3 JFB1825 СОБФ 18-24-25 18 24 25 32 3 JFB1830 СОБФ 18-24-30 18 24 30 32 3 JFB1835 СОБФ 18-24-35 18 24 35 32 3 JFB1840 СОБФ 18-24-40 18 24 40 32 3 JFB2015 СОБФ 20-30-15 20 30 15 40 5 JFB2020 СОБФ 20-30-20 20 30 20 40 5 JFB2025 СОБФ 20-30-25 20 30 25 40 5 JFB2030 СОБФ 20-30-30 20 30 30 40 5 JFB2035 СОБФ 20-30-35 20 30 35 40 5 JFB2040 СОБФ 20-30-40 20 30 40 40 5 JFB2515 СОБФ 25-35-15 25 35 15 45 5 JFB2520 СОБФ 25-35-20 25 35 20 45 5 JFB2525 СОБФ 25-35-25 25 35 25 45 5 JFB2530 СОБФ 25-35-30 25 35 30 45 5 JFB2535 СОБФ 25-35-35 25 35 35 45 5 JFB2540 СОБФ 25-35-40 25 35 40 45 5 JFB2550 СОБФ 25-35-50 25 35 50 45 5 JFB3020 СОБФ 30-40-20 30 40 20 50 5 JFB3025 СОБФ 30-40-25 30 40 25 50 5 JFB3030 СОБФ 30-40-30 30 40 30 50 5 JFB3035 СОБФ 30-40-35 30 40 35 50 5 JFB3040 СОБФ 30-40-40 30 40 40 50 5 JFB3050 СОБФ 30-40-50 30 40 50 50 5 JFB31,520 СОБФ 31,5-40-20 31,5 40 20 50 5 JFB31,530 СОБФ 31,5-40-30 31,5 40 30 50 5 JFB31,535 СОБФ 31,5-40-35 31,5 40 35 50 5 JFB31,540 СОБФ 31,5-40-40 31,5 40 40 50 5 Подшипники со встроенной твердой смазкой Метрические фланцевые втулки Втулка фланцевая, самосмазывающаяся НОМЕР ПУНКТА Эквивалентный код Внутренний Ø
гВнешний Ø
ДДлина
ЛФланцевый F т JFB3520 СОБФ 35-45-20 35 45 20 60 5 JFB3525 СОБФ 35-45-25 35 45 25 60 5 JFB3530 СОБФ 35-45-30 35 45 30 60 5 JFB3535 СОБФ 35-45-35 35 45 35 60 5 JFB3540 СОБФ 35-45-40 35 45 40 60 5 JFB3550 СОБФ 35-45-50 35 45 50 60 5 JFB4020 СОБФ 40-50-20 40 50 20 65 5 JFB4025 СОБФ 40-50-25 40 50 25 65 5 JFB4030 СОБФ 40-50-30 40 50 30 65 5 JFB4035 СОБФ 40-50-35 40 50 35 65 5 JFB4040 СОБФ 40-50-40 40 50 40 65 5 JFB4050 СОБФ 40-50-50 40 50 50 65 5 JFB4530 СОБФ 45-55-30 45 55 30 70 5 JFB4535 СОБФ 45-55-35 45 55 35 70 5 JFB4540 СОБФ 45-55-40 45 55 40 70 5 JFB4550 СОБФ 45-55-50 45 55 50 70 5 JFB4560 СОБФ 45-55-60 45 55 60 70 5 JFB5030 СОБФ 50-60-30 50 60 30 75 5 JFB5035 СОБФ 50-60-35 50 60 35 75 5 JFB5040 СОБФ 50-60-40 50 60 40 75 5 JFB5050 СОБФ 50-60-50 50 60 50 75 5 JFB5060 СОБФ 50-60-60 50 60 60 75 5 JFB5540 СОБФ 55-65-40 55 65 40 80 5 JFB5560 СОБФ 55-65-60 55 65 60 80 5 JFB6040 СОБФ 60-75-40 60 75 40 90 7,5 JFB6050 СОБФ 60-75-50 60 75 50 90 7,5 JFB6080 СОБФ 60-75-80 60 75 80 90 7,5 JFB6367,5 СОБФ 63-75-67,5 63 75 67,5 85 7,5 JFB6560 СОБФ 65-80-60 65 80 60 95 7,5 JFB7050 СОБФ 70-85-50 70 85 50 105 7,5 JFB7080 СОБФ 70-85-80 70 85 80 105 7,5 JFB7560 СОБФ 75-90-60 75 90 60 110 7,5 JFB8060 СОБФ 80-100-60 80 100 60 120 10 JFB8080 СОБФ 80-100-80 80 100 80 120 10 JFB80100 СОБФ 80-100-100 80 100 100 120 10 JFB9060 СОБФ 90-110-60 90 110 60 130 10 JFB9080 СОБФ 90-110-80 90 110 80 130 10 JFB10080 СОБФ 100-120-80 100 120 80 150 10 JFB100100 СОБФ 100-120-100 100 120 100 150 10 JFB12080 СОБФ 120-140-80 120 140 80 170 10 JFB120100 СОБФ 120-140-100 120 140 100 170 10 JFB13080 СОБФ 130-150-80 130 150 80 180 10 JFB130100 СОБФ 130-150-100 130 150 100 180 10 JFB14080 СОБФ 140-160-80 140 160 80 190 10 JFB140100 СОБФ 140-160-100 140 160 100 190 10 JFB150100 СОБФ 150-170-100 150 170 100 200 10 JFB150120 СОБФ 150-170-120 150 170 120 200 10 JFB160100 СОБФ 160-180-100 160 180 100 210 10 JFB160120 СОБФ 160-180-120 160 180 120 210 10 РАЗМЕР8 ВД x 12 НД x 12 ДЛИНА40 ВД x 50 НД x 30 ДЛИНА40 ВД x 50 НД x 40 Г/Д x 65 П/Д x 5 Ф/Т 100012,2 ID x 40 OD x 3 THICK (С ОТВЕРСТИЯМИ ДЛЯ КРЕПЛЕНИЯ)МАТЕРИАЛ: CuZn25Al5 + ГРАФИТ
Технические характеристики:
JFBФланцевый подшипник с твердой смазкой
***Модель: JFB5540 Втулка подшипника безмасляного типа
***Размер: 55x65x40 мм
***Внешний диаметр фланца (F): 80 мм
***Толщина фланца: 5 мм
Если вам нужен другой размер, которого нет в нашем магазине, сообщите нам, мы можем изготовить товар нужного вам размера, чем больше количество, тем ниже цена.
Базовый материал: CuZn24AL6Mn4
Твёрдость основания: HB230(HB270)
Коэффициент трения: <0,16
Предельная температура: 300°C
Предел динамической нагрузки: 100 Н/мм2
Предельная нагрузка: менее 25 Н/мм2.
Предельная скорость скольжения: в сухом состоянии 0,4 м/с, в масле 5 м/с
Предел PV: 3,8 Н/мм *м/сСтруктура
Твердая смазка встроенас металлом, таким как бронза, встроенным графитом и MoS2 внутри него в качестве смазки. Специальная технология применяется для прочной интеграции смазки и в то же время оставляет равномерно распределенное пространство внутри нее, так что смазка в целом может впитывать смазочное масло или смазку более 20 процентов от ее общего объема.
Собственность и применение
Работая без масла или при его недостаточном количестве, тепло от трения перемещает масло и смазку с внутренней стороны на поверхность, что снижает коэффициент трения и улучшает характеристики трения и износа, используется в литейных машинах, стальных роликах в металлографии, горнодобывающих машинах, судах, турбогенераторах, гидравлических
турбины и машины для литья пластмасс под давлением.
Список размеров фланцевых втулок (SPF)
Подшипники скольжения с твердой смазкой изготавливаются из износостойких медных сплавов со вставками из твердой смазки.
Масла 500SP1-SL1
Высокопрочные латунные подшипники со встроенной твердой смазкой
Металлические подшипники широко использовались
Серия Oiles 500SP1 представляет собой самосмазывающиеся подшипники, состоящие из высокопрочных латунных сплавов, изготовленных с использованием передовой технологии литья и встроенных твердых смазок. Они могут сочетаться с различными типами твердых смазок в зависимости от условий использования.
Спектр услуг Условия смазки Сухой Периодическая смазка Диапазон рабочих температур
(℃)-40～+300 -40～+150 допустимое макс. контактное давление: P
(Н/мм2)29 29 допустимая макс. скорость: V
(РС)0,50 1.00 Допустимое макс. значение PV
(Н/мм2・м/с)1.65 3.25
Используемая твердая смазка на основе графита и присадок идеально подходит для общего применения и нормальных атмосфер.
Для применений, в которых подшипники подвергаются воздействию пресной или морской воды, имеется специальная твердая смазка на основе MoS2, а также других присадок.
| Сокращение материала | |||||
| Основной материал | Специальная латунь | Ротгусс (Лг7) | Алюминиевая бронза (CuAl10Ni) | Бронза (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||
| допустимо нагрузка на подшипник |
Н/мм2 | 100 | 60 | 50 | 70 |
| макс. скорость скольжения |
РС | 0,25 | 0,17 | 0,33 | 0,17 |
| макс. пв | Н/мм2*м/с | 3,3 | 1,0 | 1,0 | 1,3 |
| плотность | г/см3 | 8.0 | 8.8 | 7.8 | 8.8 |
| твердость | НВ | >210 | >70 | >150 | >80 |
| прочность на растяжение | Н/мм2 | >750 | >200 | >500 | >360 |
| Предел растяжения | Н/мм2 | >450 | >90 | >260 | >150 |
| напряжение | % | >12 | >15 | >10 | >8 |
Коэффициент теплового расширения |
ϑ | 19 * 10 -6 К -1 | 18 * 10 -6 К -1 | 16 * 10 -6 К -1 | 18 * 10 -6 К -1 |
| Диапазон температур | °С | -40 до +300 | -40 до +400 | -40 до +400 | -40 до +400 |
| Коэффициент трения | µ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
По запросу возможна поставка или изготовление любых видов раздвижных элементов.
Для получения более подробной информации свяжитесь с нами.
