| Наименование марки: | VIIPLUS |
| Номер модели: | Куст заткнутый графитом латунный |
| МОК: | Могущий быть предметом переговоров |
| цена: | обсуждаемый |
| Условия оплаты: | T/T |
| Способность к поставкам: | Графит заткнул латунные втулки куста онлайн • Изготовители сползая подшипников • Самосмазочные поста |

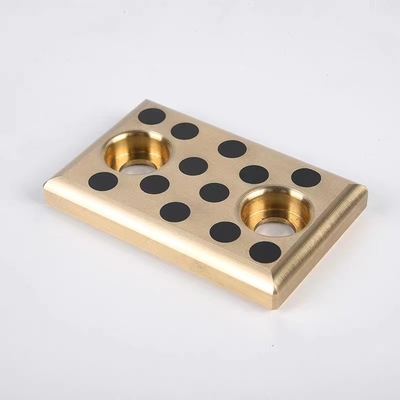

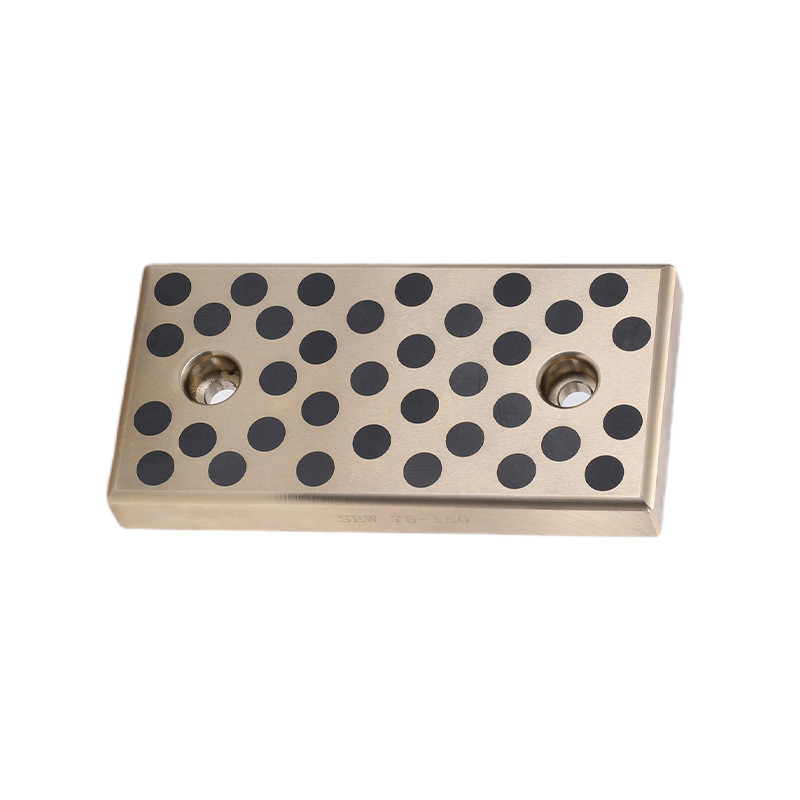

Метрическая безмасляная износостойкая пластина из бронзы с графитовыми вставками - это высокоэффективное и долговечное решение для применений, требующих прочной и не требующей обслуживания поверхности подшипника. Сочетание бронзы и графита обеспечивает отличную износостойкость и самосмазывающиеся свойства, обеспечивая плавную работу без необходимости регулярной смазки.
Метрический размер износостойкой пластины позволяет легко интегрировать ее в различные промышленные станки и оборудование, обеспечивая совместимость и взаимозаменяемость со стандартными метрическими компонентами. Конструкция с графитовыми вставками дополнительно улучшает смазывающие свойства, снижая трение и износ даже при высоких нагрузках и скоростях.
Бронза с графитовыми вставками известна своей коррозионной стойкостью и способностью выдерживать экстремальные температуры, что делает ее пригодной для использования в суровых условиях. Долговечность и надежность износостойкой пластины обеспечивают увеличенный срок службы, сокращая время простоя и затраты на техническое обслуживание.
В целом, метрическая безмасляная износостойкая пластина из бронзы с графитовыми вставками является идеальным выбором для промышленных применений, требующих высокой производительности и долговечности в решении для подшипников с низкими эксплуатационными расходами.
| РАЗМЕР | ID | OD | W |
| JSP 18*75*10 | 18 | 75 | 10 |
| JSP 18*100*10 | 18 | 100 | 10 |
| JSP 18*125*10 | 18 | 125 | 10 |
| JSP 18*150*10 | 18 | 150 | 10 |
| JSP 28*75*10 | 28 | 75 | 10 |
| JSP 28*100*10 | 28 | 100 | 10 |
| JSP 28*125*10 | 28 | 125 | 10 |
| JSP 28*150*10 | 28 | 150 | 10 |
| JSP 35*100*10 | 35 | 100 | 10 |
| JSP 35*150*10 | 35 | 150 | 10 |
| JSP 35*200*10 | 35 | 200 | 10 |
| JSP 35*250*10 | 35 | 250 | 10 |
| JSP 35*300*10 | 35 | 300 | 10 |
| JSP 35*350*10 | 35 | 350 | 10 |
| JSP 38*75*10 | 38 | 75 | 10 |
| JSP 38*100*10 | 38 | 100 | 10 |
| JSP 38*125*10 | 38 | 125 | 10 |
| JSP 38*150*10 | 38 | 150 | 10 |
| JSP 48*75*10 | 48 | 75 | 10 |
| JSP 48*100*10 | 48 | 100 | 10 |
| JSP 48*125*10 | 48 | 125 | 10 |
| JSP 48*150*10 | 48 | 150 | 10 |
| JSP 50*100*10 | 50 | 100 | 10 |
| JSP 50*150*10 | 50 | 150 | 10 |
| JSP 50*200*10 | 50 | 200 | 10 |
| JSP 50*250*10 | 50 | 250 | 10 |
| JSP 50*300*10 | 50 | 300 | 10 |
| JSP 50*400*10 | 50 | 400 | 10 |
| JSP 75*150*10 | 75 | 150 | 10 |
| JSP 75*200*10 | 75 | 200 | 10 |
| JSP 75*250*10 | 75 | 250 | 10 |
| JSP 75*300*10 | 75 | 300 | 10 |
| JSP 75*400*10 | 75 | 400 | 10 |
| JSP 75*500*10 | 75 | 500 | 10 |
| № | DIN | № материала | Обозначение | Стандарт ASTM | Пропорционально | Плотность (г/см³) | Предел текучести 0,2% (МПа) | Предел прочности при растяжении (МПа) | Удлинение (%) | Модуль упругости (МПа) | Твердость (HB) | Применение |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | Широко используется в автомобилестроении, аэрокосмической и морской технике для компонентов, требующих хорошей прочности и коррозионной стойкости. Признан во всем мире за универсальность и производительность. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Еще не стандартизирован | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | Обычно используется при производстве подшипников, втулок и компонентов, требующих высокой грузоподъемности и износостойкости, особенно в морских и промышленных применениях. |
| 2.1061.03 | CuSn12Pb | Еще не стандартизирован | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | Используется в морской, аэрокосмической и тяжелой промышленности для производства подшипников и компонентов, требующих высокой прочности и долговечности. Известен для экстремальных нагрузок и агрессивных сред. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | Используется в подшипниках для тяжелых условий эксплуатации, гидравлических компонентах и морском оборудовании. Предназначен для высоких нагрузок и устойчивости к коррозионному воздействию. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Еще не стандартизирован | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | Обычно используется при производстве подшипников, шестерен и компонентов, требующих высокой износостойкости. Известен хорошей обрабатываемостью и коррозионной стойкостью, особенно в морской среде. Все права на указанный контент защищены https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | Еще не стандартизирован | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | Еще не стандартизирован | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| Примечание: Коды форм поставки: .01 = литье в песчаные формы, .02 = литье в гравитационные формы, .03 = центробежное литье, .04 = непрерывное литье. | ||||||||||||
|
Структуры
① Пленка твердой смазки
② Пробка твердой смазки
③ Бронзовая подложка
направляющая, Т-образная, для скользящего сердечника, медная пластина
Эти направляющие состоят из высокоизносостойкого медного литейного сплава, скользящие поверхности которого равномерно снабжены определенным процентом пробок из твердой смазки в соответствии с условиями работы, высокопрочный медный сплав обеспечивает высокую несущую способность, а твердая смазка может образовывать пленку с низким коэффициентом трения.
В технических условиях сухого трения поверхность подшипника спроектирована с толстой приработочной пленкой, которая
позволяет переносить твердую смазку на встречный материал при первом контакте.
Осмотр безмасляного подшипника - осмотр цилиндрических деталей
Втулочный подшипник (из латуни, пропитанной графитом)
Он может широко применяться в машинах непрерывного литья, горнодобывающих машинах, кораблях, воздушных турбинах, гидравлических турбинах и машинах для литья пластмасс под давлением.
Подшипник JDB-1 со встроенной твердой смазкой изготовлен из литейной бронзы с равномерно встроенным в нее графитом. Он имеет превосходные характеристики по сравнению с обычным подшипником, смазка которого зависит от масляной пленки. В условиях тяжелых условий эксплуатации, высокой температуры, низкой скорости, антикоррозии или там, где масло трудно ввести, его характеристики удваиваются как по твердости, так и по антифрикционным свойствам.
| Основной материал | CuZn25A16Fe3Mn3 | Динамическая нагрузка | 100 Н/мм² |
| Твердость основания | HB210~245 | Коэффициент трения | <0.16 |
| Максимальная температура | 300℃ | Предел скорости | сухой 0,4 м/с масло 5 м/с |
