| Наименование марки: | CHINA wrapped bushing, Bronze CuSn8P, DIN 1494 / ISO 3547, Low-maintenance |
| Номер модели: | Бронзовые втулки подшипника и бронзовых рукава сделанные CuSn8 |
| МОК: | куст бронзы светомассы, подшипники бронзы олова, латунные кусты |
| цена: | Precision Tolerance, Factory Price |
| Условия оплаты: | TT ЗАРАНЕЕ |
| Способность к поставкам: | Пефорированный бронзовый подшипник, простые бронзовые в оболочке подшипники |

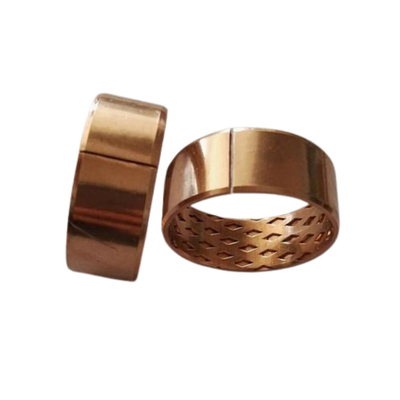

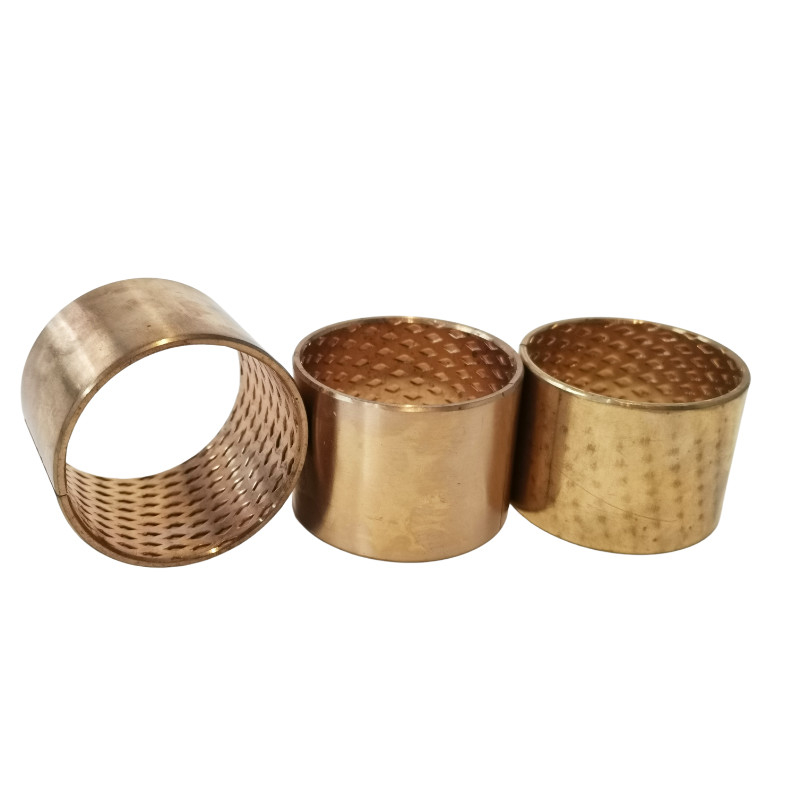

Прямая обернутая бронзовая втулка, предназначенная для средних нагрузок, предлагает надежное и долговечное решение для различных промышленных применений.
Изготовленная из высококачественной бронзы, эта втулка обладает отличной износостойкостью и долговечностью, обеспечивая длительную работу даже при больших нагрузках. Простая и прямая конструкция обеспечивает простое, но эффективное решение для применений с линейным или вращательным движением.
Оберточная конструкция втулки обеспечивает более равномерное распределение нагрузки, снижая концентрацию напряжений и повышая общую производительность. Эта функция также облегчает установку и снятие, делая задачи по техническому обслуживанию более удобными.
Эта втулка эффективно справляется со средними нагрузками, что делает ее подходящей для широкого спектра применений, таких как машиностроение, автомобильные компоненты и другое промышленное оборудование.
В целом, прямая обернутая бронзовая втулка для средних нагрузок предлагает надежное и долговечное решение подшипника, способное выдерживать требования различных промышленных применений.
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 161815 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 182115 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 202315 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 202320 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 202325 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 202330 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 252815 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 252825 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 303420 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 303430 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 303440 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 323630 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 353930 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 353940 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 353950 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 404430 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 404440 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 404450 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 455040 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 455050 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 455060 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 505540 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 505550 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 505560 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 556060 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 606530 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 606540 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 606550 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 606560 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 707540 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 707560 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 707580 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 758080 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 808540 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 808560 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 808580 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 859080 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 10010550 |
| Прямые втулки из обернутой бронзы, требующие минимального обслуживания PRM 10010595 |
Бронзовые прокатные подшипники используют специально разработанную полосу из медного сплава высокой плотности в качестве основы для замены традиционной литой медной втулки, что позволяет уменьшить механический объем и стоимость.
| Производительность | Данные | |
| Максимальная нагрузка | Статическая нагрузка | 120 Н/мм² |
| Динамическая нагрузка | 40 Н/мм² | |
| Линейная скорость | 2,5 м/с | |
| Максимальное значение PV | 2,8 Н/мм²・m/с | |
| Коэффициент трения | 0,08~0,25 | |
| Рабочая температура | -100℃~+200℃ | |
| Теплопроводность | 60 Вт/м・K | |
| Коэффициент теплового расширения | 15×-6/K | |
Обернутые бронзовые прокатные подшипники cusn8 используют специально разработанную полосу из медного сплава высокой плотности
в качестве основы для замены традиционной литой медной втулки,
что позволяет уменьшить механический объем и стоимость.
| Стандартный диаметр Стандартный диаметр |
Наружный диаметр втулки Размер наружного диаметра |
Соответствующее отверстие в корпусе Отверстие в корпусе |
Внутренний диаметр втулки Размер внутреннего диаметра |
Соответствующий диаметр вала Соответствующий диаметр вала |
|---|---|---|---|---|
| 10~18 | +0,065 +0,030 |
+0,018 0 |
+0,046 0 |
- 0,016 - 0,043 |
| 18~30 | +0,075 +0,035 |
+0,021 0 |
+0,052 0 |
- 0,020 - 0,020 |
| 30~50 | +0,085 +0,045 |
+0,025 0 |
+0,062 0 |
- 0,025 - 0,064 |
| 50~80 | +0,100 +0,055 |
+0,030 0 |
+0,074 0 |
- 0,030 - 0,076 |
| 80~120 | +0,120 +0,070 |
+0,035 0 |
+0,087 0 |
- 0,036 - 0,090 |
| 120~180 | +0,170 +0,100 |
+0,400 0 |
+0,100 0 |
- 0,043 - 0,106 |
| 180~250 | +0,210 +0,130 |
+0,046 0 |
+0,115 0 |
- 0,050 - 0,122 |
| 250~315 | +0,260 +0,170 |
+0,052 0 |
+0,130 0 |
- 0,056 - 0,137 |
