Служат фланцем в оболочке бронзовые серии CuSn8P кустов WB802WF равнины подшипников

Подшипник скольжения • WB802

Серия фланцевых бронзовых подшипников WB802WF, также известных как простые втулки, представляют собой прецизионные компоненты, обладающие отличной износостойкостью и долговечностью. Эти подшипники изготовлены из материала CuSn8P, бронзового сплава, который сочетает в себе прочность и коррозионную стойкость меди со смазочными свойствами олова и фосфора.

Фланцевая конструкция этих подшипников обеспечивает дополнительную поддержку и стабильность, обеспечивая надежную посадку в корпусе. Это не только увеличивает несущую способность, но и способствует общей надежности и производительности подшипника.

Самосмазывающаяся природа материала CuSn8P значительно снижает потребность во внешней смазке, упрощая техническое обслуживание и продлевая срок службы подшипника. Эта функция особенно полезна в тех случаях, когда регулярная смазка затруднена или непрактична.

Серия фланцевых бронзовых подшипников WB802WF подходит для использования в широком спектре промышленных применений, включая станки, насосы и двигатели. Их высококачественная конструкция и материалы обеспечивают плавную и надежную работу даже при высоких нагрузках и скоростях.

В заключение, серия фланцевых бронзовых подшипников WB802WF представляет собой прочные и надежные компоненты, которые обеспечивают исключительную производительность и долговечность в различных промышленных условиях. Их конструкция из CuSn8P и фланцевая конструкция сочетаются для обеспечения оптимальной поддержки, стабильности и смазки, что делает их идеальным выбором для требовательных применений.

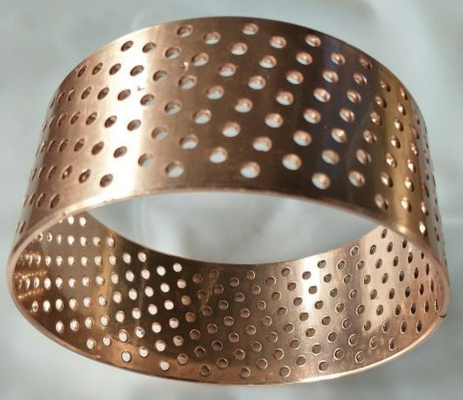

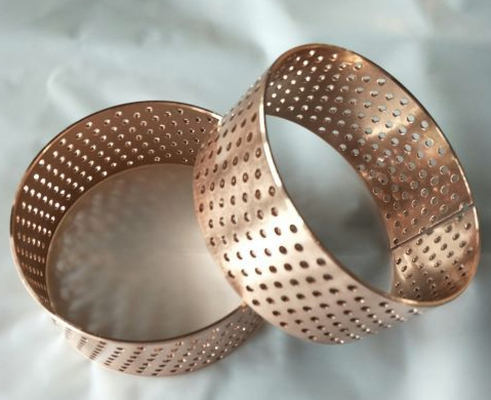

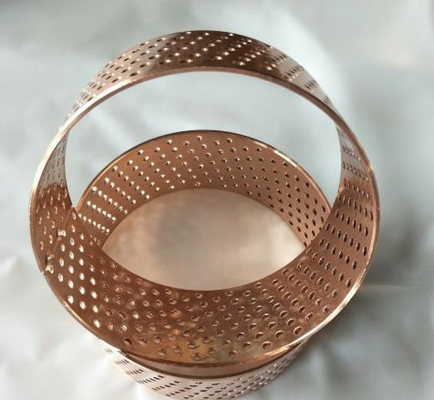

Фланцевые подшипники Plain Bushes серии WB802WF - это тонкостенные подшипники, изготовленные из бронзового материала и обработанные равномерно и упорядоченно отверстиями для заполнения маслом.

скользящие бронзовые подшипники скольжения с фланцем или без него предназначены для радиальных и осевых перемещений. Подшипники обернуты холодноформуемым гомогенным материалом.

Простые втулки WB802 Смазочные отверстия Бронзовые втулки После сборки в них впрыскивается смазочное масло и используются с торцевым уплотнением. Подшипник обладает преимуществами большого запаса масла, удобной установки, небольшого объема конструкции и может заменить использование медной втулки, что позволяет значительно снизить затраты, продукт был применен к конвейеру, лифту, подъемнику, выравнивающей машине и другим случаям средней нагрузки и низкой скорости.

Обозначение кода d D D2 L 224010 20/ 23/ 30x 16 WF-WB802 20 23 30 16 224015 20/ 23/ 30x 20 WF-WB802 20 23 30 20 224018 25/ 28/ 35x 12.5 WF-WB802 25 28 35 12,5 224020 25/ 28/ 35x 16 WF-WB802 25 28 35 16 224025 25/ 28/ 35x 25 WF-WB802 25 28 35 25 224030 30/ 34/ 45x 20 WF-WB802 30 34 45 20 224035 30/ 34/ 45x 30 WF-WB802 30 34 45 30 224040 35/ 39/ 50x 20 WF-WB802 35 39 50 20 224045 35/ 39/ 50x 35 WF-WB802 35 39 50 35 224050 40/ 44/ 55x 25 WF-WB802 40 44 55 25 224055 40/ 44/ 55x 40 WF-WB802 40 44 55 40 224065 45/ 50/ 60x 30 WF-WB802 45 50 60 30 224067 45/ 50/ 60x 40 WF-WB802 45 50 60 40 224070 45/ 50/ 60x 45 WF-WB802 45 50 60 45 224075 50/ 55/ 65x 30 WF-WB802 50 55 65 30 224080 50/ 55/ 65x 50 WF-WB802 50 55 65 50 224081 55/ 60/ 70x 30 WF-WB802 55 60 70 30 224082 55/ 60/ 70x 50 WF-WB802 55 60 70 50 224083 60/ 65/ 75x 25 WF-WB802 60 65 75 25 224085 60/ 65/ 75x 35 WF-WB802 60 65 75 35 224090 60/ 65/ 75x 50 WF-WB802 60 65 75 50 224095 60/ 65/ 75x 60 WF-WB802 60 65 75 60 224097 65/ 70/ 80x 40 WF-WB802 65 70 80 40 2240971 65/ 70/ 85x 40 WF-WB802 65 70 85 40 224098 65/ 70/ 80x 60 WF-WB802 65 70 80 60 224100 70/ 75/ 85x 35 WF-WB802 70 75 85 35 224105 70/ 75/ 85x 70 WF-WB802 70 75 85 70 224107 75/ 80/ 90x 40 WF-WB802 75 80 90 40 224108 75/ 80/ 90x 70 WF-WB802 75 80 90 70 224110 80/ 85/ 95x 40 WF-WB802 80 85 95 40 224115 80/ 85/ 95x 80 WF-WB802 80 85 95 80 224120 90/ 95/ 110x 50 WF-WB802 90 95 110 50 224125 90/ 95/ 110x 90 WF-WB802 90 95 110 90 224135 100/ 105/ 120x 50 WF-WB802 100 105 120 50 224140 100/ 105/ 120x 90 WF-WB802 100 105 120 90 224150 110/ 115/ 130x 50 WF-WB802 110 115 130 50 224155 110/ 115/ 130x 90 WF-WB802 110 115 130 90 224160 120/ 125/ 145x 50 WF-WB802 120 125 145 50 224165 120/ 125/ 145x 90 WF-WB802 120 125 145 90 224170 130/ 135/ 155x 60 WF-WB802 130 135 155 60 224175 130/ 135/ 155x 90 WF-WB802 130 135 155 90 224180 140/ 145/ 165x 60 WF-WB802 140 145 165 60 224185 140/ 145/ 165x 90 WF-WB802 140 145 165 90 224190 150/ 155/ 180x 60 WF-WB802 150 155 180 60 224195 150/ 155/ 180x 90 WF-WB802 150 155 180 90 224200 160/ 165/ 190x 60 WF-WB802 160 165 190 60 224205 160/ 165/ 190x 90 WF-WB802 160 165 190 90 224210 170/ 175/ 200x 60 WF-WB802 170 175 200 60 224215 170/ 175/ 200x 90 WF-WB802 170 175 200 90 224220 180/ 185/ 215x 60 WF-WB802 180 185 215 60 224225 180/ 185/ 215x 90 WF-WB802 180 185 215 90 224240 190/ 195/ 225x 60 WF-WB802 190 195 225 60 224245 190/ 195/ 225x 90 WF-WB802 190 195 225 90 224255 200/ 205/ 235x 60 WF-WB802 200 205 235 60 224260 200/ 205/ 235x 90 WF-WB802 200 205 235 90 224277 220/ 225/ 245x 90 WF-WB802 220 225 245 90 224281 230/ 235/ 265x 90 WF-WB802 230 235 265 90Фланцевый подшипник Plain Bushes WB802WF Series

Обозначение кода d D L 220060 15/ 17x 15 WB802 15 17 15 220065 15/ 17x 25 WB802 15 17 25 220070 16/ 18x 15 WB802 16 18 15 220075 16/ 18x 20 WB802 16 18 20 220080 16/ 18x 25 WB802 16 18 25 220085 18/ 21x 15 WB802 18 21 15 220090 18/ 21x 20 WB802 18 21 20 220095 18/ 21x 25 WB802 18 21 25 220100 20/ 23x 15 WB802 20 23 15 220105 20/ 23x 20 WB802 20 23 20 220110 20/ 23x 25 WB802 20 23 25 220115 20/ 23x 30 WB802 20 23 30 220120 22/ 25x 15 WB802 22 25 15 220125 22/ 25x 20 WB802 22 25 20 220130 22/ 25x 25 WB802 22 25 25 220135 22/ 25x 30 WB802 22 25 30 220137 25/ 28x 15 WB802 25 28 15 220140 25/ 28x 20 WB802 25 28 20 220145 25/ 28x 25 WB802 25 28 25 220150 25/ 28x 30 WB802 25 28 30 220160 25/ 28x 50 WB802 25 28 50 220165 28/ 31x 15 WB802 28 31 15 220170 28/ 31x 25 WB802 28 31 25 220175 28/ 31x 30 WB802 28 31 30 220180 30/ 34x 20 WB802 30 34 20 220183 30/ 34x 25 WB802 30 34 25 220190 30/ 34x 30 WB802 30 34 30 220195 30/ 34x 40 WB802 30 34 40 220200 32/ 36x 20 WB802 32 36 20 220205 32/ 36x 30 WB802 32 36 30 220210 32/ 36x 40 WB802 32 36 40 220220 35/ 39x 20 WB802 35 39 20 220235 35/ 39x 30 WB802 35 39 30 220240 35/ 39x 40 WB802 35 39 40 220245 35/ 39x 50 WB802 35 39 50 220260 40/ 44x 20 WB802 40 44 20 220262 40/ 44x 25 WB802 40 44 25 220265 40/ 44x 30 WB802 40 44 30 220275 40/ 44x 40 WB802 40 44 40 220285 40/ 44x 50 WB802 40 44 50 220295 45/ 50x 20 WB802 45 50 20 220300 45/ 50x 30 WB802 45 50 30 220302 45/ 50x 40 WB802 45 50 40 220310 45/ 50x 50 WB802 45 50 50 220315 45/ 50x 60 WB802 45 50 60 220320 50/ 55x 25 WB802 50 55 25 220325 50/ 55x 30 WB802 50 55 30 220335 50/ 55x 40 WB802 50 55 40 220337 50/ 55x 50 WB802 50 55 50 220340 50/ 55x 60 WB802 50 55 60 220345 55/ 60x 40 WB802 55 60 40 220350 55/ 60x 60 WB802 55 60 60 220358 60/ 65x 25 WB802 60 65 25 220360 60/ 65x 30 WB802 60 65 30 220364 60/ 65x 35 WB802 60 65 35 220365 60/ 65x 40 WB802 60 65 40 220375 60/ 65x 45 WB802 60 65 45 Dimension programme WB802 Code Designation d D L 220377 60/ 65x 50 WB802 60 65 50 220380 60/ 65x 60 WB802 60 65 60 220390 60/ 65x 70 WB802 60 65 70 220405 65/ 70x 40 WB802 65 70 40 220410 65/ 70x 60 WB802 65 70 60 220420 70/ 75x 40 WB802 70 75 40 220425 70/ 75x 45 WB802 70 75 45 220427 70/ 75x 50 WB802 70 75 50 220430 70/ 75x 60 WB802 70 75 60 220435 70/ 75x 80 WB802 70 75 80 220445 75/ 80x 40 WB802 75 80 40 220450 75/ 80x 80 WB802 75 80 80 220454 80/ 85x 30 WB802 80 85 30 220455 80/ 85x 40 WB802 80 85 40 220460 80/ 85x 60 WB802 80 85 60 220465 80/ 85x 80 WB802 80 85 80 220475 85/ 90x 40 WB802 85 90 40 220480 85/ 90x 80 WB802 85 90 80 220495 90/ 95x 40 WB802 90 95 40 220497 90/ 95x 50 WB802 90 95 50 220500 90/ 95x 60 WB802 90 95 60 220505 90/ 95x 90 WB802 90 95 90 220508 90/ 95x 70 WB802 90 95 70 220514 100/ 105x 40 WB802 100 105 40 220515 100/ 105x 50 WB802 100 105 50 220520 100/ 105x 60 WB802 100 105 60 220522 100/ 105x 70 WB802 100 105 70 220525 100/ 105x 95 WB802 100 105 95 220535 110/ 115x 50 WB802 110 115 50 220540 110/ 115x 95 WB802 110 115 95 220542 120/ 125x 25 WB802 120 125 25 220550 120/ 125x 50 WB802 120 125 50 220555 120/ 125x 95 WB802 120 125 95 220565 125/ 130x 100 WB802 125 130 100 220570 130/ 135x 60 WB802 130 135 60 220575 130/ 135x 100 WB802 130 135 100 220578 140/ 145x 50 WB802 140 145 50 220580 140/ 145x 60 WB802 140 145 60 220585 140/ 145x 100 WB802 140 145 100 220603 150/ 155x 45 WB802 150 155 45 220605 150/ 155x 60 WB802 150 155 60 220610 150/ 155x 100 WB802 150 155 100 220615 160/ 165x 60 WB802 160 165 60 220620 160/ 165x 100 WB802 160 165 100 220635 170/ 175x 60 WB802 170 175 60 220640 170/ 175x 100 WB802 170 175 100 220641 175/ 180x 50 WB802 175 180 50 220643 180/ 185x 45 WB802 180 185 45 220645 180/ 185x 60 WB802 180 185 60 220655 180/ 185x 100 WB802 180 185 100 220657 185/ 190x 100 WB802 185 190 100 220660 190/ 195x 60 WB802 190 195 60 220665 190/ 195x 100 WB802 190 195 100 220670 200/ 205x 60 WB802 200 205 60 220675 200/ 205x 100 WB802 200 205 100 220694 230/ 235x 70 WB802 230 235 70 2207151 250/ 255x 100 WB802 250 255 100 220730 300/ 305x 90 WB802 300 305 90

Существует два вида материалов FB090: один - CUSN6.5-0.1, а другой - CUSN8-0.3
Подшипники качения FB090 обычно используют CUSN6.5-0.1. Если у заказчика есть особые указания, мы используем CUSN8-0.3
Материал: cusn8 бронза

Бронзовый подшипник WB802WF FB092 - это тонкостенный подшипник, изготовленный из бронзового материала и обработанный равномерно и упорядоченно отверстиями для заполнения маслом. После сборки впрыскивается смазочное масло и настраивается торцевое уплотнение для использования. Подшипник обладает преимуществами большого запаса масла, удобной установки, небольшого объема конструкции и может заменить использование медной втулки, что позволяет значительно снизить затраты.
Широко используется в подъемных механизмах, строительной технике, шасси автомобильных тракторов, станкостроении, горнодобывающей технике, карданном валу автомобиля, коробке передач автомобиля, генераторе, кране, металлургическом оборудовании и конвейере, подъемнике, машине для прокатки поля, выравнивающей машине и других случаях средней нагрузки и низкой скорости.

Материал

• Вспомогательный материалCuSn8P(DIN 17662)
• альтернативаCuSn6Pдоступно

Простые подшипниковые втулки

Фланцевые подшипниковые втулки

Бронзовый подшипник FB090 изготовлен из высокоплотной полосы из медного сплава со специальной формулой. Поверхность может быть прокатной ромбовидной или полусферической масляной отверстиями и канавками в соответствии с требованиями пользователей. Он имеет преимущества высокой плотности, большой несущей способности, хорошей износостойкости, длительного срока службы и т. д., чтобы заменить традиционную литую медную втулку, может уменьшить механический объем, снизить стоимость. Широко используется в подъемных механизмах, строительной технике, шасси автомобильных тракторов, станкостроении, горнодобывающей технике, карданном валу автомобиля, коробке передач автомобиля, генераторе, кране, металлургическом оборудовании и конвейере, подъемнике, машине для прокатки поля, выравнивающей машине и других случаях средней нагрузки и низкой скорости.

Технические параметры

Детали допуска

• Корпус ØH7
• Внутренний Ø втулки после монтажа H9
• Допуск вала f7 to h8

Свойства

• Экономичное решение для применения бронзовых подшипников благодаря тонкой толщине стенки. Высокая грузоподъемность и хорошая стабильность при низком истирании. Подходит для тяжелых условий работы, хорошая коррозионная стойкость. Смазочные отверстия для максимального хранения смазки и минимальных интервалов технического обслуживания.
