| Наименование марки: | VIIPLUS |
| Номер модели: | Самосмазочная шайба |
| МОК: | Могущий быть предметом переговоров |
| цена: | обсуждаемый |
| Условия оплаты: | T/T, условия платежа и доставка: первый взнос 30%; 70% перед shipment/FOB CIF |
| Способность к поставкам: | подшипники графита штепсельной вилки, Китай, изготовители, поставщики, фабрика, оптовая продажа, под |
Графитовая бронзовая упорная шайба JDB-JTW - это самосмазывающийся и безмасляный подшипниковый компонент, предназначенный для использования в различных промышленных областях. Ее конструкция из графитовой бронзы обеспечивает превосходную износостойкость, коррозионную стойкость и несущую способность.
Самосмазывающиеся свойства упорной шайбы устраняют необходимость в регулярной смазке, что значительно снижает требования к техническому обслуживанию и эксплуатационные расходы. Эта функция также обеспечивает плавную и надежную работу даже в условиях высоких скоростей или больших нагрузок.
Графитовая бронзовая упорная шайба JDB-JTW подходит для использования в насосах, двигателях, компрессорах и другом вращающемся оборудовании. Она может эффективно снижать трение и износ, повышая эффективность и надежность системы.
Благодаря самосмазывающейся и безмасляной конструкции графитовая бронзовая упорная шайба JDB-JTW предлагает удобное и эффективное решение для подшипников, которое требует минимального обслуживания и ухода. Это идеальный выбор для промышленных применений, где надежность и долговечность имеют решающее значение.
| МАТЕРИАЛ УПОРНОГО ПОДШИПНИКА ИЗ ЛИТОЙ БРОНЗЫ | ||||||
| GB | ISO | DIN | BS | NF | JIS | ASTM |
| ZCuSn3Zn8Pb6Ni1 | G-CuSn2ZnPb | LG1 | CuSn3Zn9Pb7 | BC1 | C83800 | |
| ZCuSn3Zn11Pb4 | G-CuSn2ZnPb | LG1 | CuSn3Zn9Pb7 | BC1 | C83810 | |
| ZCuSn5Zn5Pb5 | CuSn5Zn5Pb5 | G-CuSn5ZnPb | LG2 | CuSn5Zn5Pb5 | BC6 | C83600 |
| ZCuSn10P1 | CuSn11P | PB1 | CuSn12P | PBC2 | C90710 | |
| ZCuSn10Pb5 | CuSn8Pb2 | G-CuSn7ZnPb | LB2 | CuSn8 | LBCLn2 | C92710 |
| ZCuSn10Zn2 | CuSn10Zn2 | G-CuSn10Zn | G1 | CuSn8 | BC3 | C90500 |
| ZCuPb10Sn10 | CuPb10Sn10 | G-CuPb10Sn | LB2 | CuPb10Sn10 | LBC3C | C93700 |
| ZCuPb15Sn8 | CuPb15Sn8 | G-CuPb15Sn | LB1 | LBC4 | C93800 | |
| ZCuPb17Sn4Zn4 | CuPb20Sn5 | G-CuPb20Sn | CuPb20Sn5 | C94100 | ||
| ZCuPb20Sn5 | CuPb20Sn5 | G-CuPb20Sn | LB5 | CuPb20Sn5 | LBC5 | C94500 |
| ZCuPb30 | C94310 | |||||
| ZCuAl8Mn13Fe3 | CMA1 | ALBC4 | C95700 | |||
| ZCuAl8Mn13Fe3Ni2 | CMA1 | ALBC4 | C95700 | |||
| ZCuAl9Mn2 | ALBC2 | C95520 | ||||
| ZCuAl9Fe4Ni4Mn2 | CuAl10Fe5Ni5 | G-CuAl9Ni | ALBC3C | C95810 | ||
| ZCuAl10Fe3 | CuAl10Fe3 | G-CuAl10Ni | AB1 | ALBC1 | C95200 | |
| ZCuAl10Fe3Mn2 | G-CuAl10Ni | C95510 | ||||
| ZCuZn38 | G-CuZn38Al | DCB1 | CuZn40 | HBsC1 | C85500 | |
| ZCuZn25Al6Fe3Mn3 | CuZn25Al6Fe3Mn3 | G-CuZn25Al5 | HTB3 | CuZn23Al4 | HBsC4C | C86300 |
| ZCuZn26Al4Fe3Mn3 | CuZn26Al4Fe3Mn3 | G-CuZn25Al5 | HTB3 | CuZn23Al4 | HBsC4C | C86300 |
| ZCuZn31Al2 | C86700 | |||||
| ZCuZn35Al2Mn2Fe1 | CuZn35AlFeMn | G-CuZn35Al2 | HTB1 | CuZn30AlFeMn | HBsC2 | C86500 |
| ZCuZn38Mn2Pb2 | CuZn40Pb | HBsC1C | C86700 | |||
| ZCuZn40Mn2 | HBsC2C | C86500 | ||||
| ZCuZn40Mn3Fe1 | CuZn35AlFeMn | HBsC2 | C86800 | |||
| ZCuZn33Pb2 | CuZn33Pb2 | SCB3 | HBsC1 | C85400 | ||
| ZCuZn40Pb2 | G-CuZn37Pb | PCB1 | CuZn40 | HBsC1 | C85700 | |
| ZCuZn16Si4 | G-CuZn15Si4 | HBsC3 | C87400 | |||
|
Стандартный номер |
d
|
D
|
|
Болт
|
||||||
|
D1
|
Кол-во
|
размер
|
d1
|
|||||||
|
JTW-10
|
10.2
|
30
|
3
|
....
|
.....
|
....
|
....
|
|||
|
JTW-12
|
12.2
|
40
|
3
|
28
|
2
|
M3
|
3.5
|
|||
|
JTW-13
|
13.2
|
40
|
3
|
28
|
2
|
M3
|
3.5
|
|||
|
JTW-14
|
14.2
|
40
|
3
|
28
|
2
|
M3
|
3.5
|
|||
|
JTW-15
|
15.2
|
50
|
3
|
35
|
2
|
M3
|
3.5
|
|||
|
JTW-16
|
16.2
|
50
|
3
|
35
|
2
|
M3
|
3.5
|
|||
|
JTW-16N
|
16.2
|
50
|
3
|
....
|
....
|
....
|
....
|
|||
|
JTW-18
|
18.2
|
50
|
3
|
35
|
2
|
M3
|
3.5
|
|||
|
JTW-20
|
20.2
|
50
|
5
|
35
|
2
|
M5
|
6
|
|||
|
JTW-20N
|
20.2
|
50
|
5
|
....
|
....
|
....
|
....
|
|||
|
JTW-25
|
25.2
|
55
|
5
|
40
|
2
|
M5
|
6
|
|||
|
JTW-25N
|
25.2
|
55
|
5
|
....
|
....
|
....
|
....
|
|||
|
JTW-30
|
30.2
|
60
|
5
|
45
|
2
|
M5
|
6
|
|||
|
JTW-35
|
35.2
|
70
|
5
|
50
|
2
|
M5
|
6
|
|||
|
JTW-40
|
40.2
|
80
|
7
|
60
|
2
|
M6
|
7
|
|||
|
JTW-45
|
45.3
|
90
|
7
|
67.5
|
2
|
M6
|
7
|
|||
|
JTW-50
|
50.3
|
100
|
8
|
75
|
4
|
M6
|
7
|
|||
|
JTW-55
|
55.3
|
110
|
8
|
85
|
4
|
M6
|
7
|
|||
|
JTW-60
|
60.3
|
120
|
8
|
90
|
4
|
M8
|
9
|
|||
|
JTW-65
|
65.3
|
125
|
8
|
95
|
4
|
M8
|
9
|
|||
|
JTW-70
|
70.3
|
130
|
10
|
100
|
4
|
M8
|
9
|
|||
|
JTW-75
|
75.3
|
140
|
10
|
110
|
4
|
M8
|
9
|
|||
|
JTW-80
|
80.3
|
150
|
10
|
120
|
4
|
M8
|
9
|
|||
|
JTW-90
|
90.5
|
170
|
10
|
140
|
4
|
M10
|
11
|
|||
|
JTW-100
|
100.5
|
190
|
10
|
160
|
4
|
M10
|
11
|
|||
|
JTW-120
|
120.5
|
200
|
10
|
175
|
4
|
M10
|
11
|
|||
Бронзовый сплав CuZn25Al5Mn4Fe3 + графитовые заглушки

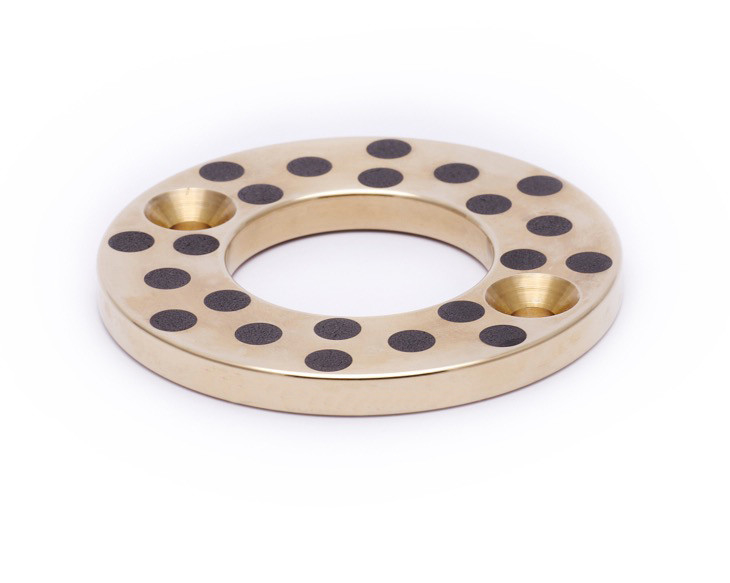

Бронзовая упорная шайба с заглушкой из твердой смазки (графит)
① Пленка твердой смазки
② Заглушка из твердой смазки
③ Бронзовая подложка
Безмасляный подшипник, подшипник с графитовой заглушкой, подшипник из твердой бронзы, подшипник скольжения, сухой подшипник и предварительно смазанный подшипник скольжения и втулка
Доступны различные размеры, различные области применения
Бронзовая упорная шайба с графитовой вставкой обеспечивает как хорошую износостойкость, так и отличную самосмазывающуюся функцию подшипников. Это обозначение позволяет эксплуатировать подшипники без технического обслуживания с использованием масла или смазки.
| Плотность | 8,0 г/см3 | |
| Твердость | >210 HB | |
| Предел прочности | >750 Н/мм2 | |
| Предел текучести | >450 Н/мм2 | |
| Удлинение | >8 | |
| Коэффициент линейного расширения | 1,9x10-5/°C | |
| Рабочая температура | -40°C~+300°C | |
| Макс. Динамическая нагрузка | 120 | |
| Макс. Скорость | Сухой | 0,4 м/с |
| Масло | 1,0 м/с | |
| Макс. Предел PV | Сухой | 1,5 Н/мм2.м/с |
| Масло | 3,25 Н/мм2.м/с | |
| Трение | Сухой | 0,12~0,16 μ |
| Масло | 0,03~0,08 μ | |
Безмасляная бронзовая упорная шайба широко используется в следующих областях:
1. Тяжелая техника для тракторов и сельскохозяйственного оборудования
2. Горнодобывающее оборудование
3. Лесозаготовительное оборудование
4. Опора вала лопасти смесительного бака
5. Оборудование литейного производства, печей и сталелитейного производства
6. Применение в системах отопления, вентиляции и кондиционирования воздуха
7. Подшипники для тяжелых колес и опор колес
8. Применение в сушильных камерах для шпона для печей и, возможно, другие области применения
