| Наименование марки: | VIIPLUS Sleeve & Bearing |
| Номер модели: | Алюминиевая медь К95400 |
| МОК: | Втулка нормального размера отсутствие количества минимального заказа |
| цена: | Bushings High Quality Price Ratio B2B |
| Условия оплаты: | T/T, L/C, западное соединение, |
| Способность к поставкам: | подшипники графита штепсельной вилки, Китай, изготовители, поставщики, фабрика, оптовая продажа, под |

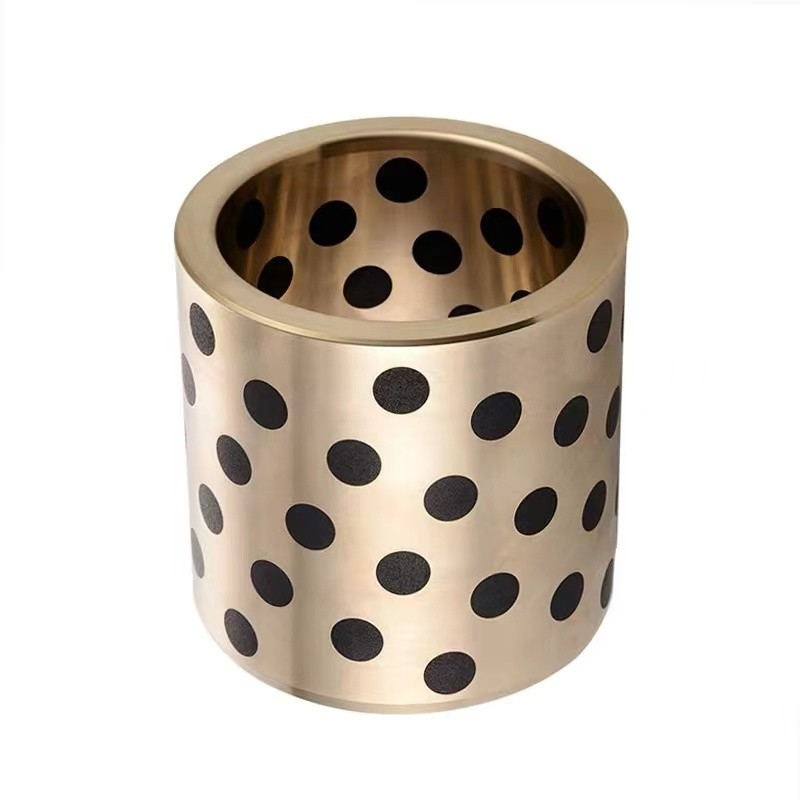

Компания MISUMI предлагает высококачественные безмасляные корпуса из латуни, усиленные графитом и меди.Эти тюбинки предназначены для обеспечения исключительных характеристик в различных промышленных применениях.
Бронзовый сплав, используемый в тюбиках, обладает отличной прочностью и коррозионной стойкостью, что обеспечивает долговечную долговечность.Добавление графита и меди еще больше повышает износостойкость и самосмазочные свойства бушин.
Безмасляная конструкция исключает необходимость регулярной смазки, уменьшая требования к техническому обслуживанию и эксплуатационные затраты.Это также делает тюбинки подходящими для использования в средах, где загрязнение нефтью не желательно.
Применение бусин при низком трении способствует более плавной и эффективной работе вращающегося оборудования. Они подходят для использования в насосах, двигателях, компрессорах,и другие механические системы, где высокие нагрузки и скорости являются обычными.
Буши из латуни MISUMI с графитовой и медной арматурами изготовлены с высокой точностью, чтобы обеспечить точное соответствие и надежную производительность.Они отличный выбор для повышения эффективности и надежности ваших промышленных систем.
Графитно-импрегнированная латунистая оболочка без масла - латунистая сплав, прямая, I.D. F7 (MISUMI) (MPBZU12-15)
MPBZ MPBZU MPBR MPBRU MPBPU MPBZP серия Немалый латунистый гидный куст для самосмазки
| Тип | Прямой. | Материал для накладки | Медь, импрегнированная графитом | Максимально допустимый диапазон PV-значений ((N/mm2•m/s) | 1.1 ¢2.0 |
|---|---|---|---|---|---|
| Максимально допустимое фотоэлектрическое значение ((N/mm2•m/s) | 1.65 | Максимально допустимая нагрузка ((N/mm2) | 29 | Максимально допустимая скорость ((m/s) | 0.5 |
| Установка отверстия | H7 |
Модель: Различные Материал: Сплав на основе меди Цвет
классификация: MPBZU 20-10L size (20*24*10) MPBZU 20-15L size (20*24*15) MPBZU 20-20L size (20*24*20) MPBZU 20-25L size (20*24*25 ) MPBZU 20-30L size (20*24*30) MPBZU 20-35L size (20*24*35) MPBZU 20-40L size (20*24*40) MPBZU 20-45L size (20*24*45) MPBZU 20-50L size (20*24*50) MPBZU 20-55L size (20*24*55) JDB 20*25*15 JDB 20*25*20 JDB 20*25*25 JDB 20*25*30 JDB 20* 25*35 JDB 20*25*40
Механизм подшипников: твердое трение
Тип смазки: твердая смазка
Дополнительные характеристики: высокая температура
Направление нагрузки подшипника: радиальный подшипник
MISUMI / FIBRO / DANLY стандартный размер, на складе, с лучшим качеством, лучшей ценой, bronzegleitlager.com - лучший выбор!
Подробная информация о продукте
| Тип | Прямой. | Материал для накладки | Медь, импрегнированная графитом |
|---|---|---|---|
| И.Д. d(мм) | 12 | Превышение D ((mm) | 15 |
| Общая длина L ((mm) | 15 | Максимально допустимый диапазон PV-значений ((N/mm2•m/s) | 1.1 ¢2.0 |
| Максимально допустимое фотоэлектрическое значение ((N/mm2•m/s) | 1.65 | Максимально допустимая нагрузка ((N/mm2) | 29 |
| Максимально допустимая скорость ((m/s) | 0.5 | Установка отверстия | H7 |
| Диапазон рабочей температуры ((°C) | -40 ¢ 150 | Диапазон температуры работы (без смазки) Min | -40 |
| Номер части | - | Л |
| MPBZ10 MPBZU16 |
- - |
15 20 |
| D | Сверхдозировка m6 (*1) | Диаграмма "Жилье". H7 (*2) |
| 7 ~ 10 | +0.015 | +0.015 |
| +0.006 | 0 | |
| 11 ~ 18 | +0.018 | +0.018 |
| +0.007 | 0 | |
| 19 ~ 30 | +0.021 | +0.021 |
| +0.008 | 0 | |
| 31 ~ 50 | +0.025 | +0.025 |
| +0.009 | 0 | |
| 51 ~ 80 | +0.030 | +0.030 |
| +0.011 | 0 | |
| 81 ~ 120 | +0.035 | +0.035 |
| +0.013 | 0 |
| Номер части | Л | MPBZ | MPBZU | |||||||||||||||||||||
| Тип | dF7 | Dm6 (*1) |
Толщина (N) | *Шруб ротационного стопа (ссылка) | Dm6 (*1) |
Толщина (N) | ||||||||||||||||||
| MPBZ MPBZU * Размеры L в () доступны только для MPBZ. |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20А | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25А | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
[! ]Для диаметра корпуса рекомендуется допустимость от H7 (*2) до D (*1).
