Наименование марки: | Gleitlager Permaglide PAP Buchsen |
Номер модели: | Эквивалент кустов ПЮРЕ |
МОК: | Могущий быть предметом переговоров |
цена: | обсуждаемый |
Условия оплаты: | T/T |
Способность к поставкам: | бронзовые втулки рукава, Китай, изготовители, поставщики, фабрика, оптовая, металлическая собственна |

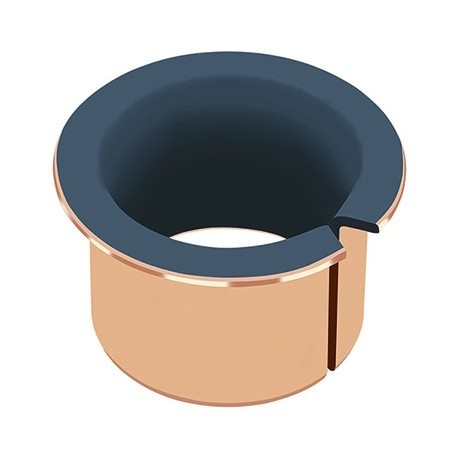

Втулка скольжения PAP Bushing, изготовленная из стали и эквивалентных материалов (политетрафторэтилен), представляет собой высокопрочный и эффективный компонент, предназначенный для различных промышленных применений. С диаметром, эквивалентным 3535 мм, эта втулка скольжения обеспечивает плавную работу и снижает трение в предполагаемой среде.
Стальная конструкция обеспечивает необходимую прочность и жесткость, в то время как эквивалентный материал обеспечивает исключительную износостойкость и химическую стабильность. Такое сочетание материалов делает втулку скольжения PAP Bushing подходящей для работы с жидкостями, газами и другими средами высокого давления в сложных промышленных условиях.
Конструкция скользящей втулки обеспечивает плавное и контролируемое перемещение, сводя к минимуму износ самой втулки и сопрягаемых компонентов. Эта конструктивная особенность обеспечивает долгосрочную надежность и снижает требования к техническому обслуживанию.
Будь то использование в нефтегазоразведке, химической переработке или любом другом промышленном применении, втулка скольжения PAP Bushing со стальными и эквивалентными материалами предлагает надежное и эффективное решение для плавной и эффективной работы.
Мы производим все специальные конструкции в короткие сроки!Цилиндрическая втулка. Фланцевая втулка. Упорная шайба. Полосы. Обмотанный композитный скользящийподшипник, ...
Обмотанный композитный сухой подшипник скольжения Бронза / DIN 1494 / ISO 3547 Не требует обслуживания Отличное скольжение и износ.
ITEM (АРТИКУЛ) | DESCRIPTION (ОПИСАНИЕ) | SIZE (РАЗМЕР) |
1 | PAF 1217 P10 | MUF 121417 |
2 | PAF 1509 P10 | MUF 151709 |
3.3 | PAP 2540 P10 | GLY.PG 252840 F Gleitlagerbuchse |
4 | PAP 3025 P10 | GLY.PG 303425 F Gleitlagerbuchse |
5 | PAP 4030 P10 | GLY.PG 404430 F Gleitlagerbuchse |
6 | PAP 4040 P20 | GLY.PG 404440 A Gleitlagerbuchse |
7 | PAP 5020 P20 | GLY.PG 505520 A Gleitlagerbuchse |
8 | PAP 5020 P10 | GLY.PG 505520 F Gleitlagerbuchse |
9 | PAP 5030 P20 | GLY.PG 505530 A Gleitlagerbuchse |
10 | PAP 5040 P20 | GLY.PG 505540 A Gleitlagerbuchse |
11 | PAP 5050 P20 | GLY.PG 505550 A Gleitlagerbuchse |
12 | PAP 5050 P10 | GLY.PG 505550 F |
13 | PAP 5060 P10 | GLY.PG 505560 F Gleitlagerbuchse |
14 | PAP 6020 P10 | GLY.PG 606520 F Gleitlagerbuchse |
15 | PAP 6030 P20 | GLY.PG 606530 A Gleitlagerbuchse |
16 | PAP 6030 P10 | GLY.PG 606530 F Gleitlagerbuchse |
17 | PAP 6040 P20 | GLY.PG 606540 A Gleitlagerbuchse |
18 | PAP 6050 P10 | GLY.PG 606550 F Gleitlagerbuchse |
19 | PAP 6060 P20 | GLY.PG 606560 A Gleitlagerbuchse |
20 | PAP 6060 P10 | GLY.PG 606560 F Gleitlagerbuchse |
ТЕХНИЧЕСКИЕ ДЕТАЛИ
Заставляет мир вращаться
Отличное скольжение и износостойкость, для всех типов движения, высокая грузоподъемность, хорошая коррозионная стойкость, немагнитный
Поверхность скольжения: | |
Материал опоры: | Бронзовая или стальная втулка |
Динамическая нагрузка: | ≤ 140 Н/мм² |
Статическая нагрузка: | ≤ 200 Н/мм² |
Скорость скольжения: | ≤ 2,5 м/с |
Значение трения: | 0,02 - 0,20 µ |
макс. значение PV: | 1,8 Н/мм² x м/с |
Температурная деформация: | -200 до +280 °C |
Обслуживание: | не требует обслуживания |
Допуск корпуса: | H7 |
Допуск после монтажа: | H9 |
Допуск вала: | f7 или f8 |
Материал вала: | Сталь, закаленная или неотпущенная, шероховатость Rz < 2-3 |
подшипники скольжения- воплощает принцип постоянного низкого износа скольжения.
Использованиепластика на металлической основематериал создал комбинацию материалов, которая объединяет превосходные свойства скольжения с несущей способностью и теплопроводностью металла.Использование твердых смазок в пластичной матрице позволяет работать без смазки маслом или смазкой – это подшипники скольжения Permaglide® в материалегруппа P1, вкл. P10.Однако не всегда возможно выполнить задачи применения подшипников скольжения с использованием изделий из материалов, не требующих обслуживания.В таких случаях доступны материалы с низким уровнем обслуживания P2.В зависимости от требований заказчика и конкретных применений, доступен ряд
не требующих обслуживания и низкообслуживаемыхматериалов с идентичной микроструктурой.Пористая бронзовая спеченная структура наносится на стальную или бронзовую основу и пропитывается соответствующей пластичной смесью.Твердая смазка образует пленку между поверхностями скольжения.Это способствует малошумной работе при постоянных скоростях и низких коэффициентах трения в течение всего срока службы компонента.Это достигается за счет смеси (политетрафторэтилена) с износостойкими и теплопроводными добавками. Невозможно найти желаемое решение для применения подшипников скольжения с использованием изделий из материалов, не требующих обслуживания, для всех задач и применений. Для таких задач и применений доступны материалы с низким уровнем обслуживания. В этом случае поверхность скольжения, воспринимающая нагрузку износа, сформулирована из матрицы PVDF (поливинилиденфторид).
Эквивалент PAP Buchsen
Уникальные особенности:
Возможна пожизненная смазка
Масса твердой смазки производится в специально адаптированном процессе смешивания. В параллельной непрерывной операции спекания бронзовый порошок спекается на стальной или бронзовой основе в качестве скользящего слоя. Это создает скользящий слой толщиной от 0,2 мм до 0,35 мм и объемом пор около 30 %. Далее полости заполняются твердой смазкой с помощью пропитывающих роликов.
Этот этап процесса контролируется таким образом, чтобы над скользящим слоем образовывался приработочный слой твердой смазки толщиной до 0,03 мм. В дальнейшей термической обработке корректируются характерные свойства системы материалов, а требуемые допуски по толщине композитного материала производятся с использованием управляемых пар роликов.
Предпочтительные области применения
2. Вращательные или колебательные движения
3. До скорости 2 м/с
4. Линейные движения
5. Диапазон температур от -200 °C до 280 °C
P2 Gleitlager Permaglide PAP Buchsen Equivalent
Возможна пожизненная смазка
Единица измерения | P20, P22*, P23* | P200, P202*, P203* | Не содержит свинца |
– | Нет | Да | pvmax |
МПа · м/с | 3 | 3.3 | pmax.stat. |
МПа | 70 при v ≤ 0,042 м/с | pmax.dyn. | pmax.dyn. |
МПа | 70 при v ≤ 0,042 м/с | 70 при v ≤ 0,047 м/с | vmax |
м/с | 3 при p ≤ 1,00 МПа | 3,3 при p ≤ 1,00 МПа | T |
°C | -40 to +110 | Чтобы | Чтобы |
уменьшить коэффициент трения и улучшить теплопроводность, в матрицу добавляются специальные добавки. Кроме того, поверхность скользящего слоя может быть дополнительно оснащена смазочными отверстиями для смазки или масла.Для подшипников Permaglide® с чрезвычайно высокими требованиями к производительности была разработана и применена пластичная матрица PEEK (поликетон), которая смешивается со специальными наноразмерными наполнителями для
улучшения ее трибологических свойств.Подобно подшипникам двигателя, растущие технические требования и минимизированный установочный зазор определяют усилия по разработке подшипников Permaglide®. В соответствии с требованиями заказчика не только выборочно разрабатываются геометрии и формы, но и оптимизируются как системы скользящих поверхностей, где учитывается целевое кинетическое усилие скользящих пар. Кроме того, клиентам не нужно адаптировать конструкцию своих узлов к скользящему элементу; подшипник Permaglide® оптимально адаптируется к конструкции узла.
Доступные типы:
Производитель | Продолжительность | JUM0240 | |
РАЗНОЕ | 186 × | PAP0203 P10 | |
PERMAGLID | 41 × | 2,00 x 3,50 x 3,00 мм | PAP0205 P10 |
PERMAGLID | 41 × | 2,00 x 3,50 x 5,00 мм | PAP0303 P10 |
PERMAGLID | 41 × | 3,00 x 4,50 x 3,00 мм | PAP0304 P10 |
PERMAGLID | 41 × | 3,00 x 4,50 x 3,00 мм | PAP0304 P10 |
PERMAGLID | 41 × | 3,00 x 4,50 x 4,00 мм | PAP0305 P10 |
PERMAGLID | 41 × | 3,00 x 4,50 x 4,00 мм | PAP0305 P10 |
PERMAGLID | 41 × | 3,00 x 4,50 x 5,00 мм | PAP0306 P10 |
PERMAGLID | 41 × | 3,00 x 4,50 x 6,00 мм | PAP0403 P10 |
PERMAGLID | 41 × | 3,00 x 4,50 x 6,00 мм | PAP0403 P10 |
PERMAGLID | 41 × | 4,00 x 5,50 x 3,00 мм | PAP0404 P10 |
PERMAGLID | 41 × | 4,00 x 5,50 x 3,00 мм | PAP0404 P10 |
PERMAGLID | 41 × | 4,00 x 5,50 x 4,00 мм | PAP0406 P10 |
PERMAGLID | 41 × | 5,00 x 7,00 x 5,00 мм | PAP0406 P10 |
PERMAGLID | 41 × | 4,00 x 5,50 x 6,00 мм | PAP0410 P10 |
PERMAGLID | 41 × | 4,00 x 6,00 x 6,00 мм | PAP0406 P14 |
PERMAGLID | 41 × | 4,00 x 5,50 x 6,00 мм | PAP0410 P10 |
PERMAGLID | 41 × | 4,00 x 5,50 x 10,00 мм | PAP0505 P10 |
PERMAGLID | 41 × | 4,00 x 5,50 x 10,00 мм | PAP0505 P10 |
PERMAGLID | 41 × | 5,00 x 7,00 x 5,00 мм | PAP0508 P10 |
PERMAGLID | 41 × | 5,00 x 7,00 x 5,00 мм | PAP0508 P10 |
PERMAGLID | 41 × | 5,00 x 7,00 x 8,00 мм | PAP0510 P14 |
PERMAGLID | 41 × | 5,00 x 7,00 x 10,00 мм | PAP0606 P10 |
PERMAGLID | 41 × | 6,00 x 8,00 x 6,00 мм | |
PERMAGLID | 41 × | 6,00 x 8,00 x 6,00 мм |
