| Наименование марки: | Graphite Bearing Design |
| Номер модели: | Втулки графита |
| МОК: | Бронзовая букса нормального размера небольшое количество минимального заказа |
| цена: | Oilless Bushings High Quality Price Ratio B2B |
| Условия оплаты: | Т/Т заранее |
| Способность к поставкам: | Бронзовые буксы онлайн, бронзовые подшипники покупки |

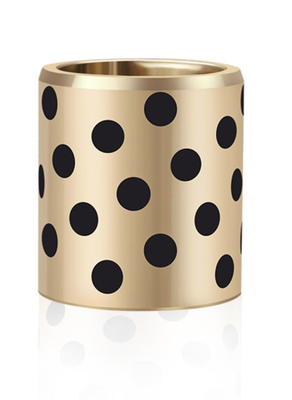

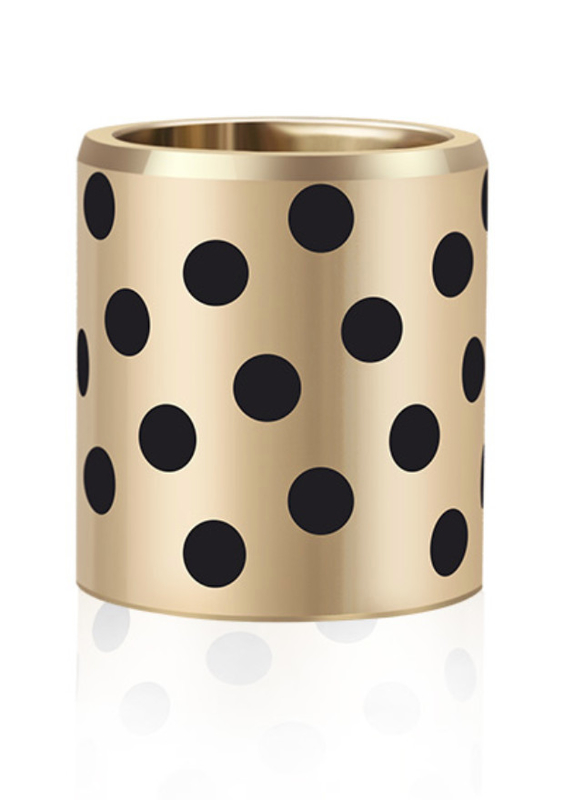

Подшипники с графитовой втулкой, в частности, марки C86300, широко используются в различных промышленных приложениях благодаря своим уникальным свойствам и конструкции без масла. Эти подшипники обладают рядом преимуществ, таких как превосходные самосмазывающиеся свойства, высокая термостойкость и коррозионная стойкость, что делает их пригодными для использования в сложных условиях.
Графитовый подшипник скольжения марки C86300 состоит из сплава на основе меди с высоким процентом графитовых частиц, внедренных в матрицу. Такое сочетание обеспечивает подшипникам отличную износостойкость и возможность работать без необходимости внешней смазки.
Безмасляная конструкция этих подшипников значительно снижает риск загрязнения и потребность в обслуживании, что делает их идеальными для применений, где смазка может быть затруднена или нежелательна. Кроме того, самосмазывающиеся свойства графитовых частиц позволяют подшипникам работать плавно и эффективно в течение длительных периодов времени.
Подшипники с графитовой втулкой доступны в различных размерах и конфигурациях для удовлетворения конкретных потребностей различных приложений. Оптовые поставщики предлагают эти подшипники по конкурентоспособным ценам, что позволяет клиентам приобретать оптом и экономить на расходах.
Подводя итог, можно сказать, что графитовые втулки подшипников, изготовленные из материала марки C86300, являются надежным и экономически эффективным решением для применений, требующих безмасляных самосмазывающихся подшипников. Их уникальные свойства и долговечность делают их популярным выбором среди промышленных пользователей.
F1126 - Направляющая втулка для набора эжекторов - DME - Мат. 2.0598 - 200HB - Графит
C86300.pdfБронзовый подшипник
Эквивалент материала бронзово-графитовой втулкиСостав ASTM C86300. Мы предлагаем оптовые и массовые заказы на бронзовые графитовые втулки для предприятий и коммерческого использования из Китая. Оптовые заказы доступны в наших стандартных допусках. а также множество других бронзовых безмасляных втулок из латуни и литой бронзы. Крупные заказы включают малые и большие размеры и/или индивидуальные размеры фланцев, которые изготавливаются на заказ из Китая. Пожалуйста, свяжитесь с нами по электронной почте сегодня и обязательно укажите предполагаемое количество заказа
чтобы мы могли предоставить вам более подробную информацию.
Легированные материалы
Втулки из марганцевой бронзы с графитовыми заглушками
Внутренний диаметр ¾” x внешний диаметр 1-1/8” x длина ¾”
1” внутренний диаметр x 1-3/8” внешний диаметр x ¾” длина
1-1/4” внутренний диаметр x 1-5/8” внешний диаметр x ¾” длина
| Модель | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Оценка Китайские бренды ГБ1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Сталь+ZCuSn6Zn6Pb3 | HT250 | ГКр15 |
| Международный ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Сталь+CuSn6Zn6Pb3Fe3Ni5 | - | В1 |
| Германия ДИН |
G-CuZn25 АИ5 |
ГБ-CuSn5Zn5Pb5 | ГБ-CuAI10Ni | ГБ-CuSn10 | Сталь+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| японский JIS |
HBsC4 | БК6 | AIBC3 | БК3 | БК6 | FC250 | SUJ2 |
| Соединенные Штаты ASTM/UNS |
С86300 | С83600 | С95500 | С90800 | С83600 | Класс40 | 52100 |
| Британский стандарт | HTB2 | ЛГ2 | АВ1 | ПБ4 | ЛГ2 | - | - |
Материал сплава химический состав
| Химические элементы | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu (%) | Отдых | Отдых | Отдых | - | - | ||
| Сн (%) | - | 6 | - | 10 | 6 | - | - |
| Цинк (%) | 25 | 6 | - | - | 6 | - | - |
| Никель (%) | - | - | - | - | - | - | - |
| ИИ (%) | 6 | - | 10 | - | - | - | - |
| Железо (%) | 3 | - | 3 | - | - | Отдых | Отдых |
| Мн (%) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Кр ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| С (%) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Si (%) | - | - | - | - | - | 1,0 - 1,3 | 0,15 -0,35 |
| Свинец (%) | - | 3 | - | - | 3 | - | - |
Технические параметры
| Производительность | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Макс.нагрузка P (Н/мм²) | 100 | 60 | 70 | 60 | 250 | ||
| Макс.скорость V (м/с) | Сухой0.4 масляный5 | 2 | 2 | 0,5 | 0.1 | ||
| Макс.PV (Н/мм²·м/с) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 | ||
| Плотность ρ( г/см3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Прочность на разрыв (Н/мм²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Удлинение (%) | > 10 | > 4 | > 10 | - | - | ||
| Твёрдость (HB) | > 210 | > 80 | > 80 | > 160 | ЧСС> 55 | ||
| Макс.температура (℃) | 300 | 350 | 300 | 400 | 350 | ||
| Коэффициент трения (μ) | Масляная смазка: 0,03 | Трение (сухое): 0,16 | |||||
Втулки из бронзы с графитовой пробкой являются самосмазывающимися и не требуют обслуживания. Эти втулки изготовлены из непрерывно литой бронзы и заткнуты твердыми смазочными пробками. Втулка и ее сопряжение
Поверхность всегда должна быть разделена пленкой смазки. С бронзовыми втулками с графитовой пробкой дополнительная смазка не требуется.
Поверхностный слой улучшен графитом для достижениянаименьший коэффициент
Графитовые втулки оптом и в больших количествах
SE 112 Графитовая втулка 50 62 50 мм C86300
Графитовые втулки Рабочая температура от -40℃ до 300℃, mos2, Допуски согласно стандарту TS12115
| Требования к химическим веществам | ||||||||||||
| Медь Сплав Номер UNS |
Состав, % макс., если не указано иное | |||||||||||
| никель | ||||||||||||
| Медь | Олово | Вести | Цинк | Железо | Включая | Алюминий | Марганец | Сурьма | Сера | Фосфор | Кремний | |
| Кобальт | ||||||||||||
| С86300 | 60,0–66,0 | 0.20 | 0.20 | 22,0–28,0 | 2,0–4,0 | 1.0А | 5,0–7,5 | 2,5–5,0 | ... | ... | ... | ... |
| С90500 | 86,0–89,0 | 9,0–11,0 | 0.30 | 1,0–3,0 | 0.20 | 1.0А | 0,005 | ... | 0.20 | 0,05 | 0,05Б | 0,005 |
| С91100 | 82,0–85,0 | 15,0–17,0 | 0,25 | 0,25 | 0,25 | 0,50А | 0,005 | ... | 0.20 | 0,05 | 1.0Б | 0,005 |
| С91300 | 79,0–82,0 | 18,0–20,0 | 0,25 | 0,25 | 0,25 | 0,50А | 0,005 | ... | 0.20 | 0,05 | 1.0Б | 0,005 |
| С93700 | 78,0–82,0 | 9,0–11,0 | 8,0–11,0 | 0,8 | 0,7С | 0,50А | 0,005 | ... | 0,50 | 0,08 | 0.10Б | 0,005 |
| А При определении минимального содержания меди ее можно рассчитать как сумму меди и никеля. | ||||||||||||
| Б Для непрерывного литья содержание фосфора должно быть не более 1,5%. | ||||||||||||
| С Содержание железа должно быть не более 0,35% при использовании для стальной основы. | ||||||||||||
Втулка сделана, пока вы ждете
Втулки для ремонта гидравлических цилиндров
Производство подшипников скольжения для гидравлических цилиндров
Фрезерные/токарные услуги
Сварка/Легкое изготовление
Инженерные работы на месте
Мы занимаем уникальное положение в отрасли ремонта втулок гидроцилиндров.
Услуги по замене втулок гидравлических цилиндров в Китае
|
Cu%1 |
% свинца |
Сн% |
% Zn |
% железа |
Ни%1,2 |
Ал% |
Мн% |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Химический состав бронзовых втулок по ASTM C86300 |
|||||||||||
|
60.00- |
|
|
22.00- |
2.00- |
|
5.00- |
2.50- |
||||
TheизносостойкостьМеталлическая основа с твердыми смазочными материалами может непрерывно обеспечивать источник смазки во время работы подшипника, обеспечивая самосмазывающуюся функцию. Благодаря сочетаниювысокая устойчивость к нагрузкам и ударамметалла инизкое трениефактор неметалла, этот материал хорош для различных условий работы.

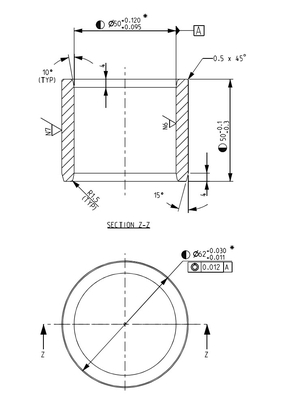

Чертеж размеров металлических самосмазывающихся подшипников:
ID50MM*OD62MM*ДЛИНА50MM
| Тип | 650 | 650S5 | 650W1 | 650W3 | 650С1 | 650S2 | 650S3 | |
| Материал | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||||
| Плотность | 7.8 | 8.9 | 7.8 | 8.9 | ||||
| Твёрдость по НВ | ≥210 | ≥250 | ≥210 | ≥230 | ≥70 | ≥150 | ≥75 | |
| Прочность на растяжение МПа | ≥750 | ≥800 | ≥755 | ≥755 | ≥250 | ≥500 | ≥270 | |
| Предел текучести МПа | ≥450 | ≥450 | ≥400 | ≥400 | ≥90 | ≥260 | ≥150 | |
| Удлинение % | ≥12 | ≥8 | ≥12 | ≥12 | ≥13 | ≥10 | ≥5 | |
| Коэффициент теплового расширения | 1,9x10*%/°С | 1,8x10*9/°С | 1,6x10^*/°С | 1,8x10*/°С | ||||
| Макс. рабочая температура. | -40~+300°С | -40~+400°С | ||||||
| Макс. нагрузка МПа | 50 | 75 | 75 | 100 | 50 | |||
| Макс. скорость м/с | Сухой | 0,5 | 0.1 | 0,5 | 0.1 | 0,5 | ||
| Смазанный | 1 | 0,25 | 1 | 0,25 | 2.5 | |||
| Макс. PV (Н/мм2*м/с) | Сухой | 1.65 | 1 | |||||
| Смазанный | 3.25 | 1.65 | ||||||
Приведенные выше данные рекомендованы viiplus. Проектные данные следует оценивать в соответствии с конкретными условиями применения.
CuZn25AI5Mn4Fe3Размер бронзовой втулки
линейный графит медный комплект втулка масляная самосмазывающаяся JDB ID 40 мм OD 45 мм 48 мм 50 мм
Самосмазывающийся, когда стандартная смазка нецелесообразна
Хорошо работает при различных нагрузках, типах и скоростях работы.
Устойчив к агрессивным и агрессивным средам
Превосходные характеристики при средних и высоких температурах до 600° F
Совместимо с большинством вязких смазочных материалов, а также масел и смазок.
| Смазка | Особенность | Типичные применения |
| СЛ1 Графит + Добавки |
Хорошая химическая стойкостьинизкое трение коэффициенты. Температура эксплуатации до +400oC |
Подходит для общепромышленного применения, подверженного воздействию атмосфера. |
| СЛ4 +MoS2+Добавки |
Низкий коэффициент тренияи хорошая смазка водой особенность. Температура эксплуатации до +300oC |
Подходит для условий смазки водой. включают в себя суда, гидравлические турбины и паровые турбины. |
Применение втулок с графитовыми заглушками практически безгранично. От сложных в обслуживании приложений до высокотемпературных сред и тяжелых нагрузок.
применения, бронзовые втулки с графитовыми пробками демонстрируют отличную службу и износостойкость. Такие применения включают:
Сталелитейные заводы, печные тяги, сушильное оборудование, обжарные печи, теплообменники, штампы для прессов, сборочные линии, станки, цепные конвейеры, морские сооружения, палубные краны,
Лебедки, Крышки люков, Рулевые тяги, Подъемное оборудование, Шинные и бумажные фабрики, Шарнирные подшипники для машин литья под давлением, Смесители, Измельчители, Измельчители, Строительная техника, Горнодобывающая промышленность
буровые установки, подшипники звеньев рукояти, экскаваторы и многое другое.
| ТИП | ОПИСАНИЕ |
| ВТУЛКА С ГРАФИТОВОЙ ЗАГЛУШКОЙ | 35*25*35 |
| 40*30*30 | |
| 40*30*35 | |
| 40*30*40 | |
| 40*30*45 | |
| 45*35*30 | |
| 45*35*35 | |
| 45*35*45 | |
| 45*35*50 | |
| 50*40*30 | |
| 70*60*60 | |
| 50*40*35 | |
| 50*40*40 | |
| 50*40*45 | |
| 50*40*50 | |
| 50*40*55 | |
| 55*45*45 | |
| 60*50*45 | |
| 60*50*50 | |
| 40x30x25 | |
| 48x38x55 | |
| 40x30x20 | |
| 55x45x60 | |
| 40x35x35 | |
| 38x25x30 | |
| 38x30x30 | |
| 38x30x45 | |
| 38x30x35 | |
| 38X30X40 | |
| 40x30x44.8 | |
| 40x30x45 | |
| 30x25x30 | |
| 45x30x45 | |
| 48x40x30 | |
| 40x30x34 | |
| 70x60x62 | |
| 38,8x30,8x30 | |
| 30*25*20 | |
| 33*25*30 | |
| 48*40*40 | |
| 75*60*60 | |
| 60*50*70 | |
| 75*60*65 | |
| 85*70*75 | |
| 36*30*35 | |
| 105*90*100 | |
| 100*85*95 | |
| 95*85*110 | |
| 95*85*95 | |
| 60*50*49 | |
| 60*50*50 | |
| 55*50*45 | |
| 50*45*40 | |
| 35*30*30 | |
| 80*65*60 | |
| 80*65*75 | |
| 86*71*85 | |
| 95*80*70 | |
| 80/70*60*27/5 | |
| 80/70*60*33/5 | |
| 35x25x30 | |
| 35x25x40 | |
| 45x35x30 | |
| 45x35x40 | |
| 55x45x40 | |
| 55x45x30 | |
| 55x45x50 | |
| 55x45x70 | |
| 62x45x43 | |
| 60x50x55 | |
| 60x50x60 | |
| 60x50x65 | |
| 65x55x40 | |
| 65x55x55 | |
| 65x55x60 | |
| 65x55x70 | |
| 65x55x75 | |
| 70x55x45 | |
| 70x55x50 | |
| 75x60x50 | |
| 75x60x75 | |
| 75x60x90 | |
| 80x60x50 | |
| 70x50x50 | |
| 65x50x50 | |
| 70x55x42 | |
| 60x50x45 | |
| 62x45x42 | |
| Графитовая заглушка втулки | 35*25*30 |
| 45*35*35 | |
| 33*25*20 | |
| 40*30*40 | |
| 45*35*50 | |
| 50*40*50 | |
| 50*40*60 | |
| 55*45*50 | |
| 60*45*60 | |
| 60*50*60 | |
| 60*50*70 | |
| 65*50*70 | |
| 65*55*50 | |
| 70*55*60 | |
| 75*60*50 | |
| 75*60*80 | |
| 80*65*60 | |
| 90*70*70 | |
| 90*75*70 | |
| 100*80*50 | |
| 90*80*100 | |
| 110*90*60 |
