| Наименование марки: | VIIPLUS |
| Номер модели: | Биметаллическое CuPb30 t |
| МОК: | Могущий быть предметом переговоров |
| цена: | обсуждаемый |
| Условия оплаты: | T/T |
| Способность к поставкам: | 200000 частей/соединяет одну неделю |

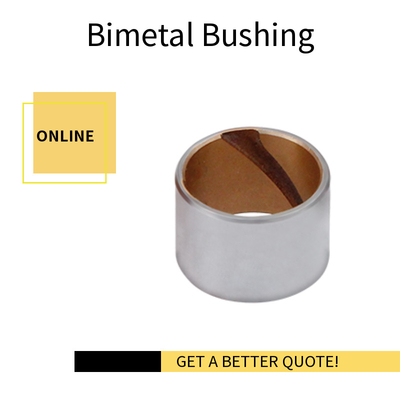

Двухслойная биметаллическая втулка CuPb30 относится к втулке, изготовленной из биметаллического материала, состоящего из меди (Cu) и свинца (Pb) с содержанием Pb примерно 30%. Этот тип втулки обладает превосходными самосмазывающими свойствами благодаря наличию свинца, который помогает снизить трение и износ во время работы. Кроме того, медная основа обеспечивает хорошую прочность и проводимость, что делает ее подходящей для различных применений, требующих высокой износостойкости и электропроводности. Слой CuPb30 обычно наносится на внутреннюю поверхность втулки методом литья или другими методами обработки металла для создания износостойкой и самосмазывающейся поверхности.
биметаллический подшипник со стальной основой и спеченным CuPb30 в качестве облицовочного слоя. Он хорошо работает в антизаклинивающем валу и скрывает посторонние вещества из-за высокого содержания свинца. При нанесении определенного мягкого сплава на втулку его можно использовать при высокой скорости и средней или низкой нагрузке, например, вкладыш коренного подшипника двигателя внутреннего сгорания, шатун и втулка коромысла.
| Свинцово-бронзовый сплав | CuPb30 | Максимальная температура | 170℃ |
| Грузоподъемность | 25 Н/мм² | Твердость сплава | HB30~45 |

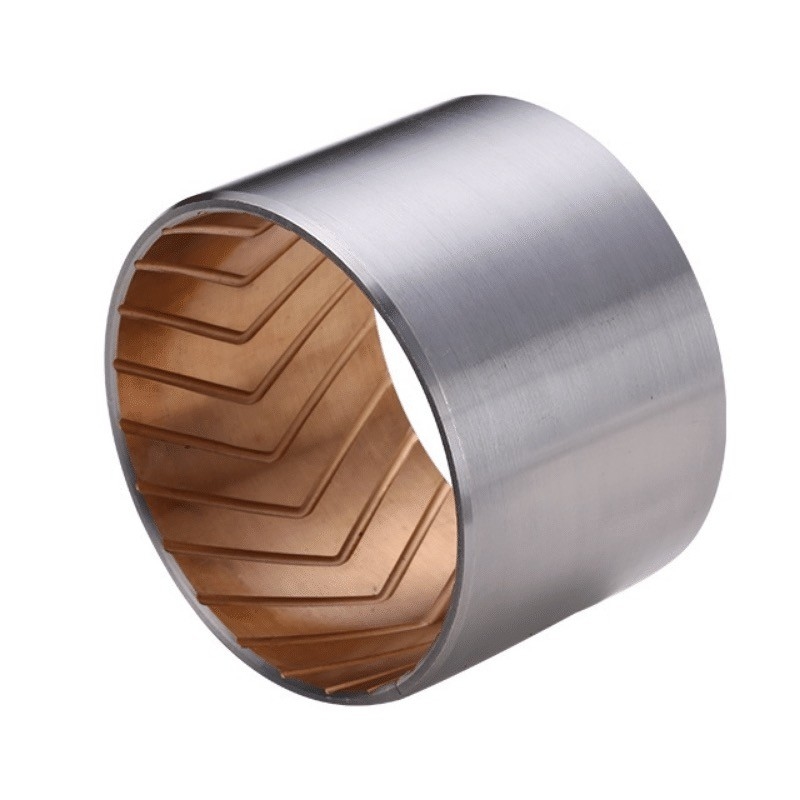

Биметаллические втулки-700 представляют собой биметаллические скользящие втулки со стальной полосой и спеченным CuPb30 в качестве поверхностного скользящего слоя.
Эти скользящие втулки имеют хорошую защиту от заклинивания и высокое содержание свинца, что означает, что они могут связывать больше частиц грязи и примесей, тем самым предотвращая заклинивание.
| МАТЕРИАЛ ПОВЕРХНОСТИ | ГРУЗОПОДЪЕМНОСТЬ | ДИАПАЗОН СОПРОТИВЛЕНИЯ СПЛАВА | ТЕМПЕРАТУРА ПРЕДЕЛ |
|---|---|---|---|
| CuPb30 | 25 Н/мм2 | HB30 HB45 | +170°C |
1. Спеченный бронзовый порошок: хорошая износостойкость и отличная несущая способность.
2. Стальная подложка: обеспечивает чрезвычайно высокую несущую способность, отличное рассеивание тепла.
3. Толщина медного покрытия 0,002 мм обеспечивает хорошую коррозионную стойкость.
Макс. нагрузка P | Статическая | 280 Н/мм2 |
Динамическая | 120 Н/мм2 | |
Макс. скорость скольжения V (м/с) | 2,5 м/с | |
Макс. фактор PV (Н/мм2.м/с) | 2,8 Н/мм2.м/с | |
Рабочая температура | Макс. смазанная | 150°C |
Макс. смазанная маслом | 250°C | |
Коэффициент трения | Смазанная | 0,05~0,12μ |
Смазанная маслом | 0,04~0,12μ | |
Шероховатость поверхности (Ra) | ≤0,8 µм | |
Твердость слоя сплава (HB) | 35-45 | |
Коэфф. линейного расширения | 19x10-6/K | |
Биметаллическая втулка-700 CuPb30 для тракторов и комбайнов широко используется в условиях высокой скорости и средней нагрузки, таких как подшипник главного двигателя, втулка шатуна, втулка коромысла и боковая пластина масляного насоса и т. д.
Стальной подшипник с подкладкой из свинцовой бронзы для смазываемых маслом применений. Этот материал обладает высокой несущей способностью и хорошими усталостными свойствами. Он широко используется в автомобильной промышленности, например, в компрессорах, рулевом управлении, гидроусилителе руля, подшипниках педалей, втулках шкворней, штифтах задней двери, механическом оборудовании для обработки и подъема, гидравлических двигателях, сельскохозяйственной технике и т. д.
| Химический состав | |||
| Материал | Состав сплава | Международный стандарт | Твердость сплава |
| Биметаллическая втулка 800 | JIS-LBC3/SAE-797 | CuPb10Sn10 | HB70-100 |
| Биметаллическая втулка 720 | JIS-LBC6/SAE-799 | CuPb24Sn4 | HB45-70 |
| Биметаллическая втулка 700 | JIS-KJ3/SAE-48 | CuPb30 | HB30-45 |
| Биметаллическая втулка 20 | JIS-AJL/SAE-783 | AlSn20Cu | HB30-40 |
| Технические данные | ||||
| Макс. нагрузка | Статическая | 120 Н/мм2 | Твердость сплава | 240 Н/мм2 |
| Динамическая | 60 Н/мм2 | Температура | -40°C~+250°C | |
| Макс. скорость (смазанная) | 2 м/с | Коэффициент трения | 0,08~0,20 | |
| Макс. PV | 2,8 Н/мм2*м/с | Теплопроводность | 60 Вт(м*к)-1 | |
| Разрушающая нагрузка | 350 Н/мм2 | Коэф. теплового расширения | 14*10-6*k-1 | |

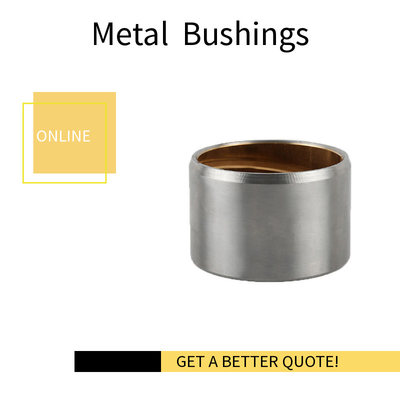

Биметаллические подшипники 700 основаны на листовой стали, продуктах с поверхностным спеканием CuPb30Material. Производство из-за высокого содержания свинца, поэтому как хорошая защита от заедания оси, так и посторонние предметы захоронены.
Если рабочая поверхность покрыта мягким сплавом, его можно использовать в качестве основного подшипника высокоскоростного двигателя внутреннего сгорания со средней и низкой нагрузкой, втулки шатуна и втулки коромысла.
