| Наименование марки: | VIIPLUS |
| Номер модели: | L-приклинки - смажьте свободную медь |
| МОК: | Могущий быть предметом переговоров |
| цена: | обсуждаемый |
| Условия оплаты: | Т/Т |
| Способность к поставкам: | Ключевые слова: "приобретенные" и "приобретенные" в соответствии с пунктом 1 настоящей статьи.Подшип |

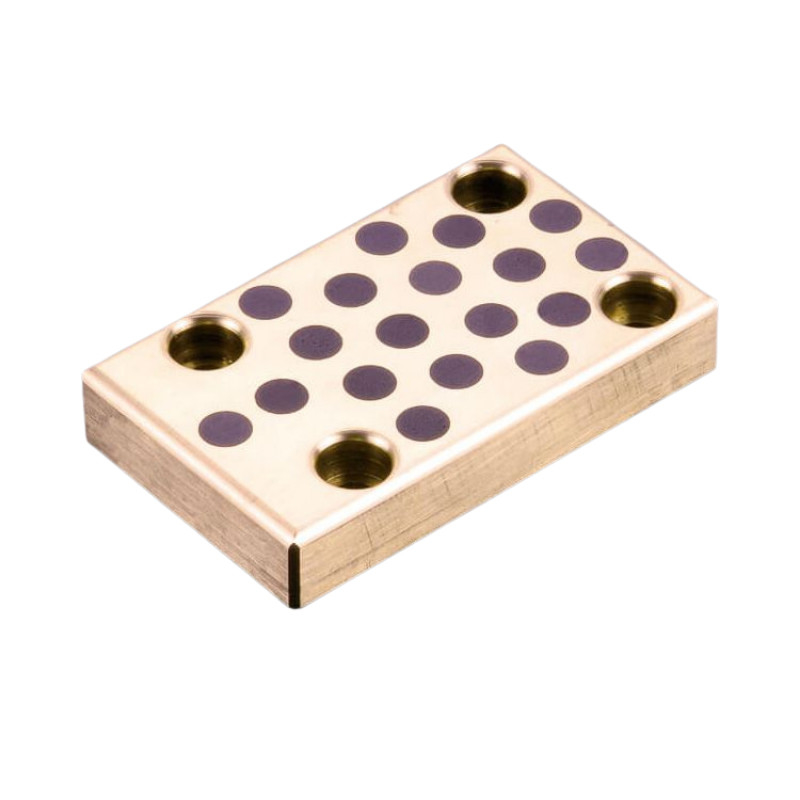

Направляющая скользящая пластина с самосмазывающимся бронзовым покрытием для штамповочных пресс-форм - это прецизионный компонент, разработанный для обеспечения плавной и надежной работы в штамповочных пресс-формах. Изготовленная из цельной бронзы, она обладает исключительной прочностью и износостойкостью, обеспечивая долговечность даже при высоких нагрузках и частом использовании.
Самосмазывающаяся функция направляющей скользящей пластины является ключевым преимуществом, которое снижает потребность в регулярной смазке и техническом обслуживании. Эта инновационная конструкция обеспечивает постоянную подачу смазки к контактным поверхностям, минимизируя трение и износ, что приводит к более плавной и эффективной работе.
Цельный бронзовый материал, выбранный для направляющей скользящей пластины, известен своими высокими механическими свойствами, включая прочность и жесткость. Этот материал также устойчив к коррозии, что делает его пригодным для использования в различных промышленных условиях.
Направляющая скользящая пластина с самосмазывающимся бронзовым покрытием для штамповочных пресс-форм проста в установке и интеграции в существующие системы штамповочных пресс-форм. Ее компактная конструкция и прецизионное изготовление обеспечивают надежную и безопасную посадку, сводя к минимуму возможность смещения или проскальзывания.
В целом, направляющая скользящая пластина с самосмазывающимся бронзовым покрытием для штамповочных пресс-форм является надежным и долговечным решением для штамповочных пресс-форм, требующих плавной и эффективной работы. Ее прецизионное изготовление, самосмазывающаяся конструкция и высококачественные материалы делают ее надежным выбором для промышленного использования.
бронзовые износостойкие полосы
Направляющая скользящая пластина, графитовая пластина, Спецификации и размеры некоторых деталей могут быть не полностью указаны.
Изготовление изделий на заказ
Направляющие - Безмасляный медный сплав
Подробная информация о самосмазывающихся подшипниках, безмасляных, безмасляных, направляющих втулках, износостойких пластинах, шайбах, L-Gibs, V-образных блоках. Контакты
Стандартные детали для штамповки и вырубки > Направляющие элементы > Безмасляные направляющие элементы
SelfLube производит L-gibs, квадратные направляющие и V-образные направляющие, которые используются для направления и контроля линейного перемещения в приложениях, где встречаютсябольшие нагрузки: штампы для металла, пресс-формы, специальные станки и тяжелое оборудование всех типов.
Изготовлены из цельнойалюминиевой бронзы либо с самосмазывающимсяграфитом, направляющие SelfLube доступны в широком диапазоне стандартных дюймовых и метрических размеров. И, если стандартная направляющая не подходит, SelfLube может экономично изготовить направляющие на заказ практически любого размера.
Кроме того, дополнительные типы направляющих, в основном относящиеся к штампам для металла, можно найти в разделе «Компоненты направляющих».

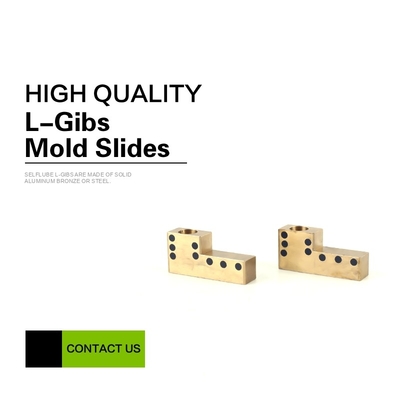

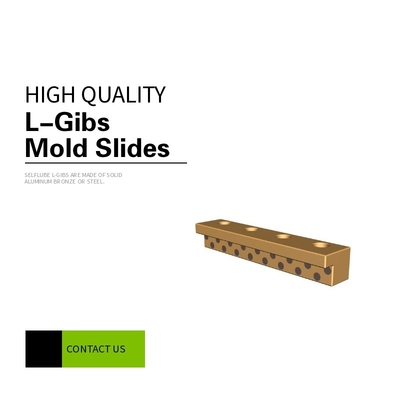

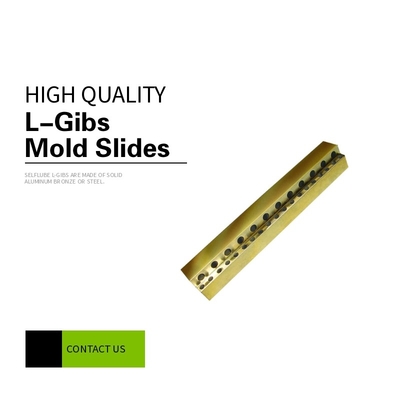

L-Gibs SelfLube изготовлены изцельной алюминиевой бронзы или стали. Наша алюминиевая бронза может быть заказана либо с самосмазывающимся графитом, либо без него, а также с предварительно просверленными монтажными отверстиями. Наша сталь доступна с отверстиями или без них. Мы не производим стальные L-Gibs с графитом. Используемые для направления и контроля линейного перемещения, эти компоненты выпускаются в различных стандартных размерах. Если стандартный размер не подходит для вашего применения, SelfLube может легко изготовить размер на заказ.
Бронза без отверстий
Бронза
Бронза с графитом без отверстий
Бронза с графитом
| Материал | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| Плотность | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Твердость по Бринеллю | >210 | >70 | >150 | >95 | >280 |
| Предел прочности при растяжении Н/мм2 | >750 | >200 | >600 | >260 | >540 |
| Предел текучести Н/мм2 | >450 | >90 | >260 | >150 | >450 |
| Удлинение % | >12 | >15 | >10 | >8 | >0.3 |
| Коэффициент линейного расширения |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| Макс. температура | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Макс. нагрузка Н/мм2 | 100 | 60 | 50 | 70 | 150 |
| Макс. скорость (сухая) м/мин | 15 | 10 | 20 | 10 | 15 |
| Макс. PV Н/мм2*м/мин (Смазка) |
200 | 60 | 60 | 80 | 200 |
| Деформация сжатия 300Н/мм2 |
<0.01мм | <0.05мм | <0.04мм | <0.05мм | <0.005мм |
| Скорость скольжения v: | 30 м/мин |
| Основной материал: | Специальная латунь (SO#50SP2) |
| Самосмазывающаяся: | Да |
| Смазка: | Графит |
| Давление на поверхность P: | 100 Н/мм² |
| P*v-значение: | 200 Н/мм² x м/мин |
| Рабочая температура: | -50°C / +200°C (макс. 300°C) |
| Коэффициент трения: | 0,07 |
Направляющие L-Gibs для пресс-форм Высокая твердость пропитанный латунный подшипник с твердой смазкой улучшен на направляющих L-Gibs для пресс-форм за счет дальнейшего повышения твердости высокотвердой латуни, что приводит кболее высокой нагрузочной способности и лучшей износостойкости. Продукты широко используются в машинах непрерывного литья, горнодобывающем оборудовании, инженерном оборудовании, машинах для литья под давлением и т. д. Из-за высокой твердости их трудно обрабатывать и отделывать, рекомендуется только для действительновысоконагруженных применений.
| Основной материал | CuZn25A16Fe3Mn3 | Динамическая нагрузка | 120Н/мм² |
| Твердость основания | HB210~275 | Коэффициент трения | <0.16 |
| Максимальная температура | 300℃ | Предел скорости | сухой 0,4 м/с, масло 5 м/с |
СамосмазывающиесяL-Gibs обеспечивают долговечную износостойкую поверхность длявысокопроизводительных пресс-форм с использованием направляющих и кулачков. L-Gibsлегко обрабатываются и могут быть сформированы в любую конфигурацию, не требуя специальных инструментов.
Они поставляются без предварительно просверленных отверстий, обеспечивая гибкость в отношении схем монтажа. Это позволяет работать вокруг водопроводных линий и других компонентов в пресс-форме.
Низкий коэффициент трения обеспечивает долговечную износостойкую поверхность
Отсутствие предварительно просверленных отверстий обеспечивает гибкость схемы монтажа
Жесткий допуск
| Номер детали | A Выбираемый |
S Выбираемый |
W | T | X | Y | d1 | d2 | h | |
| Тип | B | |||||||||
| (Безмасляный медный сплав) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
