| Наименование марки: | VIIPLUS |
| Номер модели: | Бронзовая плита носки с врезанным твердым материалом смазки |
| МОК: | Могущий быть предметом переговоров |
| цена: | обсуждаемый |
| Условия оплаты: | Т/Т |
| Способность к поставкам: | Ключевые слова: "приобретенные" и "приобретенные" в соответствии с пунктом 1 настоящей статьи.Подшип |

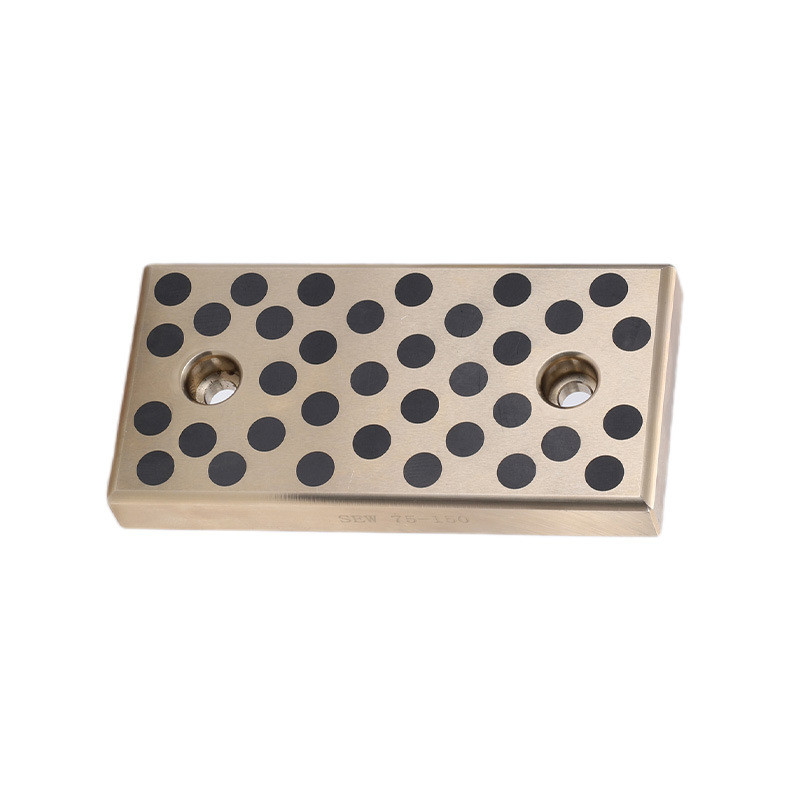

Самосмазывающаяся бронзовая износостойкая пластина является критически важным компонентом в оборудовании для литья под давлением, обеспечивая исключительную износостойкость и самосмазывающиеся свойства. Ее уникальная конструкция и состав материала обеспечивают плавную работу и продленный срок службы в различных приложениях для формования и литья под давлением.
Износостойкая пластина обычно изготавливается из бронзового сплава, который включает в себя смазку, такую как графит или дисульфид молибдена. Эта смазка равномерно распределяется по всему материалу, обеспечивая непрерывную смазку в процессе формования. По мере износа пластины смазка выделяется, уменьшая трение и износ сопрягаемых поверхностей.
Сам бронзовый сплав обладает превосходной прочностью и долговечностью, что делает его пригодным для работы при высоких давлениях и температурах. Сочетание свойств сплава и самосмазывающейся функции гарантирует, что износостойкая пластина выдержит жесткие требования оборудования для литья под давлением.
Установка самосмазывающейся бронзовой износостойкой пластины в оборудовании для литья под давлением может значительно повысить эффективность и производительность процесса формования. Уменьшая трение и износ, пластина помогает поддерживать точность и качество формованных деталей. Кроме того, уменьшение потребности в техническом обслуживании и замене деталей может снизить общие эксплуатационные расходы.
В заключение, самосмазывающаяся бронзовая износостойкая пластина является важным компонентом оборудования для литья под давлением, обеспечивая исключительную износостойкость, самосмазывающиеся свойства и долговечность. Ее установка может повысить эффективность, производительность и экономическую эффективность процесса формования.

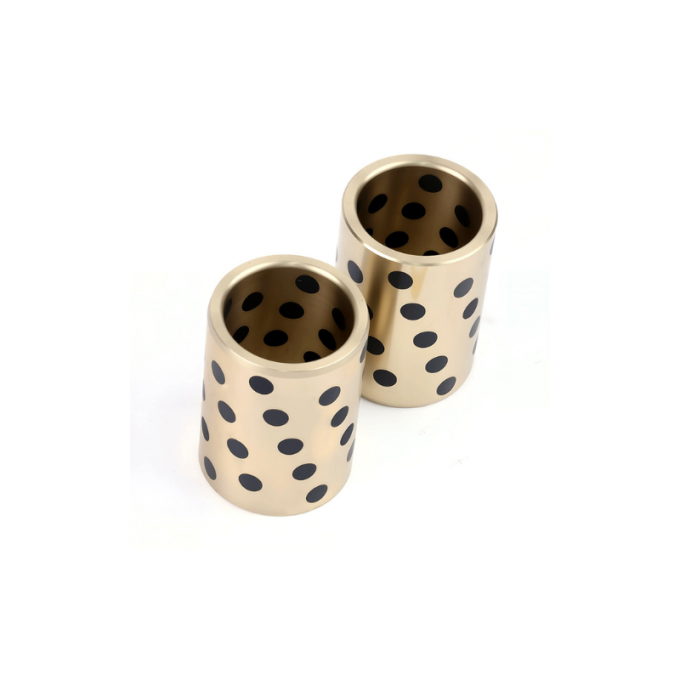

Графитопропитанные бронзовые скользящие безмасляные втулки - это самосмазывающаяся подшипниковая пластина, состоящая извысококачественной бронзыс графитовыми канавками.
Бронзовая безмасляная износостойкая пластина служит опорой длявысоких нагрузок,в то время как графитовые вставки являются твердой, безмасляной смазкой.
По мере образования смазки между подшипником и сопрягаемой поверхностью образуется графитовая пленка, что приводит к низкому коэффициенту трения в начале относительного движения.
• Тщательно отполировано
• Высокая точность
• Точность размеров
Найдите поставщиков, производителей, продукты и спецификации, связанные с бронзовыми износостойкими пластинами, на bronzegleitlager.com - надежном источнике информации о бронзовых износостойких пластинах.
Профессионал в области промышленного оборудования и компонентов бронзовых износостойких пластин, металлические износостойкие полосы
стандартные износостойкие пластины VDI/NAAMS.
Мы предлагаем широкий выбор стилей и размеров бронзовых износостойких пластин для вашего выбора.
прецизионная шлифованная пластина
АвтомобилестроениеИзносостойкие пластины
Износостойкие изделия
Бронзовые и самосмазывающиеся бронзовые износостойкие пластины на основе чертежей клиентов.
специализируемся на поставке обработанных и готовых бронзовых деталей для использования клиентами.
Мы адаптируемся к требованиям наших клиентов, предлагая гибкие производственные мощности как для отдельных деталей, так и для больших партий или серий, всегда соблюдая жесткие сроки.
Наши средства производства и контроля позволяют нам соответствовать допускам и спецификациям, установленным нашими клиентами, достигая высокого уровня точности.
Многие из наших полностью обработанных бронзовых износостойких пластин являются самосмазывающимися. Это достигается путем заполнения бронзовой пластины графитовыми заглушками.
Бронзовые металлические подшипники, бронзовая износостойкая пластина с графитовыми заглушками обеспечивают как хорошую износостойкость, так и отличные самосмазывающиеся свойства подшипников.
Это обозначение позволяет бронзовым упорным подшипникам работать без технического обслуживания с использованием масла или смазки.
Он широко используется в области высоких нагрузок и прерывистого движения, а также в условиях колебательного движения, таких как сборочная линия автомобилей, водяные турбины, плотины и машины для литья пластмасс под давлением.
В зависимости от различных условий работы доступны различные типы различных сплавов.
| № | DIN | № материала | Обозначение | Стандарт ASTM | Пропорциональный | Плотность (г/см³) | Предел текучести 0,2% (МПа) | Предел прочности при растяжении (МПа) | Удлинение (%) | Модуль упругости (МПа) | Твердость (HB) | Применение |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | Широко используется в автомобилестроении, аэрокосмической и морской технике для компонентов, требующих хорошей прочности и коррозионной стойкости. Признан во всем мире за универсальность и производительность. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Еще не стандартизировано | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | Обычно используется при производстве подшипников, втулок и компонентов, требующих высокой грузоподъемности и износостойкости, особенно в морских и промышленных применениях. |
| 2.1061.03 | CuSn12Pb | Еще не стандартизировано | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | Используется в морской, аэрокосмической и тяжелой технике для производства подшипников и компонентов, требующих высокой прочности и долговечности. Известен для экстремальных нагрузок и высоких коррозионных сред. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | Используется в подшипниках для тяжелых условий эксплуатации, гидравлических компонентах и морском оборудовании. Предназначен для высоких нагрузок и устойчивости к коррозионному воздействию. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Еще не стандартизировано | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | Обычно используется при производстве подшипников, шестерен и компонентов, требующих высокой износостойкости. Известен хорошей обрабатываемостью и коррозионной стойкостью, особенно в морской среде. Все права на перечисленный контент защищены https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | Еще не стандартизировано | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | Еще не стандартизировано | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| Примечание: Коды форм поставки: .01 = литье в песчаные формы, .02 = литье в кокиль, .03 = центробежное литье, .04 = непрерывное литье. | ||||||||||||
Алюминиевая бронза с графитовыми заглушками
Износостойкие пластины и износостойкие изделия доступны в дюймовых или метрических размерах
Безмасляные подшипники были разработаны для применений с высокой нагрузкой и низкой скоростью и изготавливаются из высокопрочной бронзы, отлитой методом вращения, с использованием специально сформированной графитовой заглушки в качестве смазки.
Наш ассортимент безмасляных скользящих пластин доступен в метрических и имперских размерах.
① Пленка твердой смазки
② Заглушка твердой смазки
③ Бронзовая подложка
■ Низкий коэффициент трения
■ Отсутствие предварительно просверленных отверстий – обеспечивает гибкость в схемах монтажа
■ Стандартная схема расположения заглушек, разработанная для максимальной смазки поверхности
■ Небольшой допуск для облегчения установки
1. Полностью самосмазывающиеся
2. Отличная износостойкость
3. Низкий коэффициент трения
4. Широкий диапазон рабочих температур
5. Коррозионная и химическая стойкость
6. Разработаны для превышения ваших требований
7. Конкурентоспособная стоимость
Предлагаем вам полный выбор продуктов, которые включают безмасляные пластины, безмасляные износостойкие пластины, графитопропитанные бронзовые пластины / износостойкие пластины и графитонаполненные бронзовые пластины.
Стандартная скользящая износостойкая пластина SESW Bronze Oilless
| Скорость скольжения v: | 30 м/мин |
| Основной материал: | Специальная латунь (SO#50SP2) |
| Самосмазывающаяся: | Да |
| Смазка: | Графит |
| Давление на поверхность P: | 100 Н/мм² |
| Значение P*v: | 200 Н/мм² x м/мин |
| Рабочая температура: | -50°C / +200°C (макс. 300°C) |
| Коэффициент трения: | 0,07 |
| скользящая пластина | направляющая скольжения |
Плоские изделия
Бронзовое покрытие с графитовыми заглушками и без них
Стандартные L-образные направляющие с монтажными отверстиями и без них, самосмазывающиеся L-образные направляющие с монтажными отверстиями и без них
Особенности продукта
Бронзовые износостойкие пластины имеют толщину 20 мм и доступны из бронзового материала с графитом.
МАТЕРИАЛЫ:
* Самосмазывающиеся бронзовые износостойкие пластины изготавливаются из бронзы или стали с графитовыми заглушками.
Заглушки покрывают 20-25% поверхности износа.
Пресс-формы для литья пластмасс под давлением ■Специальные станки ■Прессование ■Специальные скользящие применения
Износостойкие пластины – серия NAAMS – метрический размер
Бронзовые износостойкие пластины – автомобилестроение – дюймовый размер
Скользящая пластина, соответствует снятым с производства SES и SOU
| Название статьи | Ширина W | Длина L | Высота H | l1 | l2 | CAD-загрузка | Запрос |
|---|---|---|---|---|---|---|---|
| SESW 28-75 | 28 | 75 | 20 | 45 | - | ||
| SESW 28-100 | 28 | 100 | 20 | 50 | - | ||
| SESW 28-150 | 28 | 150 | 20 | 100 | - | ||
| SESW 38-75 | 38 | 75 | 20 | 45 | - | ||
| SESW 38-100 | 38 | 100 | 20 | 50 | - | ||
| SESW 38-150 | 38 | 150 | 20 | 100 | - | ||
| SESW 48-75 | 48 | 75 | 20 | 45 | - | ||
| SESW 48-100 | 48 | 100 | 20 | 50 | - | ||
| SESW 48-125 | 48 | 125 | 20 | 75 | - | ||
| SESW 48-150 | 48 | 150 | 20 | 100 | - | ||
| SESW 48-200 | 48 | 200 | 20 | 150 | - | ||
| SESW 58-75 | 58 | 75 | 20 | 45 | - | ||
| SESW 58-100 | 58 | 100 | 20 | 50 | - | ||
| SESW 58-150 | 58 | 150 | 20 | 100 | - | ||
| SESW 75-75 | 75 | 75 | 20 | 25 | - | ||
| SESW 75-100 | 75 | 100 | 20 | 50 | - | ||
| SESW 75-125 | 75 | 125 | 20 | 75 | - | ||
| SESW 75-150 | 75 | 150 | 20 | 100 | - | ||
| SESW 75-200 | 75 | 200 | 20 | 150 | - | ||
| SESW 100-100 | 100 | 100 | 20 | 50 | 50 | ||
| SESW 100-125 | 100 | 125 | 20 | 75 | 50 | ||
| SESW 100-150 | 100 | 150 | 20 | 100 | 50 | ||
| SESW 100-200 | 100 | 200 | 20 | 150 | 50 | ||
| SESW 100-250 | 100 | 250 | 20 | 200 | 50 | ||
| SESW 100-300 | 100 | 300 | 20 | 200 | 50 | ||
| SESW 125-125 | 125 | 125 | 20 | 75 | 50 | ||
| SESW 125-150 | 125 | 150 | 20 | 100 | 50 | ||
| SESW 125-200 | 125 | 200 | 20 | 150 | 50 | ||
| SESW 125-250 | 125 | 250 | 20 | 200 | 50 | ||
| SESW 125-300 | 125 | 300 | 20 | 200 | 50 | ||
| SESW 125-350 | 125 | 350 | 20 | 200 | 50 | ||
| SESW 150-150 | 150 | 150 | 20 | 100 | 100 | ||
| SESW 150-200 | 150 | 200 | 20 | 150 | 100 | ||
| SESW 150-250 | 150 | 250 | 20 | 200 | 100 |
1. Нечувствительность к грязной среде
2. Устойчивость к ударным нагрузкам и вибрациям на малых скоростях
3. Обеспечивает работу с плохой обработкой поверхности вала
4. Хорошая устойчивость к коррозионным условиям
| Материал | Базовая бронза | 500SP: CuZn25Al6Fe3Mn3 |
| SL2 | Твердая графитовая смазка | |
| Плотность | 8,2 г/см3 | |
| Предел прочности при растяжении | >=755 Н/мм2 | |
| Противоударная прочность | >=400~500 кДж/м3 | |
| Твердость | >=200HB | |
| Максимальное давление нагрузки | 100 Н/мм2 / 120 Н/мм2(500SP120) | |
| Предел скорости | 0,5 м/с | |
| Предел значения PV | 1,65 Н/мм2.м/с | |
| Коэффициент трения | Смазка маслом | 0,03 |
| Сухое трение | 0,16 | |
| Рабочая температура |
-50~+300°C |
■ Бронза с самосмазывающимися графитовыми заглушками для двустороннего износа
■ Готов к использованию
■ Твердая бронза доступна по запросу
Продукт широко используется в машинах непрерывного литья, горнодобывающей технике, судовой технике, турбинах, машинах для литья под давлением, автомобильных пресс-формах и т. д...
Обработанные бронзовые износостойкие детали
