| Наименование марки: | https://viiplus.com |
| Номер модели: | В оболочке бронзовый сползая пробитый подшипник, с прокалываниями, DIN 1494 Низко-обслуживания/ISO 3 |
| МОК: | Втулка нормального размера отсутствие количества минимального заказа |
| цена: | Flange Bronze Bushings High Quality Price Ratio B2B |
| Условия оплаты: | ТТ заранее |
| Способность к поставкам: | Пефорированный бронзовый подшипник, простые бронзовые в оболочке подшипники |

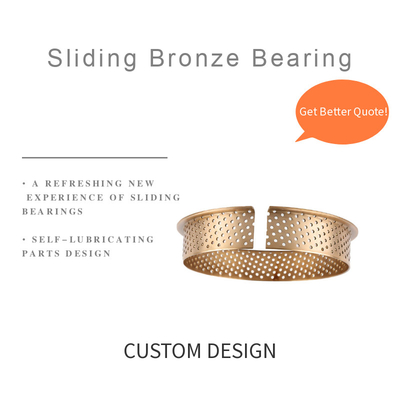

Сплит-тип Cusn8 Бронзовый фланцевый подшипник: надежное решение Viiplus для применений с тяжелыми
В отраслях, где машины сталкиваются с неустанным стрессом, высокими нагрузками и суровыми условиями,бронзовые подшипникиЯвляются ли незамеченные герои, обеспечивающие плавные операции. Viiplus поднимает этот критический компонент с егоРасколотый тип Cusn8 Бронзовый фланцевой фланце-Инжинирирован для непревзойденной долговечности, простой установки и производительности без технического обслуживания. Узнайте, как эти подшипники превосходят традиционные решения в требовательных настройках.
Разработан для скользящих приложений, требующихустойчивость к износуИдолговечность, Подшипники Viiplus разделенного типа объединяют верхние свойстваCusn8 Бронзовый сплавС инновационной техникой. Вот что отличает их:
Раздельный дизайн для легкой установки
Cusn8 бронзовый сплав: построен для выдержания
Фланцы для повышенной стабильности
Самосмазывая эффективность
Подшипники фланца сплит -типа Viiplus доверяют в отраслях, требующих надежности под давлением:
Флагманский продукт в портфеле Viiplus, этот подшипник иллюстрирует точность и устойчивость:
Технические спецификации:
Обновление до подшипников с разделенным типом Viiplus cusn8.
Независимо от того, модернизируете ли вы машины или проектируете новые системы, Viiplus обеспечивает подшипники, которые преуспевают в экстремальных условиях. Сократить время простоя, повысить эффективность и сократить затратыС компонентами, построенными на длительный срок.
Свяжитесь с Viiplus сегодняДля цитат, технической поддержки или индивидуальных решений. Давайте продолжим движение машины!
Мета Описание: Откройте для себя подшипники с разделенным типом Viiplus Cusn8 Bronze Flide Flide Purnings-High-Moad, Self-смазывание и совместимые с ROHS. Идеально подходит для строительства, морской и автомобильной промышленности. Исследуйте характеристики и приложения.
Ключевые слова: Бронзовые подшипники расщепления, подшипники фланца Cusn8, раздвижные подшипники без технического обслуживания, обернутая бронзовая втулка 090, промышленные бронзовые втулки, подшипники Viiplus, бронзовый сплав с высокой грузоподъемностью.

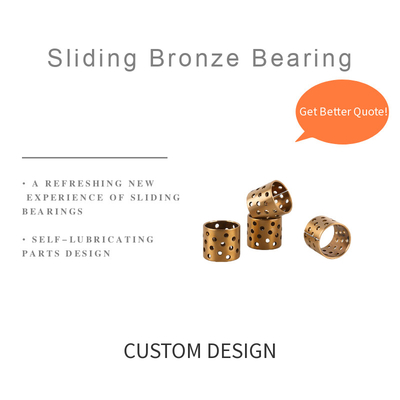

Обернутые бронзовые перфорированные подшипники, Разделенная бронзовая втулка широко используется дляГорнодобывающая техника.
бронзовые втулки, обернутые втулки, сделаны из кованыхCusn8материал и, несмотря на их тонкостенную структуру, они выдерживают оченьВысокие нагрузкиПолем Следовательно, эти бронзовые втулки предназначены для бронзовых качающихся втулок (колеблющееся движение), наиболее распространенное использование для свернутых втулок.
Отличный оловянный бронзовый материал обеспечивает втулки сОтличные скользящие свойства и высокая устойчивость к износу.
С одной стороны, используются свернутые втулки в стандартизированных измерениях с карманами смазки. Преимущество такого типа втулки в том, чтоЭто может быть сокращено до любой желаемой длины.
Мы также предлагаем специальные дизайны и размеры в соответствии с вашими спецификациями.
| Удельная гравитация: 8,8 кг/дм3 | Коэффициент термического расширения (20 - 300 ° C): 18,5 10-6/K |
| Теплопроводность: 60 Вт/мк | Модуль эластичности (20 ° C): 115 кН/мм2 |
| Твердость: 125 Hb | Растяжение прочности rм; 470 Н/мм2 |
| 0,2%-жит точка RPP0,2: 300 Н/мм2 | Удлинение при переломе А: 40 % |
Жестяная бронза с отличными скользящими свойствами. Материал особенно подходит, когдаТребуются высокая устойчивость к износу, коррозионная устойчивость и усталость.
Из-за тонкостенной конструкции свернутых втулок они могут очень поглощатьВысокие специфические силы.Они могут быть выше, чем для относительно толстостенных втулок. ОченьВозможны высокие нагрузки, особенно с качающимися бронзовыми втулками (колеблющееся движение).
| Обозначение материала:Cusn8pDIN ISO 4382-2 |
Композиция (значения руководства масса фракция): Cu 91,3%, SN 8,5%, P 0,2% |
| Номинальное измерение d1 | Устойчивая толерантность | ||
| больше, чем | до | Жилье H7 | бронзовые втулки внутри-Ø После того, как он превратился в корпус H7 (середина) |
| 10 | 18 | 0 / +0,018 | 0 / +0,043 |
| 18 | 30 | 0 / +0,021 | 0 / +0,052 |
| 30 | 50 | 0 / +0,025 | 0 / +0,062 |
| 50 | 80 | 0 / +0,030 | 0 / +0,074 |
| 80 | 120 | 0 / +0,035 | 0 / +0,087 |
| 120 | 180 | 0 / +0,040 | 0 / +0,100 |
| 180 | 250 | 0 / +0,046 | 0 / +0,115 |
| 250 | 305 | 0 / +0,052 | 0 / +0,130 |
Проверка в соответствии с DIN 1494/ISO 3547 Часть 2
Диаметр фланца [D3] определяется в соответствии с DIN ISO 2768 с грубым
Толерантность к ширине для цилиндрических и фланцевых бронзовых втулок
Ширина [б1] до внешних диаметров [D2] 100 мм: ± 0,25 мм
Ширина [б1] больше, чем наружные диаметры [D2] 100 мм: ± 0,5 мм

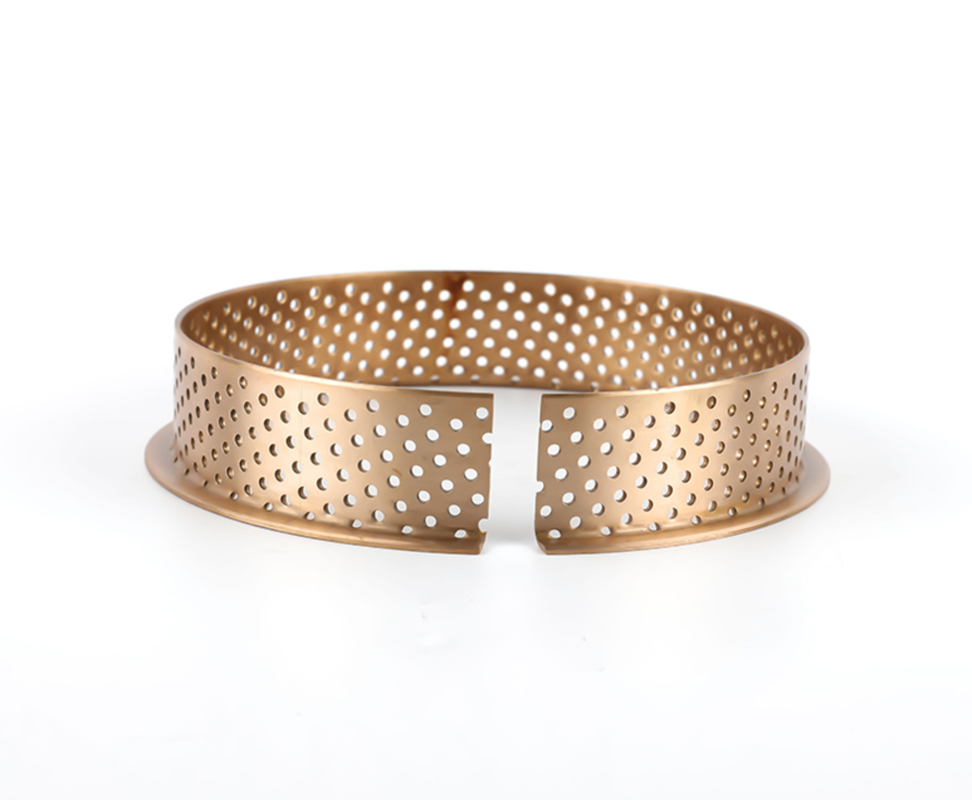

Слайд -подшипник фланца с рисунком отверстия
Слайд-подшипники с рисунком отверстия LD Слдеи с рисунком отверстия (LD = долгосрочная смазка с депо) подходят для всех типов смазки. Втулки с смазкой отступники ST могут быть легко заменены слайдными подшипниками с помощью шаблона отверстия LD. Преимущества: Значительно более крупные смазки по сравнению с втулками с канавками или смазками.
Бронза с высокой нагрузкой с очень хорошей тепловой стабильностью, очень хорошей коррозионной стойкостью, износостойкой. Затвердевшие валы необходимы при высоких нагрузках.
Использовать:Сферические простые бронзовые втулки под шоковыми и ударами, бронзовые втулки в гидравлических цилиндрах, бронзовые втулки в привязках суставов экскаваторов и в сельскохозяйственной машине.
Для фланцевых втулок:
|
Приложение : |
подъем, горнодобывающая техника, |
|
Материал: |
Cusn8p |
|
Плотность: |
8,8 г/см3 |
|
Максимальная динамическая нагрузка: |
100N/мм² |
|
Максимальная линейная скорость (смазка): |
2 м/с |
|
MAX PV Значения Grease: |
2,8 н/мм² · м/с |
|
Прочность давления |
> 460N/мм² |
|
Сила урожайности N/MM2 |
> 280n/мм2 |
|
Твердость: |
90-150 |
|
Спариваясь |
Твердость ≥50, шероховатость 0,4-1,0 |
|
Рабочая температура |
-40 ~+150ºC |
|
Коэффициент трения |
0,06 ~ 0,15 |
|
Линейный коэффициент расширения |
18,5 × 10-6/к |
|
коэффициент теплопроводности |
58 Вт/м · к |
Сочетание постоянно растущей плотности мощности и энергоэффективности, в сочетании с постоянно растущими требованиями срока службы и экономической эффективности, приводят квсе более высокие требования к компонентам и производствуПолем Объединив специально разработанные и изготовленныеВысокопроизводительные материалыБлагодаря наиболее передовым производственным технологиям как для повернутых, так и для подшипников, бронзовых подшипников идеально подходят для нынешних и будущих требований строительства и сельскохозяйственной техники и гидравлической промышленности.
Бронзовый подшипник изготовлен из бронзы с нефтяными отверстиями, равномерно распределенными на нем. При его сборке подшипник должен быть смазывается смазкой, прежде чем оба конца подшипника будут собраны с уплотнениями. FB092 имеет преимущества обильного хранения масла, простой в сборе или легко обрабатываемых и т. Д. Он может заменить втулки, изготовленные полным медным материалом, кроме того, он подходит для условий средней нагрузки и низкой скорости, включая машину для конвейера. подъемная машина, Windlass, Aligning Machine и т. Д.
|
Базовый материал |
Cusn8p0.3 или cusn6.5p0.1 |
||
|
Твердость |
HB90 ~ 120 |
Температурная ограничение |
-100 ℃ ~ 200 ℃ |
|
Грузоподъемность |
60N/мм² |
Ограничение скорости |
2,5 м/с |
|
Номинальное измерение D1 |
|
Устойчивая толерантность |
|
|---|---|---|---|
|
больше, чем |
до |
Жилье H7 |
Упорно внутри-Ø после того, как он встал в жилье H7 (середина) |
|
10 |
18 |
0 / +0,018 |
0 / +0,043 |
|
18 |
30 |
0 / +0,021 |
0 / +0,052 |
|
30 |
50 |
0 / +0,025 |
0 / +0,062 |
|
50 |
80 |
0 / +0,030 |
0 / +0,074 |
|
80 |
120 |
0 / +0,035 |
0 / +0,087 |
|
120 |
180 |
0 / +0,040 |
0 / +0,100 |
|
180 |
250 |
0 / +0,046 |
0 / +0,115 |
|
250 |
305 |
0 / +0,052 |
0 / +0,130 |
|
S* |
F1 |
F2 |
|
1 |
0,6 ± 0,4 |
максимум 0,4 ** |
|
1,5 |
0,6 ± 0,4 |
0,4 ± 0,3 ** |
|
2 |
1,2 ± 0,4 |
0,4 ± 0,3 |
|
2,5 |
1,8 ± 0,6 |
0,6 ± 0,4 |
* s = b2 = (d2 - d1) / 2
** Дополнительные округлые углы
Втулки с надрезами смазки - это скользящие элементы, которые зарекомендовали себя в течение многих лет. Смазочные депрессии, уже интегрированные в ремни, равномерно распределены по всей бегущей поверхности. Они заполнены смазкой до того, как вал будет собран, и обеспечивают ровную пленку смазки над всем подшипником.
Преимущество кустов с ярмами смазки состоит в том, чтоОни могут быть сокращены до любой желаемой ширины, не вызывая никаких недостатков для ям смазки.
В отличие от известных конструкций из простых бронзовых втулок, в которых втулка и уплотнение должны быть установлены отдельно, также можно получить втулку и уплотнение в качестве полной части.
Это не просто втулка и вал, которые важны в трибологической системе; Смазка и окружающая среда (например, воздух, газ, соленая вода, пыль и т. Д.) Не менее важны. Среда, как правило, не контролируется, в отличие от смазки.
Смазка не только улучшает скользящие свойства; Также достигаются дальнейшие преимущества:
Трение вызвано взаимодействием двух тел под нагрузкой и движением. Чтобы уменьшить трение и износ, смазка выполняет чрезвычайно важную функцию: она отделяет металлические поверхности втулки и вала.
1. Нажатие в бронзовых втулках
Втулка прижата с установленными уплотнениями. Для обеспечения без ошибки оборудования для обеспечения без ошибки оборудования для обеспечения без ошибки. Свободное вращение необходимо, чтобы уплотнение не было повреждено во время прессования. Мордрель плеча должен иметь свинцовую патфир не менее 3 мм x 15 °.
Тем не менее, втулка также может быть нажата с тарелкой. Здесь уплотнение эластично прижимается к середине втулки и возвращается к своему первоначальному положению после процесса приготовления прессы.
2. монтаж стержня
При установке вала следует учитывать, что внутренний диаметр герметичной губы имеет меньший диаметр, чем вал. Следовательно, чтобы обеспечить легкую вставку, вал должен иметь ласку не менее 3 мм x 15 °. Монтаж дополнительно упрощается, если вал слегка смазан смазанностью перед вставкой.
3. Смазывание бронзовых втулок
Без печать, полное заполнение бронзовых втулок через смазочный сосок не гарантируется. В безударном районе смазка быстро протекает, тогда как стресс -район остается незаполненной. Уплотнение приводит к созданию давления дроссельной заслонки в бронзовых втулках во время смазки, в результате чего только после полного заполнения втулки смазка убегает через уплотнение. Если втулка не может быть смазана с помощью соска смазки, убедитесь, что втулка хорошо смазывается перед установкой вала.
| Ситуация: | бронзовые втулкиочистка: |
| Условие смазки: смазка | > 0,1 мм |
| Условие смазки: масло | маленький |
| Нагрузка: большой | маленький |
| Нагрузка: маленький | большой |
| Движение: медленно | маленький |
| Движение: колеблющееся | маленький |
| Движение: быстро | большой |
Требуемая игра центральных бронзовых втулок зависит от поставляемой смазки, нагрузки и скорости скольжения.
Таблица предназначена для того, чтобы помочь вам выбрать требуемый интервал. Кривая предназначена для общего машиностроения. С бронзовыми втулками в грубой работе, кривая вверх можно легко превысить.
Допустимость вала должна быть установлена в соответствии с требуемой минимальной игрой. Класс толерантности должен быть IT6 для высоких требований, а IT7 или IT8 в нормальных случаях.
Если используются стандартные втулки с толерантностью к внутренним диаметрам H9, рекомендуется переносить вал с помощью E или F. Для валов с толерантностью к H, при условии, что бронзовые втулки нагрузки не слишком высоки, корпус может быть расширен от H7 до F7. Втулка прикрепляется к соответствующему корпусу, а втулка немного больше. Это означает, что бронзовые зазоры втулок, которые слишком маленькие, можно избежать.
Детали упаковки:
1. Внутренняя упаковка
Небольшие изделия: 100 шт-200 с 200 шт. На герметичный пластиковый пакет.
Для более крупных продуктов: 2pcs-10pcs на пластиковый ролик пленки (зависит от размера продукта
2. Внешняя упаковка и упаковка отправки
Картон (зависит от размера продукта)
Деревянный корпус или поддон, сохраните безопасность для транспортировки.
