| Наименование марки: | viiplus Self lubricating bronze sliding bearing |
| Номер модели: | самосмазочный подшипник |
| МОК: | Обсудите |
| цена: | negotiate |
| Условия оплаты: | Л/К, Т/Т |
| Способность к поставкам: | бронзовые втулки рукава, Китай, изготовители, поставщики, фабрика, оптовая, металлическая собственна |
Самосмазывающиеся бронзовые Gleitlager (подшипники скольжения) AMES — это высокопроизводительные подшипники, предназначенные для обеспечения плавной и надежной работы с минимальными требованиями к техническому обслуживанию.Эти подшипники изготовлены из бронзового сплава, который обладает самосмазывающимися свойствами, что позволяет им эффективно работать без необходимости использования внешних смазочных материалов.
Бронзовый сплав, используемый в самосмазывающихся бронзовых лагерах AMES, выбран из-за его превосходной износостойкости, прочности и коррозионной стойкости.Свойства самосмазывания достигаются за счет включения твердых смазочных материалов в матрицу сплава.Эти смазочные материалы равномерно распределяются по материалу подшипника, образуя непрерывную смазочную пленку между подшипником и сопрягаемой поверхностью.
Самосмазывающийся характер AMES Self-Lubricated Bronze Gleitlager исключает необходимость периодической повторной смазки, что значительно снижает затраты на техническое обслуживание и время простоя.Подшипники также рассчитаны на высокие нагрузки и удары, обеспечивая долговременную надежность и долговечность в различных отраслях промышленности.
Самосмазывающиеся бронзовые Gleitlager от AMES подходят для использования в широком диапазоне сред, в том числе в условиях высоких температур, высокой влажности или воздействия химикатов и коррозионно-активных веществ.Коррозионная стойкость бронзового сплава гарантирует, что подшипники сохранят свою работоспособность даже в суровых условиях.
В целом, самосмазывающиеся бронзовые Gleitlager AMES предлагают экономичное и надежное решение для применений, требующих бесперебойной и не требующей технического обслуживания подшипников.Их самосмазывающиеся свойства, долговечность и коррозионная стойкость делают их отличным выбором для различных промышленных применений.

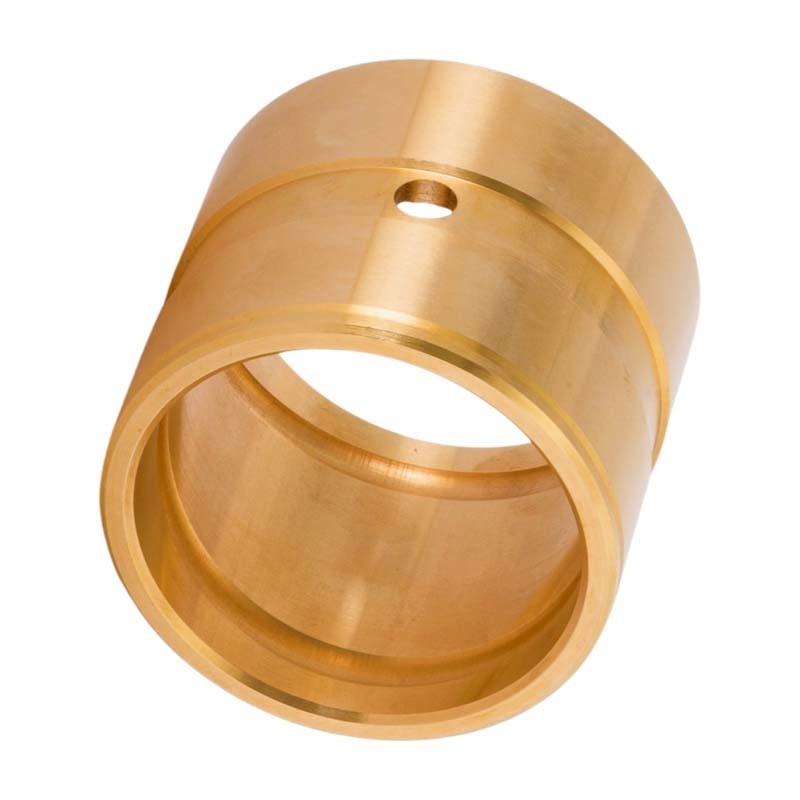

Наши бронзовые втулки изготовлены из C93200 (SAE 660).
бронзовый подшипник, используя процесс литья, а затем еще один слой на медной основе, бронза, бронзовый порошок, вращение сферического подшипника, образующееся таким образом на поверхности зазора, и смазочное масло или смазка могут образовывать хорошую масляную пленку, частицы, образующиеся в результате вращения, могут быть очень хорош в отрыве, чтобы достичьболее низкое значение PV, с хорошим маслом, можно добиться низкой стоимости, характеристики бесплатного обслуживания.
Обработка бронзовых втулок обеспечивает простой и экономичный способ использования подшипников с высокими подшипниками, хорошей коррозионной стойкостью, размерами и другими характеристиками для любого процесса.
Между тем, мы можем предоставить различные марки медных сплавов в соответствии с различными условиями, а также в соответствии с требованиями обработки различных форм, они имеют более высокую точность, чем медные подшипники качения размерного класса.
Материал: Специальное бронзовое литье
Допустимая температура: -40~150°C
| Тип | Прямой | Материал втулки | Бронза | Максимально допустимый диапазон значений PV (Н/мм2•м/с) | 1,1～2,0 |
|---|---|---|---|---|---|
| Максимально допустимое значение PV (Н/мм2•м/с) | 1,65 | Максимально допустимая нагрузка (Н/мм2) | 10 | Максимально допустимая скорость (м/с) | 1,66 |
| Монтажное отверстие подходит | Н7 |
| Состав и свойства материала | ||||
| Оценка | JDB-1У | JDB-1US1 | JDB-1US2 | JDB-1US3 |
| Материал | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| Плотность | 8 | 8,9 | 7,8 | 8,9 |
| Твердость HB | >210 | >70 | >150 | >95 |
| Предел прочности Н/мм² | >750 | >200 | >600 | >260 |
| Предел текучести Н/мм² | >450 | >90 | >260 | >150 |
| Удлинение % | >12 | >25 | >10 | >8 |
| Коэффициент линейного расширения | 1,9×10-5/℃ | 1,8×10-5/℃ | 1,6×10-5/℃ | 1,8×10-5/℃ |
| Макс.температура ℃ | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| Макс.нагрузка Н/мм² | 100 | 60 | 50 | 70 |
| Макс.скорость (сухая) м/мин | 15 | 10 | 20 | 10 |
| Макс.PV (смазка) Н/мм² *м/мин | 200 | 60 | 60 | 80 |
| Деформация сжатия 300 Н/мм² | <0,01 мм | <0,05 мм | <0,04 мм | <0,05 мм |
Постоянное присутствие масла исключает риск заклинивания и позволяет подшипнику работать тысячи часов без износа.
Не требует обслуживания, не требует смазочных материалов.
Способен работать с нагрузками до 10 МПа и скоростью до 8 м/с.
Максимальное рабочее ПВ находится в пределах 10 МПа·м/с, но в особых случаях может быть превышено.
Точность размеров очень высока (до IT 5 в диаметре) и обеспечивает чрезвычайно низкий уровень шума.
Выбор пропиточного масла является ключом к функции подшипника.
Viiplus обладает разнообразными свойствами масел (минеральных и синтетических), способных работать при температуре от -60°С до +230°С.
Еще одним важным параметром этого масла является вязкость, специально подобранная для рабочего шага и скорости, позволяющая подшипнику работать в гидродинамических условиях, минимизируя таким образом коэффициент трения.
Viiplus также предлагает специальные решения для случаев, когда масло контактирует с определенными типами уплотнений или для использования в пищевой промышленности..
1. Высокая грузоподъемность
2. Самосмазывающийся в сухом режиме.
3.Возможность использования при наличии жидкостей
4. Хорошая химическая инерция к агрессивным веществам.
5. Широкий диапазон рабочей температуры.
6. Огнестойкий
7. Простота установки
8. Стандартные товары широко доступны.
9.Специальные товары по запросу.
Цилиндрические самосмазывающиеся спеченные подшипники Стандартные размеры |
|||
| Диаметр до установки (мм) |
L = длина (мм) Толерантность js13 |
Количество в сумке | |
| d = внутренний Ø Допуск G7 | D = наружный Ø Допуск s7 | ||
|
2 + 12 + 2 |
5 + 31 + 19 |
2–3 | 25 |
|
3 + 12 + 2 |
6 + 31 + 19 |
4 – 5 – 6 – 10 | 25 |
|
4 + 16 + 4 4 + 16 + 4 4 + 16 + 4 |
6 + 31 + 19 7 + 38 + 23 8 + 38 + 23 |
5–8–10 4 – 8 – 12 4 – 5 – 6 – 8 – 10 – 12 |
25 25 25 |
|
5 + 16 + 4 5 + 16 + 4 5 + 16 + 4 |
8 + 38 + 23 9 + 38 + 23 10 + 38 + 23 |
5 – 8 – 10 – 12 – 15 – 16 4 - 5 - 8 5 – 6 – 8 – 10 – 12 – 15 |
25 25 25 |
|
6 + 16 + 4 6 + 16 + 4 6 + 16 + 4 |
9 + 38 + 23 10 + 38 + 23 12 + 46 + 28 |
4 – 6 – 10 – 12 – 16 4 – 5 – 6 – 10 – 12 – 15 – 16 5 – 6 – 8 – 10 – 12 – 15 – 16 |
25 25 25 |
|
7 + 20 + 5 |
10 + 38 + 23 |
5–8–10 | 25 |
|
8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 |
10 + 38 + 23 11 + 46 + 28 12 + 46 + 28 14 + 46 + 28 |
6 – 10 – 15 6 – 8 – 12 – 16 – 20 6 – 8 – 10 – 12 – 15 – 16 – 20 8 – 10 – 12 – 15 – 16 – 20 |
25 25 25 25 |
|
9 + 20 + 5 9 + 20 + 5 |
12 + 46 + 28 14 + 46 + 28 |
6 – 10 – 14 10 – 12 – 15 – 20 |
25 25 |
|
10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 |
13 + 46 + 28 14 + 46 + 28 15 + 46 + 28 16 + 46 + 28 18 + 46 + 28 |
10 – 12 – 15 – 16 – 20 – 25 8 – 10 – 16 – 20 – 25 10 – 12 – 15 – 16 – 20 – 25 8 – 10 – 12 – 15 – 16 – 20 – 25 10 – 12 – 15 – 20 – 25 |
25 25 10 10 10 |
|
12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 |
14 + 46 + 28 15 + 46 + 28 16 + 46 + 28 17 + 46 + 28 18 + 46 + 28 20 + 56 + 35 |
10 – 12 – 15 – 20 10 – 12 – 15 – 16 – 20 – 25 8 – 10 – 12 – 15 – 16 – 20 – 25 12 – 15 – 16 – 20 – 25 8 – 10 – 12 – 15 – 16 – 20 – 25 – 30 12 – 15 – 20 – 25 – 30 |
10 10 10 10 10 10 |
|
14 + 24 + 6 14 + 24 + 6 14 + 24 + 6 |
18 + 46 + 28 20 + 56 + 35 22 + 56 + 35 |
10 – 14 – 15 – 18 – 20 – 22 – 25 – 28 10 – 12 – 14 – 15 – 18 – 20 – 22 – 25 – 28 – 30 15 – 20 – 25 – 30 |
10 10 10 |
|
15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 |
18 + 46 + 28 19 + 56 + 35 20 + 56 + 35 21 + 56 + 35 22 + 56 + 35 |
15 – 20 – 25 – 30 10 – 15 – 16 – 20 – 25 – 32 10 – 12 – 15 – 20 – 25 – 30 10 – 15 – 16 – 20 – 25 – 32 15 – 16 – 20 – 25 – 30 |
10 10 10 10 10 |
|
16 + 24 + 6 16 + 24 + 6 |
20 + 56 + 35 22 + 56 + 35 |
12 – 15 – 16 – 20 – 25 – 30 – 32 12 – 15 – 16 – 20 – 25 – 30 – 32 – 35 |
10 10 |
|
17 + 24 + 6 |
22 + 56 + 35 |
15 – 20 – 25 – 30 – 35 | 10 |
|
18 + 24 + 6 18 + 24 + 6 18 + 24 + 6 |
22 + 56 + 35 24 + 56 + 35 25 + 56 + 35 |
12 – 15 – 18 – 20 – 22 – 25 – 28 – 30 – 36 12 – 18 – 22 – 28 – 30 – 36 16 – 18 – 20 – 22 – 25 – 28 – 30 – 35 – 36 |
10 10 10 |
Допуски в мкм
Биение: IT-9 для D≤ 50 и IT-10 для D>50.
Цилиндрические самосмазывающиеся спеченные подшипники Стандартные размеры |
||||
| Диаметр до установки (мм) |
L = длина (мм) Толерантность js13 |
Количество в сумке | ||
| d = внутренний Ø Допуск G7 | D = наружный Ø Допуск s7 | |||
|
20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 |
24 + 56 + 35 25 + 56 + 35 26 + 56 + 35 27 + 56 + 35 28 + 56 + 35 30 + 56 + 35 |
16 – 20 – 25 – 32 15 – 16 – 20 – 25 – 30 – 32 – 35 15–16–20–25–30–32–35–40 16 – 20 – 25 – 32 16 – 20 – 25 – 30 – 32 – 35 – 40 20 – 25 – 30 – 35 – 40 |
10 10 10 10 10 10 |
|
|
22 + 28 + 7 22 + 28 + 7 22 + 28 + 7 |
27 + 56 + 35 28 + 56 + 35 29 + 56 + 35 |
15–18–20–22–25–28–30–35–36–40 18 – 20 – 22 – 25 – 28 – 30 – 35 – 36 – 40 18 – 22 – 28 – 36 |
10 10 10 |
|
|
25 + 28 + 7 25 + 28 + 7 25 + 28 + 7 |
30 + 56 + 35 32 + 68 + 43 35 + 68 + 43 |
20 – 25 – 30 – 32 – 35 – 40 20 – 25 – 30 – 32 – 35 – 40 – 45 25 – 30 – 35 – 40 – 45 – 50 |
10 10 5 |
|
|
28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 |
32 + 68 + 43 33 + 68 + 43 35 + 68 + 43 36 + 68 + 43 |
20 – 22 – 25 – 28 – 32 – 36 – 40 20 – 22 – 25 – 28 – 32 – 36 – 40 – 45 25 – 30 – 35 – 40 – 45 – 50 22 – 28 – 36 – 45 |
5 5 5 5 |
|
|
30 + 28 + 7 30 + 28 + 7 30 + 28 + 7 |
35 + 68 + 43 38 + 68 + 43 40 + 68 + 43 |
20 – 25 – 30 – 35 – 40 – 45 – 50 20 – 24 – 25 – 30 – 35 – 38 – 40 – 45 – 50 20 – 25 – 30 – 35 – 40 – 45 – 50 |
5 5 5 |
|
|
32 + 34 + 9 32 + 34 + 9 |
38 + 68 + 43 40 + 68 + 43 |
20 – 25 – 32 – 40 – 50 20 – 25 – 30 – 32 – 35 – 40 – 45 – 50 |
5 5 |
|
|
35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 |
40 + 68 + 43 41 + 68 + 43 44 + 68 + 43 45 + 68 + 43 |
20 – 25 – 30 – 35 – 40 – 45 – 50 25 – 35 – 40 22 – 28 – 35 25 – 30 – 35 – 40 – 45 – 50 – 60 |
5 5 5 5 |
|
|
36 + 34 + 9 36 + 34 + 9 |
42 + 68 + 43 45 + 68 + 43 |
22 – 28 – 36 – 45 22 – 28 – 36 – 45 |
5 5 |
|
|
38 + 34 + 9 |
44 + 68 + 43 |
25 – 35 – 45 | 5 | |
|
40 + 34 + 9 40 + 34 + 9 40 + 34 + 9 |
45 + 68 + 43 46 + 68 + 43 50 + 68 + 43 |
35 – 40 – 45 – 50 25 – 30 – 32 – 40 – 50 25 – 32 – 40 – 45 – 50 – 60 |
5 5 5 |
|
|
45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 |
51 + 83 + 53 55 + 83 + 53 56 + 83 + 53 60 + 83 + 53 |
28 – 36 – 45 – 56 30 – 35 – 40 – 45 – 50 – 55 – 60 28 – 36 – 45 – 56 40 – 45 – 50 – 60 |
5 5 5 2 |
|
|
50 + 34 + 9 50 + 34 + 9 |
56 + 83 + 53 60 + 83 + 53 |
32 – 40 – 50 – 63 32 – 40 – 45 – 50 – 60 |
2 2 |
|
|
55 + 40 + 10 |
65 + 83 + 53 |
40 – 55 – 70 | 2 | |
|
60 + 40 + 10 60 + 40 + 10 60 + 40 + 10 |
70 + 89 + 59 72 + 89 + 59 80 + 89 + 59 |
50 - 60 - 90 - 120 50 - 60 - 70 90 - 120 |
2 1 1 |
|
|
63 + 40 + 10 |
70 + 89 + 59 |
40 - 50 | 1 | |
|
70 + 40 + 10 |
80 + 89 + 59 |
90 - 120 | 1 | |
|
80 + 56 (G8) + 10 |
100 + 125 (с8) + 71 |
80 - 120 | 1 | |
|
100 + 66 (G8) + 12 |
120 + 133 (с8) + 79 |
80 - 120 | 1 | |
Допуск в мкм/биение: IT-9 для D≤ 50 и IT-10 для D>50.
Специальные размеры и британские размеры доступны по запросу.
