| Наименование марки: | viiplus Graphite self-lubricating bearings |
| Номер модели: | Подшипники графита самосмазочные |
| МОК: | Могущий быть предметом переговоров |
| цена: | обсуждаемый |
| Условия оплаты: | МонейГрам, западное соединение, Т/Т |
| Способность к поставкам: | бронзовые втулки рукава, Китай, изготовители, поставщики, фабрика, оптовая, металлическая собственна |
Подшипниковые узлы, соответствующие бронзовым втулкам с графитовой самосмазкой, представляют собой механические компоненты, предназначенные для обеспечения плавного и надежного вращательного движения при поддержке вращающегося вала. Эти подшипниковые узлы специально сочетаются с бронзовыми втулками с графитовой самосмазкой, которые предлагают несколько преимуществ по сравнению с традиционными методами смазки.

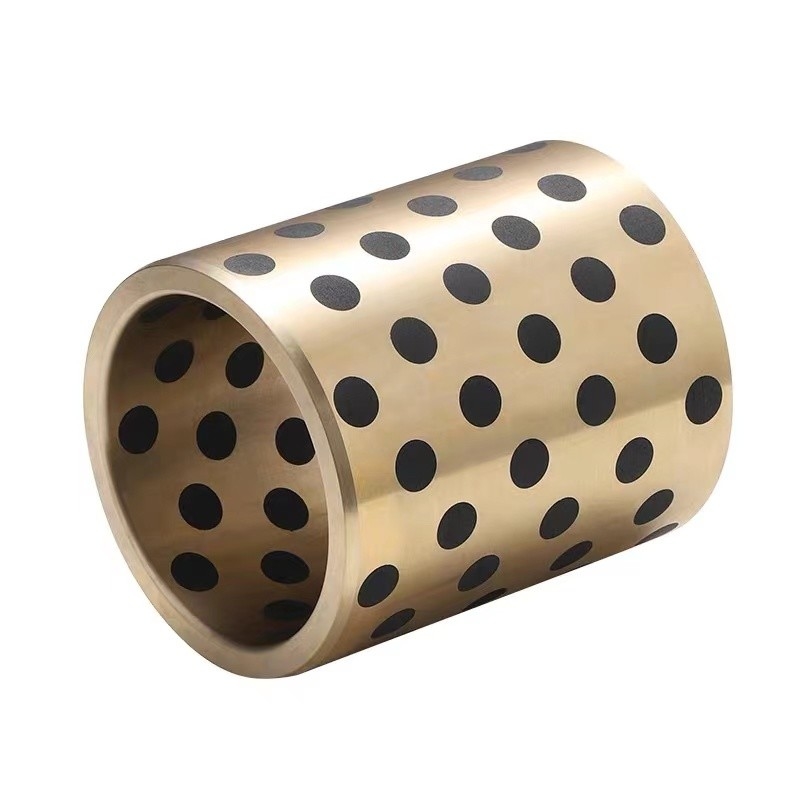

Бронзовые втулки с графитовой самосмазкой изготавливаются из бронзового сплава, содержащего частицы графита, встроенные в материал. Эти частицы графита действуют как естественные смазочные материалы, уменьшая трение и износ между вращающимся валом и поверхностью втулки. Это исключает необходимость внешней смазки, делая систему подшипникового узла более необслуживаемой и надежной.
Корпус подшипникового узла обычно изготавливается из чугуна или стали и предназначен для надежного крепления бронзовой втулки на месте. Корпус также обеспечивает защиту втулки, предохраняя ее от грязи, мусора и других загрязнений, которые могут повредить поверхность.
Сочетание корпуса подшипникового узла и бронзовой втулки с графитовой самосмазкой создает прочную и надежную подшипниковую систему. Эти подшипниковые узлы обычно используются в широком спектре промышленных применений, включая станки, конвейеры, насосы и другое вращающееся оборудование.
Вкратце, подшипниковые узлы, соответствующие бронзовым втулкам с графитовой самосмазкой, предлагают необслуживаемое и надежное решение для подшипников вращающегося оборудования. Частицы графита, встроенные в бронзовую втулку, обеспечивают естественную смазку, уменьшая трение и износ, в то время как корпус подшипникового узла надежно крепит и защищает втулку.
| Основной материал: | Специальная латунь (подшипник подшипникового узла) |
| Самосмазывающийся: | Да |
| Смазка: | Графит |
| Давление на поверхность P: | 100 Н/мм² |
| Скорость скольжения v: | 30 м/мин |
| Значение P*v: | 200 Н/мм² x м/мин |
| Рабочая температура: | -50°C / +200°C (макс. 300°C) |
| Коэффициент трения: | 0,07 |
Графитовый самосмазывающийся подшипник, высокопроизводительный необслуживаемый подшипник, графитовая подшипниковая втулка обладает высокой износостойкостью и коррозионной стойкостью. Частицы графита, образующиеся при работе графита, могут хорошо смазывать подшипник, но он не подходит для рабочей среды с экологическими требованиями.
Тип:-Фланцевый
-Сплошная бронза
-Сварное соединение
-Разъемное соединение
-Зажимной замок
-Спеченный / порошковый металл
-Пропитанный графитом
| GCr15(GB/T18254-2016)=52100(ASTM/UNS)=100Cr6(DIN)Качество химического состава/% | ||||
| C | Si | Mn | Mo | Cr |
| 0.95-1.05 | 0.15-0.35 | 0.25-0.45 | ≤0.10 | 1.40-1.65 |
| ZCuSn6Zn6Pb3(GB1776-87)=ZQSn6-6-3(GB 1176-74)=GB-CuSn5Zn5Pb5(DIN)=C83600(ASTM) Качество химического состава/% | |||||||||
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 84.0-86.0 | 4.0-6.0 | ma'x 0.005 | max 0.3 | - | max 1 | max 4.0-6.0 | max 0.005 | max 0.05 | max 4.0-6.0 |
| CuZn25A16Fe3Mn3(GB/T 1176-1987)=G-CuZn25Al5(DIN)=C86300(ASTM) Качество химического состава/% | |||||||||
| Качество химического состава/% | |||||||||
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 60-66 | 0.2 | 5.0-7.5 | 2.0-4.0 | 2.5-5.0 | 1 | 0.2 | _ | _ | _ |
| VSB-JDB-1 | VSB-JDB-2 | VSB-JDB-3 | VSB-JDB-4 | VSB-JDB-5 | |||
|---|---|---|---|---|---|---|---|
| VSB-JDB-2 | VSB-JDB-22 | VSB-JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | Сталь+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | Сталь+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | Сталь+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Следующий PDF содержит информацию о продукте CuZn25A16Fe3Mn3 (C86300) в нашей компании. Вы можете выбрать различные типы продуктов или сырье, или вы можете настроить размер и расположение графита. В целом, наша компания производит продукцию в соответствии со стандартом ISO 4379.
Graphite self-lubricating bearing.pdf
| вал | корпус | ID | OD | Толщина стенки | Масляное отверстие | L 0 -0.40 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
