| Наименование марки: | viiplus wrapped bronze bushings |
| Номер модели: | В оболочке бронзовые буксы |
| МОК: | Обсудите |
| цена: | negotiate |
| Способность к поставкам: | Пефорированный бронзовый подшипник, простые бронзовые в оболочке подшипники |
Обернутые бронзовые подшипники CuSn8 и бронзовые подшипники скольжения CuSn6.5P0.1 являются высоко ценимыми компонентами в промышленном секторе, предлагая исключительную производительность и долговечность в широком спектре применений.

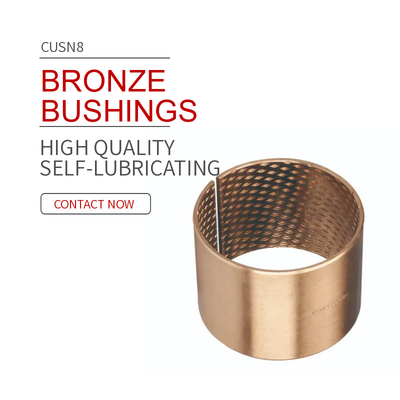

Обернутые бронзовые подшипники CuSn8 славятся своей прочностью и износостойкостью, что делает их подходящими для работы с высокими нагрузками и высокими скоростями. Конструкция обертки обеспечивает дополнительную поддержку и стабильность, обеспечивая надежную посадку и предотвращая непредвиденное движение. Эти подшипники идеально подходят для использования в двигателях, насосах и других вращающихся узлах, где важны точность и надежность.
С другой стороны, бронзовые подшипники скольжения CuSn6.5P0.1 обеспечивают гладкую и эффективную поверхность скольжения благодаря своему бронзовому составу CuSn6.5P0.1. Этот материал известен своей превосходной коррозионной стойкостью и самосмазывающими свойствами, что снижает потребность в регулярной смазке и техническом обслуживании. Эти подшипники подходят для использования в различном промышленном оборудовании, где они могут выдерживать большие нагрузки и работать плавно в течение длительных периодов времени.
Как обернутые бронзовые подшипники CuSn8, так и бронзовые подшипники скольжения CuSn6.5P0.1 изготавливаются с высокой точностью, чтобы обеспечить плотную посадку и оптимальную производительность. Они разработаны для работы в суровых промышленных условиях, обеспечивая надежную работу и длительный срок службы.
В заключение, обернутые бронзовые подшипники CuSn8 и бронзовые подшипники скольжения CuSn6.5P0.1 являются высокопроизводительными компонентами, которые обеспечивают исключительную долговечность и надежность в промышленных применениях. Если вам нужны подшипники для двигателей, насосов или других вращающихся узлов, эти бронзовые подшипники обязательно удовлетворят ваши требования.
Решения для самосмазывающихся подшипников
Предоставляем высококачественные подшипники скольжения, обернутые бронзовые подшипники
Помимо стандартных продуктов, представленных в списке этого каталога, мы также можем поставлять нестандартные продукты или разрабатывать их в соответствии с дизайном заказчика.
Обернутый бронзовый подшипник скольжения изготовлен из высокоплотной полосы из медного сплава со специальной формулой в качестве подложки. Поверхность может быть прокатана в ромбовидную или полусферическую форму по требованию пользователя. Он обладает преимуществамивысокой плотности, большой несущей способности, хорошей износостойкости и длительного срока службы, и т. д., что может заменить традиционную литую медную втулку, уменьшить механический объем и снизить стоимость.
| CuSn8/DIN 17662-1983 | ||||
| Ni(%) | Fe(%) | Sn(%) | Sn(%) | Cu(%) |
| ≦0.3 | ≦0.1 | 7.5~8.5 | 7.5~8.5 | остаток |
Прочность, коррозионная стойкость, износостойкость и другие характеристики меди и ее сплавов, или для удовлетворения некоторых особых требований к применению, на основе существующих компонентов CuSn8 для добавления пятикомпонентных, шестикомпонентных и других компонентов, для достижения материалавысокой эластичности, высокой износостойкости, высокой коррозионной стойкости, свободной резки и других различных функций.
| Показатели производительности | Данные | |
| Максимальная нагрузка | Статическая нагрузка | 120 Н/мм² |
| Динамическая нагрузка | 40 Н/мм² | |
| Максимальная линейная скорость | 2.5 м/с | |
| Высокое значение PV | 2.8 Н/мм²・m/с | |
| Коэффициент трения | 0.08~0.25 | |
| Рабочая температура | -100℃~+200℃ | |
| Коэффициент теплопроводности | 60 Вт/м・К | |
| Коэффициент теплового расширения | 15×-6/K | |

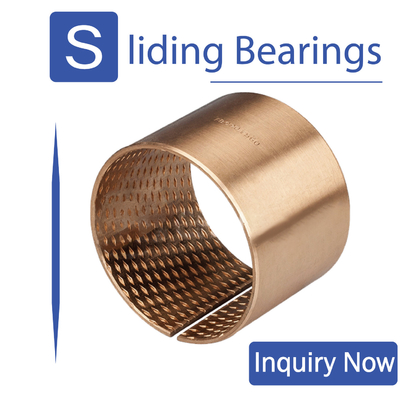

Ромбовидная масляная канавка, обернутый бронзовый подшипник скольжения, поскольку канавка имеет определенную глубину, поэтому она обладает определенной способностью хранить масло, в закрытом рабочем пространстве может играть очень хороший самосмазывающийся эффект, масло и смазка могут храниться в обернутой бронзовой втулке подшипника в течение длительного времени.
Обернутые бронзовые подшипники скольжения относятся к ISO 3547, вы можете нажать здесь для получения дополнительных технических требований ISO 3547 часть .pdf

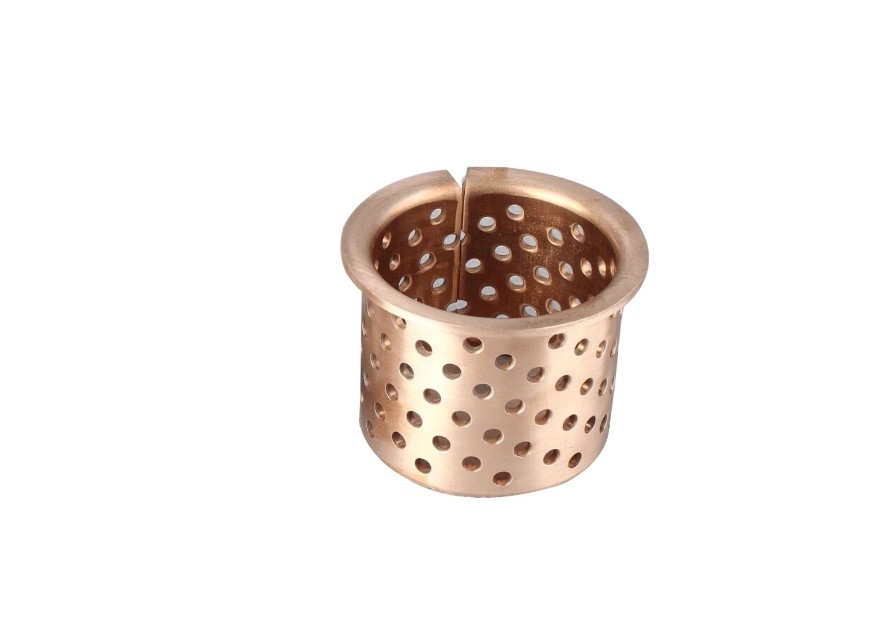

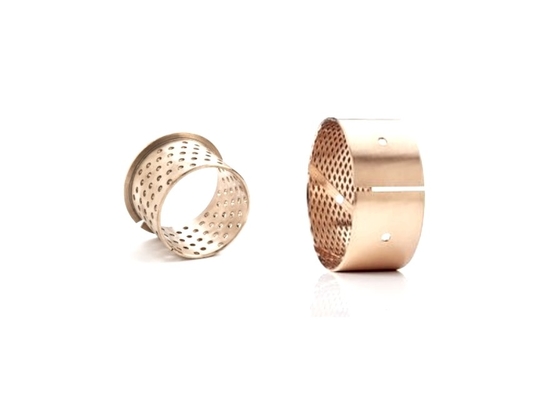

Поэтому вы можете настроить типы масляных отверстий обернутых бронзовых подшипников скольжения у нас, такие как круглое сквозное отверстие или ромбовидная масляная канавка, фланцевая структура или прямая цилиндрическая структура, а также более специальные материалы. Например, вы можете настроить материал cusn6.5p0.1 у нас, который является экологически чистым и не содержит свинца, подходит для медицинского лечения, пищевой промышленности и другого оборудования.
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Нажмите здесь для PDF для получения дополнительной информации о бронзовых подшипниках CuSn8 Wrapped Bronze Bushings.pdf
Стандартный диаметр |
Размер наружного диаметра |
Отверстие корпуса |
Размер внутреннего диаметра |
Соответствующий диаметр вала |
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
Вы можете выбрать использование в подъемных механизмах, строительной технике, шасси автомобильных тракторов, станкостроении и горнодобывающей технике, а также их можно изготавливать в виде втулок подшипников, фланцевых втулок, упорных шайб и шаровых чаш и других форм.
