Бронзовая пластина 500 SWP Wear с графитовым наполнением относится к типу латунной пластины, которая была улучшена за счет внедрения графита в бронзовую матрицу для повышения износостойкости. Brass 500 SWP - это конкретный состав латунного сплава, обладающий превосходными механическими свойствами и коррозионной стойкостью, что делает его подходящим для применений, требующих высокой износостойкости и долговечности.

Включение графита в бронзовую пластину обеспечивает несколько преимуществ, включая повышенную смазывающую способность и снижение трения, что, в свою очередь, повышает износостойкость материала. Это делает его подходящим для применений, где компоненты подвергаются повторяющимся скользящим или вращательным движениям и требуют длительного срока службы.

Бронзовая пластина 500 SWP Wear с графитовым наполнением может использоваться в различных отраслях, таких как горнодобывающая промышленность, строительство и тяжелое машиностроение, где компоненты оборудования подвергаются воздействию агрессивных сред и требуют прочных материалов для поддержания своей целостности и функциональности. Сочетание коррозионной стойкости латуни и износостойких свойств графита приводит к получению материала, который является очень прочным и надежным для таких применений.

Пластины для общего машиностроения, информация о продукте «SOLP», плоские пластины, самосмазывающиеся, ширина W, длина L, получите расценки на ваши детали!

Направляющая пластина, самосмазывающаяся Цена и срок поставки по запросу.

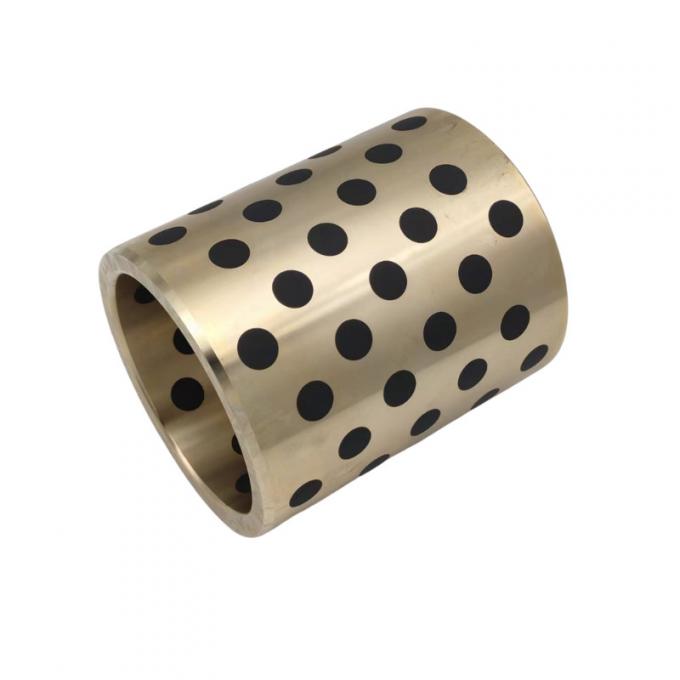

Бронзовая втулкаПодшипник скольженияявляется типом стандартной продукции нашей компании. Этот тип самосмазывающегося подшипника также называется безмасляным подшипником, латунным подшипником, медной втулкой, твердой скользящей втулкой подшипника, бронзовой втулкой, бронзовым подшипником, бронзовой втулкой с графитовым наполнением, направляющими втулками и втулкой подшипника с графитовым наполнением.

Бронзовая пластина 500 SWP Wear с графитовым наполнением

Бронзовая втулка #500 SWP Безмасляная тонкая износостойкая пластина (Все размеры в мм)

Свойства латунной пластины: «SOLP»

Пластина из марганцовистой бронзы теперь доступна онлайн

Высокопрочные латунные / твердые смазочные материалы со встроенными безмасляными пластинами скольжения SWP, шайба, безмасляная износостойкая пластина, графитовая пластина | Пластины скольжения - Стандарт NAAMS и поставщики

Износостойкая пластина общего назначения #500SP (СЕРИЯ SWP) от VIIPLUS, СДЕЛАННАЯ НА ЗАКАЗ ИЗ КИТАЯ (SWP-100200) | ПОДОБНЫЕ каталоги пластин MISUMIBRONZE SLIDING PLATE PLUGGED GRAPHITE.pdfинтернет-магазин - Выберите, настройте, закажите.

Бронзовая износостойкая пластина



Бронзовая втулка #500 SWP Безмасляная износостойкая пластина с графитовыми заглушками Материал бронзаCuZn25Al5Mn4Fe3 + Graphiteplugs. Особенности. Подшипники бронзовой втулки серии 500 включают в себявысококачественные металлы на основе медного сплава с разработанными твердыми смазочными заглушками.
Бронзовая втулка #500 SWP Безмасляная износостойкая пластина с графитовыми заглушками

Описание: Бронзовая втулка высокопрочная латунь с графитовыми заглушками.

Функция и толщина: истирание / скользящий износ

Материал: Металл, бронза CuZn25Al5Mn4Fe3 + графитовые заглушки



Особенности



Подшипники бронзовой втулки серии 500 включают в себявысококачественные металлы на основе медного сплава с разработанными твердыми смазочными заглушками. Эти подшипники предназначены для удовлетворения широкого спектра требований к применению, предъявляемых современным оборудованием. Точные допуски с использованием стратегического расположения заглушек и составов заглушек обеспечивают производительность и работу без смазки. Этот стиль подшипника доступен в стандартных дюймовых, метрических и изготовленных на заказ размерах. Подшипники серии 500 обеспечивают экстремальные температурные пределы и высокую грузоподъемность. Доступны в подшипниках журнального типа и плоских износостойких пластинах.

Спецификации и размеры некоторых деталей могут быть не полностью охвачены. Для получения точной информации обратитесь к каталогам производителей.

Номер детали Толщина t(мм) Ширина W(мм) Длина L(мм) Вы можете найти подробную информацию о спецификациях и размерах веса в нашем каталоге деталей втулок и пластин, свяжитесь с нами: tiffany@viiplus.com





































Компоненты автоматизации> Линейное перемещение> Безмасляные пластины, направляющие> Безмасляные пластины скольжения>

Износостойкая пластина общего назначения #500SP (SWP) от VIIPLUS CHINA (SWP-100200) - Выберите, настройте, закажите. БРОНЗОВАЯ ПЛАСТИНА доставляет пунктуально и предлагает справедливые цены. В нашем интернет-магазине доступны износостойкие пластины различной толщины и размера с графитом или без графита. Кроме того, VIIPLUS INTERNATIONAL предлагает различные данные CAD для бесплатной загрузки.

Бронзовая износостойкая пластина общего назначения #500SP (размер серии SWP), безмасляные пластины скольжения, безмасляные пластины, направляющие, линейное перемещение, компоненты автоматизации, настраиваемые компоненты, автоматизация производства, автоматизация сборки, механические, каталог втулок и скользящих пластин, e-каталог, китайский интернет-магазин, система онлайн-заказа котировок, втулка и пластина SWP различной толщины.

Пожалуйста, выберите номера деталей бронзовых износостойких пластин по внутреннему диаметру, наружному диаметру и длине. Износостойкая пластина: ШИРИНА ДЛИНА и ТОЛЩИНА



Отрасль и применение:



1) Тяжелое тракторное и сельскохозяйственное оборудование
2) Горнодобывающее оборудование
3) Лесозаготовительное оборудование
4) Опора вала лопасти смесительного бака
5) Литейное, печное и сталелитейное оборудование
6) Применения HVAC
7) Тяжелые опорные подшипники для колес и колес
8) Применения сушилок для шпона для печей и, возможно, другие применения...



Технические данные



Класс	650#	650S1	650S2	650S3	650S5
Материал	CuZn25AI5Mn4Fe3	CuSn5Pb5Zn5	CuAI10Ni5Fe5	CuSn12	CuZn25AI5Mn4Fe3
Плотность	8	8.9	7.8	8.9	8
Твердость	≥210	≥70	≥150	≥75	≥235
Предел прочности при растяжении	≥750	≥250	≥500	≥270	≥800
Предел текучести	≥450	≥90	≥260	≥150	≥450
Удлинение	≥12	≥13	≥10	≥5	≥8
Коэффициент линейного расширения	1,9×10-5/°C	1,8×10-5/°C	1,6×10-5/°C	1,8×10-5/°C	1,9×10-5/°C
Макс. температура	-40~+300°C	-40~+400°C	-40~+400°C	-40~+400°C	-40~+300°C
Макс. динамическая нагрузка	100	60	50	70	120
Макс. скорость (сухая)	15	10	20	10	15
Н/мм²*м/с (смазка)	200	60	60	80	200
Деформация сжатия	< 0,01 мм	< 0,05 мм	< 0,04 мм	< 0,05 мм	< 0,005 мм







РАЗМЕРЫ ИЗНОСОСТОЙКИХ ПЛАСТИН С ДОПУСКОМ НА ОТВЕРСТИЕ ДЛЯ КРЕПЛЕНИЯ



Найдите детали, пластины, поставщиков, таблицы данных и многое другое для:



№ деталей	ШИРИНА		ДЛИНА		ТОЛЩИНА		Шаг отверстия для крепления						Количество отверстий	Геометрия фаски
	Ш	Допуск	Д	Допуск	Т	Допуск	Ш1	Допуск	Ш2	1	Допуск	2
SWP-4875	48	-0,1 -0,3	75	-0,1 -0,3	20	±0,025	-	±0,2	-	45	±0,2	15	2	Б
SWP-48100			100							50		25
SWP-48125			125							75
SWP-48150			150							100
SWP-7575B	75		75							25				А
SWP-75100B			100							50
SWP-75125			125							75
SWP-75150			150							100
SWP-75200			200							150
SWP-100100	100		100				50		25	50			4
SWP-100125			125							75
SWP-100150			150							100
SWP-100200			200							150
SWP-100250			250							200
SWP-125150	125		150						37,5	100
SWP-125200			200							150
SWP-125250			250							200
SWP-150150	150		150				100		25	100
SWP-150200			200							150
SWP-150250			250							200
