| Наименование марки: | REPLACE OILLESS BEARINGS |
| Номер модели: | ТИП ВТУЛКИ СЛУЖИЛ ФЛАНЦЕМ ПРОСТОЙ РУКАВ |
| МОК: | Оборотный |
| цена: | Competitively Priced vs POM, Provides Lubricating Bush |
| Условия оплаты: | ТТ соединение ЗАРАНЕЕ западное |
| Способность к поставкам: | Служить фланцем бронзовые буксы, бронзовые шайбы тяги, собственная личность смазывая бронзовые буксы |

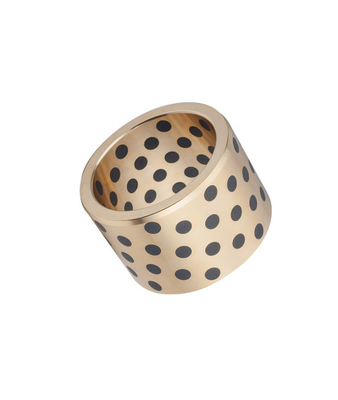

Станция C86300 430B Manganese Cast Bronze Flanged Graphite Bushing Bearing with Plate Oil Grooves представляет собой высокопроизводительный компонент, предназначенный для требовательных применений.Изготовлен из марганцевой литой бронзы C86300, он обеспечивает отличную износостойкость и долговечность.в то время как графитная вставка еще больше улучшает смазочные свойства подшипника и уменьшает трение. Оливковые канавки эффективно распределяют смазочные вещества, обеспечивая постоянную и надежную производительность.включая машины, передачи энергии, и многое другое.
VIIPLUS INTERNATIONAL изготавливают высококачественные бронзовые пробки из графитаhttps://viiplus.comС качеством и точностью, вы также можете найти нашисамосмазочные подшипники и скользящие подшипники, бронзовые тумбыс той же же прочностью и инженерными характеристиками, что и ожидалось.из графита, бронзовых бусинОжидайте беспрецедентных часов работы на своей машине.Ронзе Буши производителей каталог онлайн
Вы можете получить доступ к последним загрузкам здесь.Прочные бронзовые корпуса, сцепленные с графитовыми корпусами.pdf...символ каталога для отображения файла и загрузки каталога самосмазывающих подшипников.
| Химические требования | ||||||||||||
| Медь Сплав Номер UNS. |
Состав, % максимум, за исключением указанных случаев | |||||||||||
| Никель | ||||||||||||
| Медь | Олова | Свинцовый | Цинк | Железо | Включая | Алюминий | Магний | Антимон | Сера | Фосфор | Кремний | |
| Кобальт | ||||||||||||
| C86300 | 600,066.0 | 0.20 | 0.20 | 22.0 ¢ 28.0 | 2.0 ¢4.0 | 1.0А. | 5.0 ¢7.5 | 2.555.0 | - Что? | - Что? | - Что? | - Что? |
| C90500 | 860,089.0 | 9.0110 | 0.30 | 1.0 ¢3.0 | 0.20 | 1.0А. | 0.005 | - Что? | 0.20 | 0.05 | 0.05В. | 0.005 |
| C91100 | 820,085.0 | 15.0 ¢17.0 | 0.25 | 0.25 | 0.25 | 0.50А. | 0.005 | - Что? | 0.20 | 0.05 | 1.0В. | 0.005 |
| C91300 | 790,082.0 | 18.0 ¢20.0 | 0.25 | 0.25 | 0.25 | 0.50А. | 0.005 | - Что? | 0.20 | 0.05 | 1.0В. | 0.005 |
| C93700 | 780,082.0 | 9.0110 | 8.0110 | 0.8 | 0.7В | 0.50А. | 0.005 | - Что? | 0.50 | 0.08 | 0.10В. | 0.005 |
| А. При определении минимального содержания меди мед может рассчитываться как медь плюс никель. | ||||||||||||
| В. Для непрерывного литья фосфор должен составлять не более 1,5%. | ||||||||||||
| В Железо должно составлять не более 0,35% при использовании для стальных подвесок. | ||||||||||||

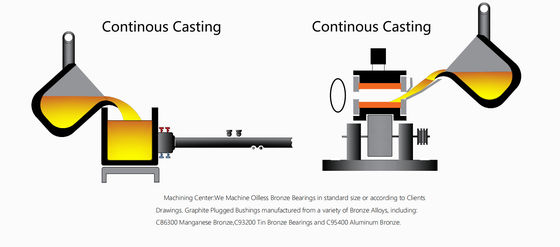

Непрерывный литье - это передовой метод литья, в котором расплавленный металл непрерывно заливается в специальную металлическую форму, называемую формой.Утвержденный (закрытый) литье непрерывно вытаскивается из другого конца формыРазвитие непрерывного литья является важным средством для оптимизации структуры металлургической промышленности Китая.что существенно изменит низкую эффективность и высокое потребление производства металлических материалов в Китае.Развитие передовых технологий непрерывного литья, таких как почти окончательное непрерывное литие,однокристаллическая непрерывная литья, высокоэффективное непрерывное литье и горячее заряжение непрерывного литья билета, будет очень активным, и будет способствовать развитию ряда новых материалов.
Центробежное литье - это техника и метод налива жидкого металла в быстро вращающуюся форму для заполнения формы и образования литья.жидкий металл может заполнить форму хорошо в радиальном направлении и сформировать свободную поверхность литья.Цилиндрическое внутреннее отверстие может быть получено без ядра. Помогает удалять газы и включения из жидких металлов.тем самым улучшая механические и физические свойства отливок.
Различные спецификации материалов, стандартные и специальные формы также доступны.
Не требует технического обслуживания (самосмаживается)
Подходит для применения с тяжелыми нагрузками
Выдерживает крайние температуры
Долгая продолжительность жизни
√ может работать без олова в течение длительного периода
Очень высокая грузоподъемность, хорошее износоустойчивость и меньшее трение
Особенно подходит для низких скоростей и высокой нагрузки
Подходит для перемещения, колебаний или перерывных движений, где сложно сформировать масляную пленку
Хорошие химико-стойкие и антикоррозионные характеристики
Может использоваться в широком диапазоне температур от -40°C до +300°C

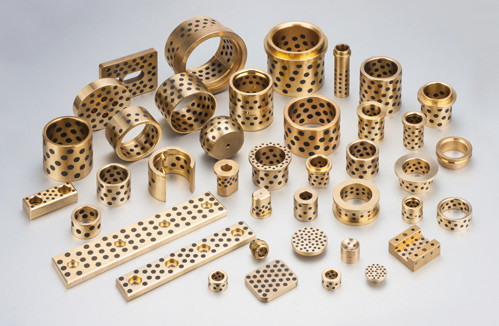

Формы, выполненные на заказ:
Прямые корпуса
Фланцевые корпуса
Носить пластинки
Машины для промывки
Бронза без графита
Бронза с графитом
Специальное покрытие:Специальные детали в соответствии с
ISO, DIN или дизайн заказчика, специальные сплавы.
Самосмазывающиеся буши, используемые в наборах штампов, штамповках для штамповки металлов, формах, специальных машинах и тяжелом оборудовании всех типов.
Такой подшипник и бусинки C86300 могут применяться в сухой, высокой температуре, высоком давлении, коррозионной, водной или другой химической среде, когда масло не может быть введено.Он широко используется в автомобильной продукции линии, водные машины, дамбы, пластиковые промышленности, литейные машины, стальные валы в металлургической промышленности, минеральные машины, корабли, турбогенераторы,гидравлические турбины и машины для литья впрыском- Что?Гидравлический цилиндр литья бронзовый фланцевый подшипникС твердым смазочным материалом Продукция широко используется в машинах непрерывного литья, горных машинах, судах, газовых турбинах и так далее.
| Номер материала | VSB-JDB (600#) | VSB-JDB (600#S1) | VSB-JDB (600#S2) | VSB-JDB (600#S3) | VSB-JDB (600#S4) | VSB-JDB (HT250) | VSB-JDB (Gcr15) |
|---|---|---|---|---|---|---|---|
| Химический состав | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| Плотность(g/cm3) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| Твердость(HB) | >210 | > 250 | > 150 | > 70 | > 80 | >190 | HRC>58 |
| Прочность на растяжение (N/mm2) | > 750 | > 800 | > 800 | > 200 | >260 | > 250 | > 1500 |
|
Удлинение (%) |
>12 | > 8 | >15 | > 10 | > 8 | > 5 | >15 |
| Коэффициент линейного расширения | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| Рабочая температура(°C) | -40 ~ +300 | -40 ~ + 150 | -40 ~ +400 | -40 ~ +400 | -40 ~ +400 | -40 ~ +400 | -40 ~ +400 |
| Максимальная динамическая нагрузка(N/mm2) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Максимальная линейная скорость (м/мин) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Максимальное значение смазки PV (N/mm2*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| Количество постоянной деформации сжатия 300 Н/мм2 |
<0.01 | <0.005 | <0.04 | <0.05 | <0.05 | <0.015 | <0.002 |
| прямой рукав | ||
| D | d | Л |
| 8 | 4 | 12 |
| 10 | 5 | 15 |
| 12 | 6 | 19 |
| 15 | 8S | 17 |
| 15 | 8 | 24 |
| 19 | 10 | 29 |
| 21 | 12 | 30 |
| 23 | 13 | 32 |
| 28 | 16 | 37 |
| 32 | 20 | 42 |
| 40 | 25 | 59 |
| 45 | 30 | 64 |
| 52 | 35 | 70 |
| 60 | 40 | 80 |
| 80 | 50 | 100 |
| 90 | 60 | 110 |
| расширенный прямой рукав | ||
| D | d | Л |
| 8 | 4 | 23 |
| 10 | 5 | 29 |
| 12 | 6 | 35 |
| 15 | 8 | 45 |
| 19 | 10 | 55 |
| 21 | 12 | 57 |
| 23 | 13 | 61 |
| 28 | 16 | 70 |
| 32 | 20 | 80 |
| 40 | 25 | 112 |
| 45 | 30 | 123 |
| 52 | 35 | 135 |
| 60 | 40 | 154 |
| 80 | 50 | 192 |
| 90 | 60 | 211 |
VIIPLUS предлагает полную линейку листовБронзовые подшипники Масляные и жировые канавыи слайд-пластинки.Подшипники с рукавами из литой бронзы, подшипники для фланцевНе требующие технического обслуживания самосмазывающиеся бронзовые подшипники с заполненными графитом канавками или графитовыми розетками.
C86300 бронзовые буши и изделия из литой бронзы / производитель из Китая - самосмазочные подшипники - стандартные компоненты
Бронзовая оболочка с рукавами и фланцами для металлургических машинГорные машины, машины для инжекционных форм, судостроение, аэрокосмическая промышленность, морская промышленность, турбина, газовая турбина, автомобильная промышленность и т.д.
Формы подшипников, изготовленные на заказ: стандартные формы в специальных размерах, штурмовые прокладки, штурмовые прокладки, полуподшипники, специальные формы, полученные путем штамповки или глубокого рисунка,специальные конструкции подшипников
Манганово-бронзовые Гтрафитовые бронзовые бошиПрименение при очень высоких нагрузках и скоростях. Однако для применения скользящих подшипников требуется надежная смазка.эти сплавы имеют хорошую коррозионную стойкостьСочетание меди, марганца, алюминия и железа в C86300 повышает его прочность.
Более 110 000 КСИ.
Графит вставленный литой бронза самосмазка для более высоких температур и более тяжелых нагрузок

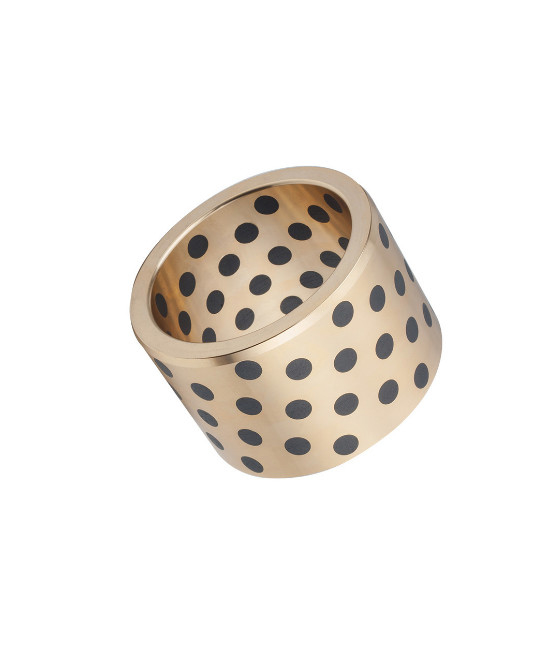

Описание:C86300БронзовыйСамосмазывающие подшипникис встроенными в графит пробками высокопрочные латунистые скользящие подшипники. Различные сплавы, состоящие из более чем двух элементов, называютсяспециальная латунь.Такие, как алюминий, свинец, олово, марганец, никель, железо, кремний, медный сплав, высокая прочность желтая медь является одним из них.Высокая прочность и твердость, высокая устойчивость к химической коррозии.
VIIPLUSКИНА ГРАФИТ БОНЗЕВЫЕ ЛАГЕРЫявляется самосмазывающимся подшипником на базе меди для применения с тяжелыми нагрузками, в который встроены пробки твердого смазочного материала.
VIIPLUS предоставляет специализированные инженерные, проектные, производственные и вспомогательные услуги для самосмазывающих подшипников.Наша опытная команда инженеров и опытных ремесленников постоянно производит превосходные продуктыМы стремимся удовлетворять или превышать ожидания наших клиентов, постоянно поставляя наши продукты и услуги в срок.
Материал:CuZn25Al5Mn4Fe3
| Твердый корпус, бронза с встроенными розетками смазочного масла, DIN 1850/ISO 4379, без обслуживания | |||
| ТЕХНИЧЕСКИЕ ДЕТАЛИ | |||
| Статика удельной грузоподъемности | 150 [N/mm2] | Температурная нагрузка | - от 100 до + 300 °C |
| Динамика удельной грузоподъемности | 100 [N/mm2] | ||
| Скорость скольжения | ≤ 0,3 - 1,0 [м/с] | Максимальное PV-значение | 1.5 [N/mm2 x m/s] |
| Значение трения | 00,03 [μ] до 0,2 [μ] смазанные/сухие | Твердость | 190-220 HB |
| СТРАНИЦЫ | |||
| Поддерживающий материал | CuZn25Al5 | Другие обычно используемые сплавы бронзы | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| Сдвижной слой | Площадь твердого смазочного материала: App. 25-30% | ||
| Подробная информация о толерантности | |||
| Жилище Ø | H7 | Толерантность вала | f7 или h6 |
| Прокладка внутренней О после установки | Пожалуйста, проконсультируйтесь с нашими инженерами по продажам, стандартные допуски: r6 или E7 | ||
| Материал вала | |||
| Твердость вала должна быть как минимум 70-100HB тверже, чем бронзовая сплав. | |||
| Грубость поверхности ≤ Ra 0.8 | |||
| Имущество | |||
| Он отвечает самым высоким эксплуатационным требованиям и подходит для ударных нагрузок. | |||
| РАЗВОР применения | |||
| Краны, горные машины, строительные машины, морские и морские приложения, сталелитейные заводы, гидроэнергетика и гидромеханика | |||
| УТРАНЕНИЕ | |||
| Это беспроводный подшипник, но для начала процесса необходимо провести первоначальную смазку. | |||
| Консультация по монтажу | |||
| Жилье | Шафер минимум 1,5 мм х 15-45°, для легкого выравнивания корпуса | ||
| Остров | Шафер 5 мм х 15°, для легкого вставления вала | ||
| Для более мелких диаметров ОД следует смазать перед нажатием. | |||
| Для больших диаметров следует использовать сухой лед для замораживания. | |||
VSB-50Прочный смазочный подшипникКроме того, медный материал обладает довольно хорошей антиэрозионной стойкостью в воздухе,пресной воды и морской водыПоверхность регулярно и тонко обрабатывается сотками, в которые заполняется определенное твердое смазочное вещество.оборудование для эксплуатации шахт, корабли, паровые двигатели и т.д.
|
Уровень |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Материал |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Плотность |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Твердость |
≥210 |
≥ 70 |
≥ 150 |
≥ 75 |
≥235 |
|
Прочность на растяжение |
≥ 750 |
≥ 250 |
≥ 500 |
≥270 |
≥ 800 |
|
Устойчивость добычи |
≥ 450 |
≥ 90 |
≥260 |
≥ 150 |
≥ 450 |
|
Удлинение |
≥ 12 |
≥ 13 |
≥ 10 |
≥ 5 |
≥ 8 |
|
Коэффициент линейного расширения |
10,9×10-5/°C |
10,8×10-5/°C |
10,6×10-5/°C |
10,8×10-5/°C |
10,9×10-5/°C |
|
Макс. Время. |
-40~+300°C |
-40 ~ +400°C |
-40 ~ +400°C |
-40 ~ +400°C |
-40~+300°C |
|
Максимальная динамическая нагрузка |
100 |
60 |
50 |
70 |
120 |
|
Макс. скорость ((Сухое) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s ((Смазка) |
200 |
60 |
60 |
80 |
200 |
|
Деформация сжатия |
< 0,01 мм |
< 0,05 мм |
< 0,04 мм |
< 0,05 мм |
< 0,005 мм |
|
Номер продукта. |
Химические составы |
||||||||
|
VSB-50 |
Ку |
Zn |
Аль. |
Фэ |
Мн |
Да, да. |
Ни. |
Сн |
Pb |
|
60 ~ 66 |
22 ~ 28 |
5.0~8.0 |
2.0~4.0 |
2.5 ~ 5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
Интересуетесь нашими продуктами?Запросите предложение:Тиффани@viiplus.com
