| Наименование марки: | bronzelube.com |
| Номер модели: | Прямая втулка: Бронза с врезанным твердым материалом смазки, неэтилированным |
| МОК: | Бронзовые плиты носки точности & смазывать части сделанные для того чтобы приказать |
| цена: | US$0.11 - US$21.11 / Pieces,NEGOTIABLE |
| Условия оплаты: | ТТ ЗАРАНЕЕ, Л/К, западное соединение |
| Способность к поставкам: | Производство подшипника Лубе собственной личности проставляет размеры собрание допуска |

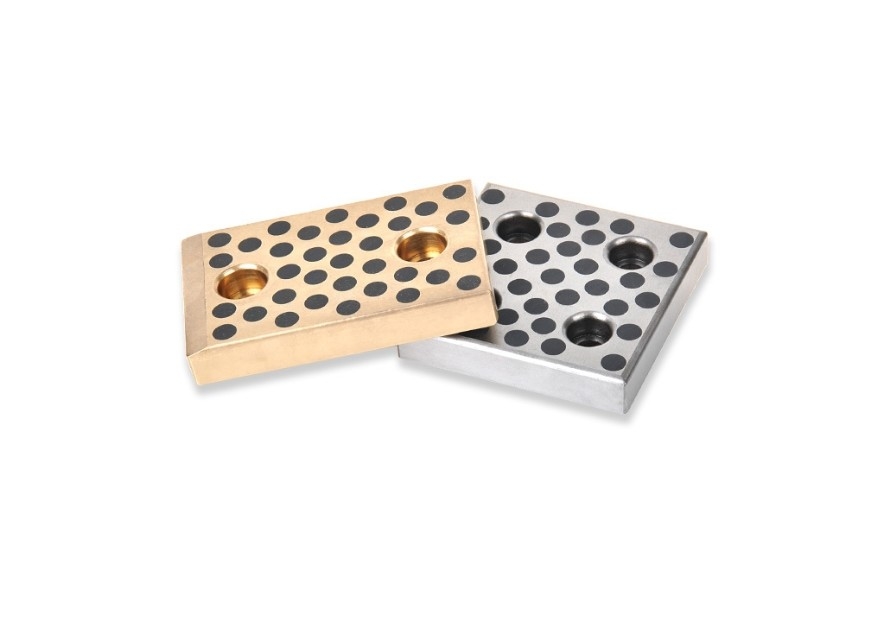

Самосмазывающиеся бронзовые втулки с графитовыми пробками - это скользящие компоненты, которые включают в себя графитовые пробки для самосмазывания. Эти втулки, также известные как скользящие пластины, предназначены для работы без необходимости внешней смазки или масла, поскольку графитовые пробки обеспечивают необходимую смазку во время работы. Бронзовый материал в сочетании с графитовыми пробками обеспечивает отличную износостойкость и низкое трение, что делает эти втулки подходящими для широкого спектра применений, где требуется скольжение без масла.
Чертежи CAD позволяют вам быть максимально продуктивным. Измените конструкцию ваших бронзовых деталей
Автоматизация упаковки
Мы предлагаем широкий выбор бронзовых материалов и обработок поверхности для проектирования деталей без масла. Настраиваемые обработанные компоненты доступны с индивидуальными размерами, которые могут быть указаны в требованиях заказчика.
Рекомендуемая отрасль Автоматизация упаковки
Наши бронзовые износостойкие пластины могут поставляться из следующих бронзовых сплавов:
Наша графитовая втулка безмасляная, самосмазывающаяся и рассчитана на долговечность. Это обеспечивает меньшее время простоя и устраняет проблемы, вызванные высокими и низкими температурами. Твердая бронза Причины выбора самосмазывающихся продуктов с графитовыми пробками Графитовый литой бронзовый подшипник Твердая бронзовая пластина C86300
| Состав и свойства | ||||||||||||||||
| dg | DIN | Материал № форма поставки1) |
Обозначение | Стандарт ASTM | Пропорциональные веса | Физические свойства (мин.) | ||||||||||
| Стандартный | Сплав № |
DIN | ASTM | Плотность | 0,2% Деформация |
Предел прочности прочность |
Деформация | Модуль упругости | Твердость | Применение | ||||||
| Символ | ρ | δy | δT | |||||||||||||
| Единица измерения | % | % | г/см³ | МПа | МПа | % | МПа | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 допустимо макс. доли Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Стандартный материал для большинства применений международный стандартизированный |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | еще не стандартизирован | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 допустимо Ni 0.8 - 1.5 макс. доли Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Материал для высоких нагрузок и/или коррозионного воздействия международный только частично стандартизированный |
|||
| 2.1061.03 | CuSn12Pb | еще не стандартизирован | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u мин. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3.5 - 5.5 допустимо макс. доли Mn 3.3 |
Cu мин. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Mn макс. 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Материал для extreme нагрузок and/или высоких коррозионных условий международный стандартизированный |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1.5 - 4 Mn 2.5 - 5 Zn остаток допустимо макс. доли Ni макс. 3 |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2.5 - 5 Zn 22 - 28 Ni макс. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Материал для самых высоких нагрузок без коррозионного воздействия. международный частично стандартизированный до в значительной степени |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | еще не стандартизирован | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Материал с хорошей износостойкостью . коррозия и морская вода устойчивый международный частично стандартизированный |
|||
| 2.1052.03 | CuSn12 | еще не стандартизирован | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | еще не стандартизирован | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1 ) форма поставки: .01 = литье в песок. .02 = литье в гравитационные формы. .03 = центробежное литье. .04 = непрерывное литье | ||||||||||||||||
Основные преимущества не требующих обслуживания подшипников скольжения со смазочными пробками:
Подходит для агрессивных сред
Высокая грузоподъемность
Не требует обслуживания
Подходит для ударных нагрузок и вибраций
Подходит для высоких температур
Отличные характеристики при высоких нагрузках и низких скоростях
VIIPLUS бронзовые графитовые втулки изготовлены из литой высокопрочной меди в качестве матрицы, которая функционирует как несущий элемент. Кроме того, ВТУЛКИ ИЗ БРОНЗОВОГО ГРАФИТА СЕРИИ используют специально разработанный графит в качестве смазки, обеспечивая отличную самосмазку. Сочетая преимущества как матрицы, так и смазки, ВТУЛКИ ИЗ БРОНЗОВОГО ГРАФИТА способны проявлять свои замечательные характеристики в условиях высоких нагрузок и низких скоростей
1. Может работать без масла в течение длительного периода
2. Чрезвычайно высокая грузоподъемность, хорошая износостойкость и низкое трение
3. Особенно подходит для низких скоростей и высоких нагрузок
4. Подходит для возвратно-поступательного, колебательного или прерывистого движения, когда масляную пленку трудно сформировать
5. Хорошая химическая стойкость и антикоррозионные характеристики
6. Может использоваться в широком диапазоне температур от -40℃-+300℃
VSB-50P Скользящий блок материал изготовлен из прочного литого бронзового металла со специальными твердыми смазками. Основной металл выдерживает высокие нагрузки, а твердые смазки обеспечивают самосмазку. Подшипник показывает отличные характеристики без предварительной смазки в условиях экстремальных высоких/низких температур при низкой скорости. Этот материал обеспечивает не требующее обслуживания решение для подшипников, особенно для высоких нагрузок, прерывистого или колебательного движения.
| Класс | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| Материал | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
| Плотность | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Твердость | ≥210 | ≥70 | ≥150 | ≥75 | ≥235 |
| Предел прочности | ≥750 | ≥250 | ≥500 | ≥270 | ≥800 |
| Предел текучести | ≥450 | ≥90 | ≥260 | ≥150 | ≥450 |
| Удлинение | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
| Коэффициент линейного расширения | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ | 1.9×10-5/℃ |
| Макс. температура | -40~+300℃ | -40~+400℃ | -40~+400℃ | -40~+400℃ | -40~+300℃ |
| Макс. динамическая нагрузка | 100 | 60 | 50 | 70 | 120 |
| Макс. скорость (сухая) | 15 | 10 | 20 | 10 | 15 |
| N/mm²*m/s (Смазка) | 200 | 60 | 60 | 80 | 200 |
| Деформация сжатия | < 0.01 мм | < 0.05 мм | < 0.04 мм | < 0.05 мм | < 0.005 мм |
| Номер продукта | Химический состав | ||||||||
| VSB-50 | Cu | Zn | Al | Fe | Mn | Si | Ni | Sn | Pb |
| 60~66 | 22~28 | 5.0~8.0 | 2.0~4.0 | 2.5~5.0 | <0.1 | <0.5 | <0.2 | <0.2 | |
Наличие
Формы подшипников, доступные в стандартных размерах
· Цилиндрические втулки
· Фланцевые втулки
· Скользящие пластины
Формы подшипников, изготавливаемые на заказ: стандартные формы в специальных размерах, упорные шайбы, фланцевые упорные шайбы, полуподшипники, специальные формы, полученные штамповкой или глубокой вытяжкой, индивидуальные конструкции подшипников
Этот тип подшипника может применяться в сухих, высокотемпературных, высоконапорных, агрессивных, водных или других химических средах, когда масло не может быть введено. Он широко используется в автомобильной производственной линии, водном хозяйстве, затворах плотин, пластмассовой промышленности, машинах непрерывного литья, стальных валках в металлургической промышленности, минеральных машинах, кораблях, турбогенераторах, гидравлических турбинах и машинах для литья под давлением...
