| Наименование марки: | VIIPLUS Sleeve & Bearing |
| Номер модели: | Алюминиевая медь К95400 |
| МОК: | Нормальный размер Бушинг никакое количество минимального заказа |
| цена: | Bushings High Quality Price Ratio B2B |
| Условия оплаты: | Т/Т, Л/К, западное соединение, |
| Способность к поставкам: | Ключевые слова: "приобретенные" и "приобретенные" в соответствии с пунктом 1 настоящей статьи.Подшип |

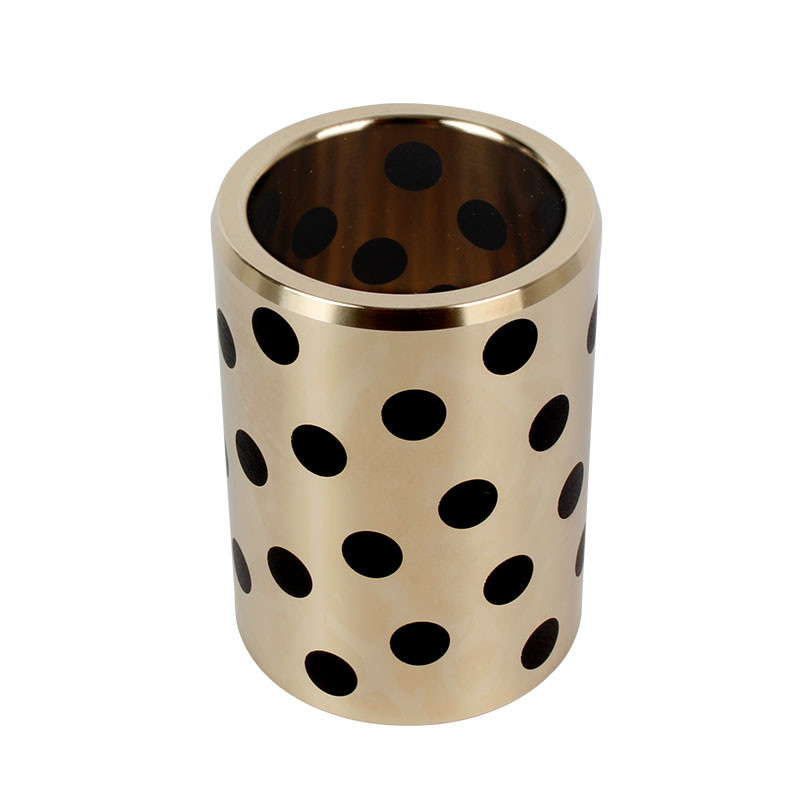

Втулка из алюминиевой бронзы C95400, доступная как в плечевом, так и в прямом исполнении, обеспечивает исключительную производительность и долговечность для широкого спектра промышленных применений. Алюминиевая бронза, уникальный сплав, сочетающий свойства алюминия и бронзы, обладает высокой прочностью, коррозионной стойкостью и износостойкостью.
Втулка плечевого дизайна имеет приподнятую или ступенчатую часть, которая обеспечивает дополнительную поддержку и устойчивость. Такая конструкция часто используется в приложениях, где требуются более высокие нагрузки или дополнительное выравнивание. С другой стороны, прямая конструкция обеспечивает более обтекаемый профиль, подходящий для ограниченных пространств или там, где предпочтительна втулка с более низким профилем.
Обе конструкции втулки из алюминиевой бронзы C95400 являются прецизионно спроектированными для соответствия строгим стандартам качества. Они производятся с использованием высококачественных материалов и передовых производственных технологий, чтобы гарантировать превосходную производительность и долговечность.
Состав втулок из алюминиевой бронзы делает их идеальными для использования в средах, которые подвергают их воздействию едких химикатов или высоких температур. Их устойчивость к износу и истиранию также делает их пригодными для высокоскоростных или высоконагруженных применений.
Если вам нужна конструкция с плечом или прямая, втулка из алюминиевой бронзы C95400 — это надежное и экономичное решение для улучшения производительности и долговечности ваших механических систем. Ее уникальное сочетание свойств и универсальности делает ее популярным выбором для различных промышленных применений.
Латунь, пропитанная графитом
C95400* Алюминиевая бронза: Медведь из алюминиевой бронзы C954...
Медный сплав, прямая тонкая стенка
| Номер детали | Л | МПБЗ | МПБЗУ | |||||||||||||||||||||
| Тип | гФ7 | Дм6 (*1) |
Толщина (Н) | *Винт-ограничитель вращения (ссылка) | Дм6 (*1) |
Толщина (Н) | ||||||||||||||||||
| МПБЗ МПБЗУ *Размеры L в ( ) доступны только для MPBZ. |
5 | +0,022 +0,010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | М4х8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0,028 +0,013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0,034 +0,016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | М5х8 | 22 | ||||||||||
| 20 | +0,041 +0,020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20А | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25А | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | М6х16 | 34 | ||||||||
| 35 | +0,050 +0,025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | М8х16 | 55 | |||||||||||||
| 60 | +0,060 +0,030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0,071 +0,036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
Мы постоянно совершенствуем свою деятельность в области подшипников скольжения, включая практическое использование композитных материалов и т.д.
смазочные материалы для крышек.
Их называют безмасляными втулками, поскольку не требуется внешняя смазка. Безмасляные подшипники имеют сухую смазку, сжатую в базовый металл.
В момент трения частицы твердых смазочных материалов образуют на поверхности движущейся части мельчайшие смазочные пленки.
Viiplus — лидер рынка высококачественных алюминиевых бронз
Изготовленная на заказ втулка из алюминиевой бронзы C954 - "Сделано в Китае"
Алюминиевая бронза — это самый прочный стандартный сплав на основе меди.
| Таблица состава и свойств материалов | |||||||||||
| Оценка | Материал бронзового сплава | ||||||||||
| Материал | CuZn25A15Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | |||||||
| Плотность | 8 | 8.9 | 7.8 | 8.9 | |||||||
| Твёрдость по НВ | >210 | >70 | >150 | >95 | |||||||
| Н/мм² Прочность на растяжение |
>750 | >200 | >600 | >260 | |||||||
| Предел текучести Н/мм² | >450 | >90 | >260 | >150 | |||||||
| % Удлинение |
>12 | >15 | >10 | >8 | |||||||
| Коэффициент линейного расширения | 1.9x10-5/С | 1,8x10-5/С | 1,6×10-5/℃ | 1,8×10-5/℃ | |||||||
| ℃ Макс.темп. |
-40～+300 | -40~+400 | -40～+400 | 40～+400 | |||||||
| Н/мм² Макс.нагрузка |
100 | 60 | 50 | 70 | |||||||
| М-м-м Макс. нагрузка (сухая) |
15 | 10 | 20 | 10 | |||||||
| Н/мм²*М-м-м Макс.PV (смазка) |
200 | 60 | 60 | 80 | |||||||
| 300Н/мм² Деформация при сжатии |
<0,01 мм | <0,05 мм | <0,04 мм | <0,05 мм | |||||||
Самый высокий стандартный размер прочностиС95400Алюминиевая бронзаФланец с графитовой заглушкой
Втулка литая бронзовая для экскаваторов и мусоровозов, подшипники скольжения, бронзовые втулки для промышленных роботов, бронзовые втулки для литьевых машин,
Бронзовые втулки для щитовых проходческих машин, бронзовые подшипники для затворов плотин, бронзовые втулки для гидротурбин для гидроэнергетики, бронзовые втулки для водяных клапанов и многое другое.
Высококачественные самосмазывающиеся подшипники по конкурентоспособной цене. Качественная китайская продукция. Поставщики, проверенные SGS. Ведущий B2B-портал.
Алюминиевая бронза C95400 CuAl10Fe3 является наиболее распространенной алюминиевой бронзой и используется во многих тяжелых, высоконагруженных и износостойких узлах.
Хорошая прочность на растяжение, пластичность, свариваемость и сопротивление усталости.
Типичные области применения включают червячные передачи, втулки, компоненты насосов и подшипники.
Втулка из алюминиевой бронзы C95400 Алюминиевая бронза, также известная как C954, является самым популярным универсальным сплавом алюминиевой бронзы.
Он обеспечивает высокую прочность на разрыв и растяжение, хорошую пластичность, свариваемость и исключительную стойкость к износу, усталости и деформации при ударах или перегрузках.
Алюминиевая бронза C95400 — прочная и твердая алюминиевая бронза, устойчивая к износу, истиранию и деформации при высоких сжимающих нагрузках.
В сочетании с различными металлами алюминиевая бронза C95400 продлевает срок службы деталей, снижает затраты на техническое обслуживание, уменьшает трение, задиры и истирание.
Мы производим C95400, C95500 и C95900 стандартных размеров для кругов, труб и прямоугольников. Алюминий в сочетании с железом и никелем в C95500,
действует как арматура в этих сплавах. Все алюминиевые бронзы могут быть подвергнуты термической обработке, что еще больше увеличивает предел прочности на растяжение.
| Медный сплав № | Cu% | % свинца | Сн% | % Zn | % железа | П% | % Ni | Ал% | Би% | Мн% | С% | Сб% | Si% |
| С89325 | 84.00-88.00 | 0.1 | 9.00-11.00 | 1 | 0,15 | 0.1 | 1.003 | 0,005 | 2.70-3.70 | 0,08 | 0,5 | 0,005 | |
| С89831 | 87.00-91.00 | 0.1 | 2.70-3.70 | 2.00-4.00 | 0.3 | 0,05 | 1.003 | 0,005 | 2.70-3.70 | 0,08 | 0,25 | 0,005 | |
| C89833 | 86.00-91.00 | 0,09 | 4.00-6.00 | 2.00-6.00 | 0.3 | 0,05 | 1.003 | 0,005 | 1.70-2.70 | 0,08 | 0,25 | 0,005 | |
| С89835* | 85.00-89.00 | 0,09 | 6.00-7.50 | 2.00-4.00 | 0.2 | 0.1 | 1.003 | 0,005 | 1.70-2.70 | 0,08 | 0,35 | 0,005 | |
| C89844 | 83.00-86.00 | 0.2 | 3.00-5.00 | 7.00-10.00 | 0.3 | 0,05 | 1.003 | 0,005 | 2.00-4.00 | 0,08 | 0,25 | 0,005 | |
| С90300* | 86.00-89.001 | 0.3 | 7.50-9.00 | 3.00-5.00 | 0.2 | 0,052 | 1.003 | 0,005 | 0,05 | 0.2 | 0,005 | ||
| С90800 | 85.00-90.001 | 0,25 | 11.00-13.00 | 0,25 | 0,15 | 0,302 | 0,503 | 0,005 | 0,05 | 0.2 | 0,005 | ||
| С90810 | Рем.1 | 0,25 | 11.00-13.00 | 0.3 | 0,15 | 0,15-0,802 | 0,503 | 0,005 | 0,05 | 0.2 | 0,005 | ||
| С95400* | 83.00 мин. | 3.00-5.00 | 1.503 | 10.00-11.50 | 0,5 | ||||||||
| С95500* | 78.00 мин. | 3.00-5.00 | 3.00-5.503 | 10.00-11.50 | 3.5 | ||||||||
| С95900* | Рем. | 3.00-5.00 | 0,503 | 12.00-13.50 | 1.5 |
*Стандартный сплав. 1При определении Cu мин. Cu можно рассчитать как Cu + Ni. 2Для непрерывного литья P должен составлять 1,5%, макс.
Значение 3Ni включает Co. Примечание: если не указано иное, отдельные значения представляют собой максимумы.
| Прочность на растяжение (мин) | Предел текучести (при удлинении 0,5% под нагрузкой мин.) | Удлинение (мин. 2 дюйма или 50 мм, %) | Твердость по Бринеллю (мин) | ||
| Кси | МПа | Кси | МПа | ||
| 85 | 485 | 32 | 195 | 12 | 170 |
| Температура плавления - Ликвидус | 1038 °С |
| Температура плавления - Солидус | 1027 °С |
| Плотность | 7,45 г/см3 при 20 °C |
| Удельный вес | 7.45 |
| Электропроводность | 0,075 мегасименс/см при 20 °C |
| Теплопроводность | 58,7 Вт/м при 20 °C |
| Коэффициент теплового расширения 68-572 | 15,5 · 10–6 на °C (20–300 °C) |
| Удельная теплоемкость | 419 Дж/кг при 20 °C |
| Модуль упругости при растяжении | 107000 МПа |
| Магнитная проницаемость* | 1.27 |
| Магнитная проницаемость** | 1.2 |
Поиск по материалу бронзовых втулок (селектор продукции), Вы можете выбрать материал для изготовления бронзовых подшипников и получить расценки.
Производитель втулок из алюминиевой бронзы непрерывного литья C95400.
Компания Viiplus, являющаяся ведущим отечественным китайским производителем подшипников скольжения и изделий из композитных материалов - металлополимерных подшипников и втулок.
Компания Viiplus преуспела в производстве качественных отливок и изделий из металла.
Таким образом, мы заслужили репутацию компании, отвечающей требованиям клиентов по надежности, доступности и ценности.
Алюминиевая бронза — это сплав на основе меди наивысшей прочности. Подходит для высокотемпературной среды для достижения самосмазывания.
Компания VIIPLUS производит втулки из алюминиевой бронзы C95400 в качестве стандартных подшипников стандартных размеров втулок скольжения.
Алюминий в сочетании с железом и никелем в сплаве C954 действует как упрочнитель в этих сплавах.
Все втулки из алюминиевой бронзы могут быть подвергнуты термической обработке, что еще больше увеличивает прочность на растяжение.
✔ Стандартные бронзовые втулки с графитовым продуктом
Втулки из литой бронзы
Втулка из алюминиевой бронзы с графитом C95400 — это самосмазывающийся подшипник на основе меди для тяжелых условий эксплуатации, в который встроены твердые смазочные втулки.
Характеристики втулки из алюминиевой бронзы C95400
Самосмазывающиеся бронзовые втулки с графитовыми заглушками изготавливаются из непрерывнолитой бронзовой прутковой заготовки.
Затем их фрезеруют и закупоривают заглушками на основе твердой смазки на основе графита.
Бронзовые кусты
В качестве основного материала используют высокопрочный медный сплав, в зависимости от условий обработки его рабочей поверхности в определенной пропорции обрабатывают отверстие и заполняют одной твердой смазкой.
Высокопрочный медный сплав обеспечивает высокую грузоподъемность, а твердая смазка может быть сформирована с меньшим трением. В сухих условиях мы проектируем ....
Фланцевые цельные бронзовые металлические самосмазывающиеся подшипники
Подшипники из литой медной бронзы / Фланцевые бронзовые подшипники
Фланцевые бронзовые втулки VSB-50
подшипник втулка втулка латунная подшипник втулка латунная втулка втулка втулка втулка
1. Может работать без масла в течение длительного периода
2. Чрезвычайно высокая грузоподъемность, хорошие противоизносные свойства и низкое трение.
3. Особенно подходит для низких скоростей и высоких нагрузок.
4. Подходит для возвратно-поступательного, колебательного или прерывистого движения, когда масляная пленка образуется с трудом.
5. Хорошие химические и антикоррозионные характеристики.
6. Может использоваться в широком диапазоне температур от -40℃ до +300℃.
Материал фланца VSB-50 — прочный литой металл на основе бронзы со специальными твердыми смазками.
Основной металл выдерживает высокие нагрузки, а твердые смазочные материалы обеспечивают самосмазывание.
Подшипник показываетотличная производительность без предварительной смазки в условиях экстремально высоких/низких температур при низкой скорости.
Этот материал обеспечивает решение для подшипников, не требующее технического обслуживания, особенно при высоких нагрузках, прерывистом или колебательном движении.
|
Оценка |
50# |
50С1 |
50С2 |
50С3 |
650S5 |
|
Материал |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAl10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Плотность |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Твёрдость |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Предел прочности |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
Предел текучести |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Удлинение |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Коэффициент линейного расширения |
1,9×10-5/℃ |
1,8×10-5/℃ |
1,6×10-5/℃ |
1,8×10-5/℃ |
1,9×10-5/℃ |
|
Макс.темп. |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
Макс.динамическая нагрузка |
100 |
60 |
50 |
70 |
120 |
|
Макс.скорость(сухая) |
15 |
10 |
20 |
10 |
15 |
|
Н/мм²*м/с (Смазка) |
200 |
60 |
60 |
80 |
200 |
|
Деформация сжатия |
< 0,01 мм |
< 0,05 мм |
< 0,04 мм |
< 0,05 мм |
< 0,005 мм |
|
НОМЕР ПРОДУКТА |
Химический состав |
||||||||
|
ВСБ-50 |
Cu |
Zn |
Эл |
Фе |
Мн |
Си |
Ни |
Сн |
свинец |
|
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2,5~5,0 |
<0,1 |
<0,5 |
<0,2 |
<0,2 |
|
Формы подшипников доступны в стандартных размерах
· Цилиндрические втулки
· Фланцевые втулки
· Скользящие пластины
Формы подшипников, изготавливаемые на заказ:
стандартные формы специальных размеров, упорные шайбы, фланцевые упорные шайбы, полуподшипники, специальные формы, полученные штамповкой или глубокой вытяжкой, индивидуальные конструкции подшипников
Общепромышленное оборудование и объекты тяжелой промышленности.
Производство штампов/пресс-форм
Мы поставляем все виды самосмазывающихся ползунков, направляющих втулок, клиньев и других изделий для пресс-форм для автомобильных шин, литьевых форм и штампов.
Размер бронзовых втулок заказчика
