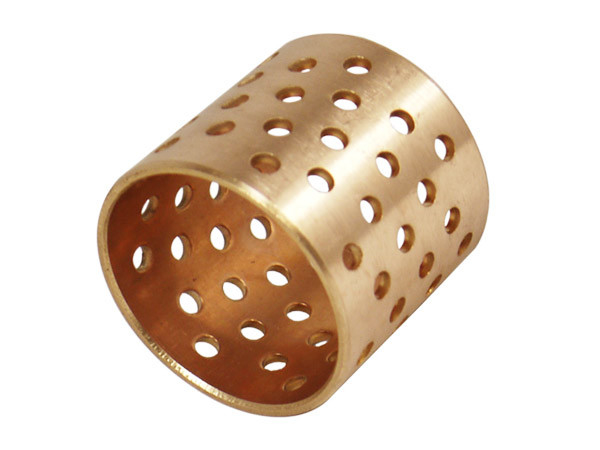

Бронзовая втулка, изготовленная методом прокатки, с ромбовидными углублениями, из материалов CuSn8 и CuSn6.5P, представляет собой прецизионный компонент, разработанный для оптимальной работы в метрических втулочных узлах. Уникальное сочетание этих высококачественных бронзовых сплавов обеспечивает исключительную износостойкость, коррозионную стойкость и механическую прочность.

Ромбовидные углубления обеспечивают улучшенную смазку и снижение износа, обеспечивая плавную и эффективную работу. Эти углубления также улучшают способность втулки удерживать смазку, уменьшая необходимость в частом повторном смазывании и продлевая срок службы втулки.

Метрическая втулочная конструкция прокатной бронзовой втулки обеспечивает точную посадку в узле, сводя к минимуму зазоры и максимизируя производительность. Материалы CuSn8 и CuSn6.5P, известные своей прочностью и надежностью, выбраны специально из-за их способности выдерживать высокие нагрузки и частое движение.

При использовании в тяжелой технике, автотранспорте или других промышленных применениях эта прокатная бронзовая втулка с ромбовидными углублениями предлагает надежное и долговечное решение для снижения трения и износа. Ее прецизионное производство, высококачественные материалы и функции улучшения смазки обеспечивают надежную и эффективную работу в различных метрических втулочных узлах.

Самосмазывающийся бронзовый подшипник с ромбовидными углублениями, скользящий подшипник, подшипник скольжения, бронзовые втулки - китайский производитель - экспорт обернутых бронзовых втулок в мир.

БРОНЗОВЫЕ ОБЕРНУТЫЕ ПОДШИПНИКИ РОМБОВИДНЫЕ МАСЛЯНЫЕ ОТВЕРСТИЯ CUSN8 & C...

Компания по продаже втулок

Прокатные бронзовые втулки с ромбовидными углублениями

Заводские заказные медные обернутые втулки

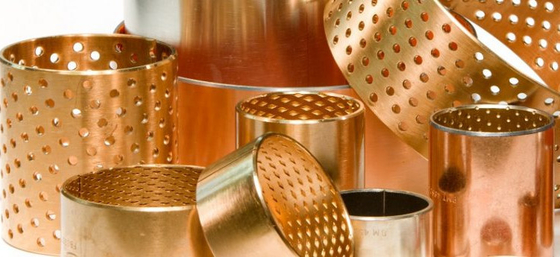

VIIPLUSПрокатные (обернутые) втулки производятся с ромбовидными смазочными углублениями на поверхности подшипника. Эти втулки идеально подходят для тонкостенных применений. Углубления обеспечивают резервуары для смазки, что позволяет обеспечить отличный и длительный срок службы.

Для применений, которые герметичны или сложны в обслуживании, мы также производим этот продукт с самосмазывающимися графитовыми ромбовидными или круглыми углублениями.

Они легкие и компактные и доступны в виде втулок, фланцевых подшипников, шайб и пластин. Они производятся как в дюймовых, так и в метрических размерах.

• Метрические втулки
• Метрические фланцы

Бронзовый подшипник качения, с оловянным бронзовым сплавом CuSn8/cusn6.5p в качестве материала, поверхность ромбовидного масляного отверстия, играет роль хранения масла, обладает хорошей усталостной прочностью и несущей способностью, коррозионной стойкостью, износостойкостью.
Широко используется в сельскохозяйственной технике, строительной технике, строительной технике и других случаях с высокой нагрузкой и низкой скоростью.
(также называется FB090)

бронзовая обернутая втулка, размер фланца, самосмазывающаяся...

Характеристики применения

1. Экономия большого количества медного материала и времени изготовления медной втулки:
2. Легкий вес и низкая стоимость по сравнению с осевой втулкой и подшипником качения, изготовленными транспортным средством;
3. На поверхности трения можно обработать различные масляные канавки, а масляные отверстия могут хранить определенную смазку, так что время заполнения маслом в 5 раз больше, чем у медной втулки;
4. Чрезвычайно высокая несущая способность, особенно подходит для грубой поверхности трения;
5. Высокий отвод тепла, малый коэффициент расширения, стабильное рабочее состояние и длительный срок службы.

Технические данные

• Обернутый бронзовый подшипник скольжения
• Низкие эксплуатационные расходы
• С масляными карманами

Свойства

• Высокая несущая способность и стабильность при низком истирании, подходит для грубой эксплуатации, коррозионностойкий.

Материалы

• CuSn8P

Без смазки с отличной износостойкостью

Свойства материала

• Удельная нагрузка статическая≤ 120 [Н/мм2]
• Удельная нагрузка динамическая≤ 40 [Н/мм2] при макс. 2,0 м/с
• Скорость скольжения≤ 2,0 [м/с]
• Значение трения ***0,08 [µ] до 0,25 [µ] в зависимости от смазки
• Температурная деформация– 100 [°C] до + 200 [°C]
• Макс. значение PV2,8 [Н/мм² x м/с]

Механическое поведение
Тип	Предел прочности при растяжении	Удлинение	Предел текучести
БРОНЗОВАЯ ВТУЛКА CUSN8 090	450	55	250
БРОНЗОВАЯ ВТУЛКА CUSN8 092	300	55	250
БРОНЗОВАЯ ВТУЛКА CUSN8 08G	420	5	230
БРОНЗОВАЯ ВТУЛКА CUSN8 09G	450	10	250
Физические свойства
Тип	Удельный вес	Линейное расширение	Теплопроводность	Электрическое сопротивление	Модуль упругости
		0C10-6/0C	CW0/m.k	Cm/onm.mm2	KN/mm2
БРОНЗОВАЯ ВТУЛКА CUSN8 090	8.9	18.2	60	6.5	115
БРОНЗОВАЯ ВТУЛКА CUSN8 092	8.9	18.2	60	6.5	115
БРОНЗОВАЯ ВТУЛКА CUSN8 08G	7.8	22	70	7.8	108
БРОНЗОВАЯ ВТУЛКА CUSN8 09G	8	18.2	60	6.5	115
Характеристики трения
Тип	Макс. динамическая нагрузка	Макс. скорость (без масла)	Макс. скорость (с маслом)	Температура
	(Н/мм2)	(без масла)(м/с)	(с маслом)(м/с)
БРОНЗОВАЯ ВТУЛКА CUSN8 090	75	/	2.5	-80～+200
БРОНЗОВАЯ ВТУЛКА CUSN8 092	60	/	2.5	-100～+200
БРОНЗОВАЯ ВТУЛКА CUSN8 08G	65	0.4	4	-100～+260
БРОНЗОВАЯ ВТУЛКА CUSN8 09G	65	0.2	4	-100～+260
Твердость подшипника
Тип	Элемент	Твердость
БРОНЗОВАЯ ВТУЛКА CUSN8 090	(Стандарт)	90～120
БРОНЗОВАЯ ВТУЛКА CUSN8 092	(Специальный)	125～155
БРОНЗОВАЯ ВТУЛКА CUSN8 08G	(Стандарт)	60～90
БРОНЗОВАЯ ВТУЛКА CUSN8 09G	(Стандарт)	90～120
БРОНЗОВАЯ ВТУЛКА CUSN8 B090	(Стандарт)	70～100
Материал подшипника
Тип	Элемент	Материал	Состав %
			CU	SN	Pb	Zn	P	(Другое)
БРОНЗОВАЯ ВТУЛКА CUSN8 090	(Стандарт)	CuSn6.5P		6～7	—	—	0.1～0.25	≤0.1
БРОНЗОВАЯ ВТУЛКА CUSN8 092			(Остаток)
	Ⅰ(СпециальныйⅠ)	CuSn8P		7～9	—	—	0.01～0.35	≤0.2
			(Остаток)
	Ⅱ(СпециальныйⅡ)	H68(CuZn31Si)	66～70	—	≤0.8		—	≤0.5
						(Остаток)
БРОНЗОВАЯ ВТУЛКА CUSN8 08G	(Стандарт)	CuSn10Pb10+Gr		9～11	9～11	—	—	≤0.5
			(Остаток)
БРОНЗОВАЯ ВТУЛКА CUSN8 09G	(Стандарт)	CuSn6.5P+Gr		6～7	—	—	0.1～0.25	≤0.1
			(Остаток)
	(Специальный)	CuSn8P+Gr		7～9	—	—	0.01～0.35	≤0.2
			(Остаток)
БРОНЗОВАЯ ВТУЛКА CUSN8 090 масляные отверстия
Тип	Толщина	Глубина масла
БРОНЗОВАЯ ВТУЛКА CUSN8 090	1 мм	0.3～0.4 мм
	1.5 мм	0.4～0.5 мм
	2 мм	0.5～0.6 мм
	2.5 мм	0.6～0.7 мм
БРОНЗОВАЯ ВТУЛКА CUSN8 09G	0.65 мм	0.15～0.3 мм
БРОНЗОВАЯ ВТУЛКА CUSN8 08G	1 мм	0.3～0.4 мм
	1.5 мм	0.4～0.5 мм
	2 мм	0.4～0.5 мм
	2.5 мм	0.4～0.5 мм

Детали допуска

• Корпус ØH7
• Внутренний Ø втулки после монтажаH9
• Допуск валаf7 to h8

Обслуживание

этонизкие эксплуатационные расходыбронзовый подшипник скольжения. Необходима первичная смазка. Возможна смазка маслом или смазкой. Благодаря масляным карманам зазоры сведены к минимуму.

Область применения

• Гидравлические системы: втулка для клапанов и роторных приводов, втулка для шестеренных насосов, втулка для цилиндров, втулки для амортизаторов, втулка для гидравлического насоса Lucas,
• Пищевая промышленность: разливочная машина, мойка бутылок, автоматический упаковщик пакетов, переработчики молочных продуктов, мясорубки, миксеры
• Автомобили: втулки подвески, рулевое управление, втулки тормозов, сцепление, втулки трансмиссии
• Железнодорожные вагоны: боковой амортизатор, втулки автоматических дверей
• Корабли: рулевые тяги, крышки люков, втулки блоков шкивов
• Самолеты: тяги управления, втулки амортизаторов, втулки клапанов привода, лебедки
• Печать: офсетный принтер, гравюрный принтер, почтовый принтер, автоматический гибочный станок для билетов, автоматический переплетчик книг
• Текстильная промышленность: прядильная рама, крутильная машина для пряжи, валик для листов, намотчики

Подпись

Специальные размеры доступны по запросу

Около 85% нашей продукции экспортируется в страны Северной Америки, Европейского Союза, Юго-Восточной Азии.
