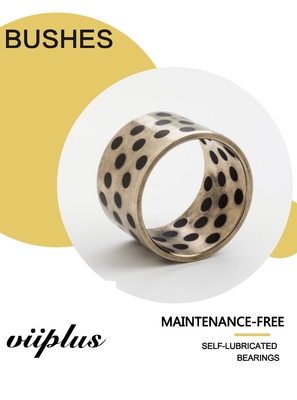

Штепсельные вилки графита Oilless кустов фланца марганца C86300 бронзовые

  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
Место происхождения Втулка Oilless
Фирменное наименование SANKYO,MISUMI，DAIDO，SELF LUBE，GGB,FIBRO STANDARD REPLACEMENT BEARING
Сертификация DIN 1850/ISO 4379， UNITED STATES UNS STANDARD,C86300
Номер модели твердая втулка, бронза с смазкой затыкает врезанное не требующее ухода
Количество мин заказа Оборотный
Цена Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze
Упаковывая детали БУСХИНГ КОРОБКИ ЭКСПОРТА, ДЕРЕВЯННЫЙ СЛУЧАЙ, ОПРЕДЕЛЯЕТ ТРЕБОВАНИЯ
Время доставки быстрая доставка
Условия оплаты TT заранее
Поставка способности подшипники графита штепсельной вилки, Китай, изготовители, поставщики, фабрика, оптовая продажа, под

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Marerial Бронзовая втулка графита Размер Втулки размера дюйма
Нормальный размер C86300, C86200 Тип ЗАТКНУТАЯ БРОШЕННАЯ БРОНЗА
деталь Втулка Oilless Особенность Проводник Буш с воротником
Носить цену по прейскуранту завода-изготовителя втулки tiffany@viiplus.com Самосмазочный нося изготовитель втулки https://www.viiplus.com/
Изготовитель подшипника Oilless https://www.bronzelube.com/ Изготовитель grafitado bucha de бронзы
Высокий свет Твердые бронзовые простые подшипники, подшипники равнины фланца графита бронзовые, машинное оборудов Oilless кусты Oilless Буш. Медный сплав. Прямой тип. ВСХЛИП. Сплав материальной базы медный (SO-2). Твердая смазка
Экспортеры поставщиков изготовителей подшипников с цельной втулкой простые подшипники. Длиной, не требующее ухода обслуживание, изготовляет втулки в различных дизайнах
Высокий свет

втулки пропитанные графитом

,

кусты заполненные графитом бронзовые
Оставьте сообщение
Характер продукции

Смазка собственной личности, умирает компоненты, компоненты прессформы точности, бронзовая букса Oilless.

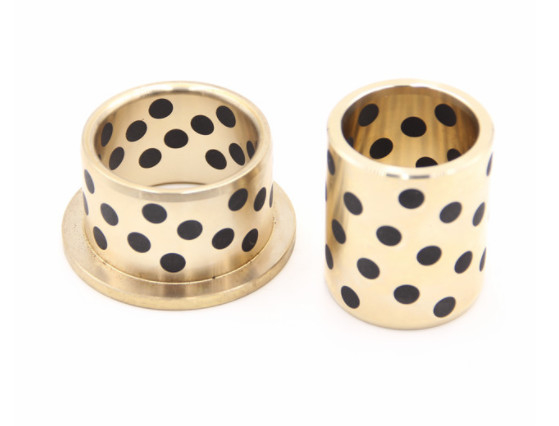

Куст проводника с воротником, бронзирует с твердой смазкой

Материал: Бронзируйте с твердой смазкой, oilless смазывая примечанием: Контрольные линии собрания/габаритные требования и допуски в конце главы D. Внимания: Кусты можно только использовать с движением вдоль оси!

Подшипники графита штепсельной вилки главным образом использованы в применениях которым нужно continuallubrication в труднодоступных зонах. Графит механически принуждается

в отверстия/калибрует под весьма давлением. Фильм смазки перенесен к валу по мере того как он начинает поворачивать. Эти подшипники предлагают непрерывную смазку над долгими периодами без обслуживания.



Характеристики



●Имейте несравнимое представление под высокой нагрузкой, низкоскоростную деятельность. Также выполните хорошо без смазки.

●Превосходное сопротивление носки в таких местах где фильм масла труден для того чтобы быть сформированные должными к reciprocating, осциллируя движениям и часто прерывистой деятельности.

●Замечательное сопротивление к корозии и сопротивление к химическому нападению.

●Безуходные и спасительные производственные затраты.



Тип рукава проводника NAAMS самосмазочный


В настоящее время, подвергать механической обработке NC было осуществлен, и были стабилизированы и были улучшены подвергая механической обработке точность и технология производства
Втулки рукава проводника NAAMS самосмазочные, точность продукта надежны, размер стабилизированы, могут уменьшить время сборки проводника прессформы, и расход изготовления прессформы!

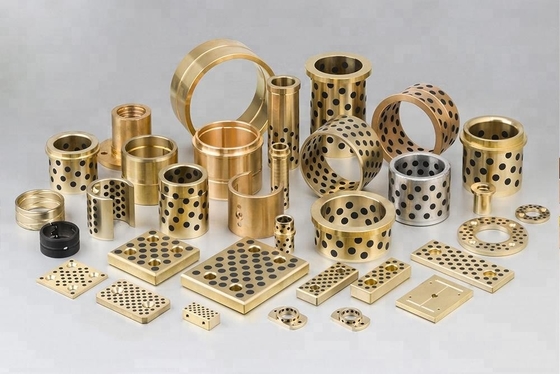

Шайба SOBW

Буш прямой, бронзовый тип ВСХЛИП отливок

Сферически ВСХЛИП Буша

Сферически Буш установил стандартный тип, сильный тип

Пустой материал для втулки S30

Плита скольжения
Бронзовый, толщина 20mm

Плита скольжения
Бронзовый, толщина 10mm

Плита скольжения
Бронзовый, толщина 5mm UWP

Плита скольжения
Бронзовый, толщина 10mm SOLP

Плита скольжения
Бронзовый, толщина 10mm SOML

Плита скольжения
Бронзовый, пустой тип FPLB

Плита скольжения
Бронзовый, высоконапорный тип толщина 10mm TLP

Плита скольжения
FC, толщина 20mm SESF, SESFT

Плита скольжения
Сталь, толщина 20mm FRP

Плита скольжения
Сталь, TSP толщины 10mm

Плита скольжения
Медный спеченный порошок, Thickness20mm

Плита скольжения
Медный спеченный порошок, Thickness10mm

Проводник скольжения
Бронзовый Г-образный тип SGLDW

Проводник скольжения
Бронзовый Т-образный тип TGLWN

Проводник скольжения
Бронзовый Г-образный тип SGLXS

Проводник скольжения
Бронзовый Г-образный пустой тип SGLX

Проводник скольжения
Бронзовый Г-образный тип SOL

Характеристики продукта


1. Соответствующий для обрабатывающей промышленности прессформы, широко использованный.

2. Высококачественные латунь и графит выбраны большого для увеличения стойкости рукава проводника в направляя представлении и для того чтобы иметь красивый металлический блеск.

3. После настраивать, своя твердость, гладкость, и располагать представление превосходны.

4. высокая габаритная точность, стабилизированное качество, и полные спецификации.



Тип кусты Oiless куста | Общее машинное оборудование | Продукты | Запасные части Sankyo Oilless



Выучите больше о самосмазочных пластиковых простых подшипниках от www.bronzegleitlager.com, конструированного на максимальный срок службы в весьма промышленных условиях на очень низкой цене.

Самосмазочная отливка носить рукава C-86200/C-86300 подвергая механической обработке на центробежных подшипниках бросания марганца C86300 бронзовых бронзовых с твердой смазкой графита





Медные рукав и подшипники

Быстрый

Лучший

Безопасный



Бронзовые марганца с штепсельными вилками графита медленно двигают размер C86300



Проектированный на более длинный более надежный срок службы

Материальная ранг: C-86200 или C-86300
Термины
· Габаритный отчет о проверке.
· Протокол испытаний оборудования для механических свойств (включая твердость и плотность) материала.

Бронза может работать на высоких скоростях под тяжелыми грузами, но требует высокой твердости вала и неабразивных эксплуатационных режимов. Этот сплав имеет превосходные механические качества и хорошую коррозионную устойчивость. Этот сплав скомпрометирован меди, марганца, алюминия и утюга. Эта комбинация поднимает прочность на растяжение.

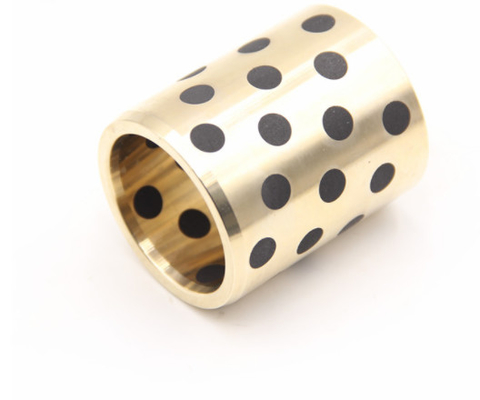

Graphite Plugged self-lebricating bronze Bushings



Самосмазочный подшипник рукава для гидро механических оборудований


Радиальные ворота, вертикальные ворота, журналы стопа, вкладыши Penstock стальные, механические подъемы, гидравлические подъемы, инструментирования, краны на козлах, надземные краны, сервисы управления резервуара с применениями внутри…
Хранение изделий
Регулирование паводковых вод
Гидро поколение электричества
Полив

Сплав литейной меди

Тип: Неэтилированная латунь



самосмазочный тип втулки подшипника рукава без Масл





Химический состав mass/%

Cu

Sn

Al

Fe

Mn

Ni

Pb

Si

P

Zn

60-66

0,2

5.0-7.5

2.0-4.0

2.5-5.0

1

0,2

_

_

_

Механические свойства

Mpa прочности на растяжение (минута)

Произведите MPa прочности (минута)

Удлиненность %

Brinell твердость (HB)

758

427

14

225

Примечание:



1, в химическом составе, одиночные значения представляет максимумы.

2, механическое представление значения твердости только для ссылки





C86300

Размеры в дюймах

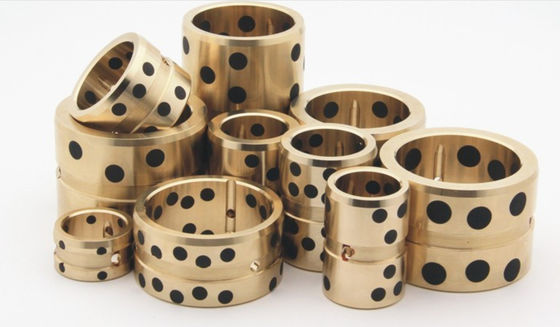

Бронзовое марганца со штепсельными вилками графита
Рукави дюйма

(ID x OD x l)

ВТУЛКИ ГРАФИТА

1/2 x 3/4 x 1/2

ВТУЛКИ ГРАФИТА

1/2 x 3/4 x 3/4

ВТУЛКИ ГРАФИТА

1/2 x 3/4 x 1/2

ВТУЛКИ ГРАФИТА

5/8 x 7/8 x 5/8

ВТУЛКИ ГРАФИТА

5/8 x 7/8 x 3/4

ВТУЛКИ ГРАФИТА

5/8 x 7/8 x 1

ВТУЛКИ ГРАФИТА

5/8 x 7/8 x 1-1/4

ВТУЛКИ ГРАФИТА

5/8 x 7/8 x 1-1/2

ВТУЛКИ ГРАФИТА

3/4 x 1-1/8 x 5/8

ВТУЛКИ ГРАФИТА

3/4 x 1-1/8 x 3/4

ВТУЛКИ ГРАФИТА

3/4 x 1-1/8 x 1

ВТУЛКИ ГРАФИТА

3/4 x 1-1/8 x 1-1/4

ВТУЛКИ ГРАФИТА

3/4 x 1-1/8 x 1-1/2

ВТУЛКИ ГРАФИТА

7/8 x 1-1/4 x 3/4

ВТУЛКИ ГРАФИТА

7/8 x 1-1/4 x 1

ВТУЛКИ ГРАФИТА

7/8 x 1-1/4 x 1-1/8

ВТУЛКИ ГРАФИТА

7/8 x 1-1/4 x 1-1/4

ВТУЛКИ ГРАФИТА

7/8 x 1-1/4 x 1-1/2

ВТУЛКИ ГРАФИТА

1 x 1-3/8 x 3/8

ВТУЛКИ ГРАФИТА

1 x 1-3/8 x 1/2

ВТУЛКИ ГРАФИТА

1 x 1-3/8 x 5/8

ВТУЛКИ ГРАФИТА

1 x 1-3/8 x 3/4

ВТУЛКИ ГРАФИТА

1 x 1-3/8 x 1

ВТУЛКИ ГРАФИТА

1 x 1-3/8 x 1-1/4

ВТУЛКИ ГРАФИТА

1 x 1-3/8 x 1-1/2

ВТУЛКИ ГРАФИТА

1 x 1-3/8 x 1-3/4

ВТУЛКИ ГРАФИТА

1 x 1-3/8 x 2

ВТУЛКИ ГРАФИТА

1 x 1-1/2 x 3/4

ВТУЛКИ ГРАФИТА

1 x 1-1/2 x 1

ВТУЛКИ ГРАФИТА

1 x 1-1/2 x 1-1/2

ВТУЛКИ ГРАФИТА

1 x 1-1/2 x 2

ВТУЛКИ ГРАФИТА

1-1/8 x 1-1/2 x 1

ВТУЛКИ ГРАФИТА

1-1/4 x 1-5/8 x 1

ВТУЛКИ ГРАФИТА

1-1/4 x 1-5/8 x 1-1/4

ВТУЛКИ ГРАФИТА

1-1/4 x 1-5/8 x 1-1/2

ВТУЛКИ ГРАФИТА

1-1/4 x 1-5/8 x 1-3/4

ВТУЛКИ ГРАФИТА

1-1/4 x 1-5/8 x 2

ВТУЛКИ ГРАФИТА

1-1/2 x 2 x 1-1/4

ВТУЛКИ ГРАФИТА

1-1/2 x 2 x 1-1/2

ВТУЛКИ ГРАФИТА

1-1/2 x 2 x 1-3/4

ВТУЛКИ ГРАФИТА

1-1/2 x 2 x 2

ВТУЛКИ ГРАФИТА

1-3/4 x 2-1/4 x 1-1/4

ВТУЛКИ ГРАФИТА

1-3/4 x 2-1/4 x 1-1/2

ВТУЛКИ ГРАФИТА

1-3/4 x 2-1/4 x 1-3/4

ВТУЛКИ ГРАФИТА

1-3/4 x 2-1/4 x 2

ВТУЛКИ ГРАФИТА

1-3/4 x 2-1/4 x 2-1/2

ВТУЛКИ ГРАФИТА

1-3/4 x 2-1/4 x 4

ВТУЛКИ ГРАФИТА

2 x 2-1/2 x 1-1/4

ВТУЛКИ ГРАФИТА

2 x 2-1/2 x 1-1/2

ВТУЛКИ ГРАФИТА

2 x 2-1/2 x 2

ВТУЛКИ ГРАФИТА

2 x 2-1/2 x 2-1/2

ВТУЛКИ ГРАФИТА

2 x 2-1/2 x 3

ВТУЛКИ ГРАФИТА

2-1/2 x 3 x 3

ВТУЛКИ ГРАФИТА

3 x 3-1/2 x 4

ВТУЛКИ ГРАФИТА

3 x 3-5/8 x 3

ВТУЛКИ ГРАФИТА

3-1/2 x 4-1/8 x 2

ВТУЛКИ ГРАФИТА

3-1/2 x 4-1/8 x 3

ВТУЛКИ ГРАФИТА

3-1/2 x 4-1/8 x 4

ВТУЛКИ ГРАФИТА

4 x 4-3/4 x 2

ВТУЛКИ ГРАФИТА

4 x 4-3/4 x 3

ВТУЛКИ ГРАФИТА

4 x 4-3/4 x 4

ВТУЛКИ ГРАФИТА

5 x 6 x 3

ВТУЛКИ ГРАФИТА

5 x 6 x 4





Graphited самосмазочный подшипник рукава должен быть выдержан в смазке до применения. Графит поглощает смазку, которая после этого перенесена к валу нагреванный движением вала. Это действие обеспечивает масло необходимо для того чтобы смазать но не в достаточном количестве для того чтобы причинить утечку на нося концах. Масло реабсорбировано графитом когда движение перестает.





Штепсельная вилка graphiting выполнена путем сверлить грести, расположенную ступенями конфигурацию отверстия через нося стену и отжимать графит в эти отверстия и трудную выпечку. Размер и число просверленных отверстий и число строк определены несущей длиной подшипника и диаметром.

  • Рукави дюйма

  • Метрические рукави

  • Метрические фланцы

  • Метрические шайбы

Твердый самосмазочный подшипник рукава с вставкой штепсельной вилки графита | Втулки рукава меди графита



Графит заткнул бронзовые буксы все самосмазочн и не требующ ухода. Эти втулки подвергаются механической обработке из непрерывной брошенной бронзы и заткнуты с твердыми штепсельными вилками смазки. Самосмазочный подшипник рукава и своя сопрягая поверхность должны всегда быть отделены фильмом смазки. Много из графита пользы компонентов VIIPLUS. Здесь чего вам нужно знать о нем. Графит обычный углерод в сильно необыкновенной форме, двухмерном кристалле. Думайте об его как одн-атом-толстый лист. Часть графита стог-вверх этих листов. Руководство карандаша графита чувствует маслообразным потому что эти одн-атом-толстые листы очень скользки.



  • Плиты носки

  • Прокладки носки

  • Втулки

  • Собрания скольжения

  • Компоненты проводника

Graphite Plugged self-lebricating bronze Bushings



Собственная личность смазывая графит заткнула бронзовую втулку рукава
Подшипник рукава графита штепсельной вилки самосмазочный



  • Дюйм определил размер втулки

  • Метрические с определенными размерами втулки

Технические данные



Ранг 50# 50S1 50S2 50S3 650S5
Материал CuZn25AI5Mn4Fe3 CuSn5Pb5Zn5 CuAI10Ni5Fe5 CuSn12 CuZn25AI5Mn4Fe3
Плотность 8 8,9 7,8 8,9 8
Твердость ≥210 ≥70 ≥150 ≥75 ≥235
Прочность на растяжение ≥750 ≥250 ≥500 ≥270 ≥800
Прочность выхода ≥450 ≥90 ≥260 ≥150 ≥450
Удлиненность ≥12 ≥13 ≥10 ≥5 ≥8
Расширение коэффициента o линейное 1.9×10-5/℃ 1.8×10-5/℃ 1.6×10-5/℃ 1.8×10-5/℃ 1.9×10-5/℃
Max.Temp. -40~+300℃ -40~+400℃ -40~+400℃ -40~+400℃ -40~+300℃
Нагрузка Max.dynamic 100 60 50 70 120
Max.speed (сухое) 15 10 20 10 15
² *m/s N/mm (смазка) 200 60 60 80 200
Деформация обжатия < 0=""> < 0=""> < 0=""> < 0="">

< 0="">



Применения



Самосмазочный подшипник рукава для строительного оборудования, втулок связи заграждения для лопаткоулавливателей силы, шарнирнорычажной связи & втулок проводника для машин прессформы впрыски, оборудования сталелитейного завода, печи Dragouts, оборудования засыхания, Roasters, плашек прессы, сборочных конвейеров, гидроэлектрических структур, воротов, поднимая оборудование, автошину, и машинное оборудование бумажной фабрики и много других промышленных применений.

Материал
Бронзовое марганца C86300


Типичные применения C86300 включают низкооборотные сверхмощные подшипники нагрузки, шестерни, кулачки и гидравлический цилиндр parts.continuous бросил бронзу марганца высокопрочный, не-жар-излечимый медный сплав запланированный для пользы в применениях требуя характеристик носки хорошего сочетания из выдающих и высокой нося прочности для тяжелых грузов и малых ходов.

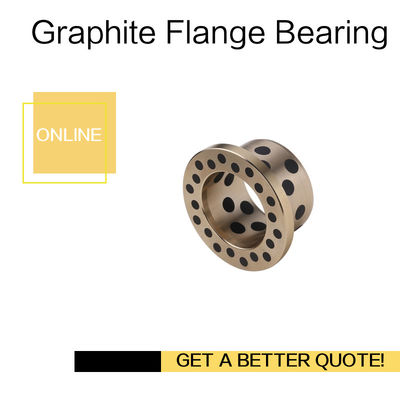

самосмазочный подшипник рукава служил фланцем бронзовые буксы для продажи



Втулки графита марганца C86300 бронзовые

ЭЛЕМЕНТ

СОДЕРЖАНИЕ (%)

Медь, Cu

60.0-68.0

Руководство, Pb

≤0.2

Олово, Sn

≤0.2

Цинк, Zn

22~28

Утюг, Fe

2.0-4.0

Алюминий, Al

5.0-7.50

Марганец, Mn

2.5-5.0





Втулки графита марганца C86200 бронзовые

ЭЛЕМЕНТ

СОДЕРЖАНИЕ (%)

Медь, Cu

60.0-68.0

Руководство, Pb

≤0.2

Олово, Sn

≤0.2

Цинк, Zn

22~28

Утюг, Fe

2.0-4.0

Алюминий, Al

3.0-4.90

Марганец, Mn

2.5-5.0



Представление



Графит заткнул брошенные бронзовые буксы можно использовать где тяжелые грузы необходимо поддержать на низком уровне к средним скоростям

Бронзовая букса бросания графита штепсельной вилки может выдержать высокие температуры до 570 f

Самосмазочная особенность подшипника рукава позволяет подшипникам быть использованным где смазывать труден, дорог для того чтобы снабдить, и где смазывает/масло нельзя использовать. Превосходная смазка достигана даже под высокими нагрузками на малых скоростях.

самосмазочный подшипник рукава со специально врезанными твердыми смазками уменьшает трение. Коэффициент трения: 0,04 до 0,2





втулка   длина
размер (mm)

  ID OD 8 10 12 15 16 19 20 25 30 35
  ¢d ¢D JDB JDB JDB JDB JDB JDB JDB JDB JDB JDB
8 8 0,028 12 0,018

081208

101408

081210

101410

081212

101412

 81215     101420
10 0,013 0,007 101415
  10 0,028 14 0,018
  0,013 0,007
12 12 0,034 18 0,018 121808 121810 121812 121815 121816 121819 121820 121825 121830
0,016 0,007
13 13 0,034 19 0,021   131910 131912 131915     131920
0,016 0,006
14 14 0,034 20 0,021   142010 142012 142015     142020 142025 142030
0,016 0,006
15 15 0,034 21 0,021   152110 152112 152115 152116   152120 152125 152130
0,016 0,006
16 16 0,034 22 0,021   162210 162212 162215 162216 162219 162220 162225 162230 162235
0,016 0,006
17 17 0,034 23 0,021       172315
0,016 0,006
18 18 0,034 24 0,021     182412 182415 182416   182420 182425 182430
0,02 0,006
19 19 0,041 26 0,021       192615     192620
0,02 0,006
20 20 0,041 28 0,021   202810 202812 202815 202816 202819 202820 202825 202830 202835
0,02 0,006
20 0,041 30 0,021         203016   203020 203025 203030 203035
0,02 0,006
22 22 0,041 32 0,021     223212 223215     223220 223225
0,02 0,006
  25 0,041 33 0,025     253312 253315 253316   253320 253325 253330 253335
25 0,02 0,009
  25 0,041 35 0,025     253512 253515 253516   253520

253525

253530

253535



0,02

0,009

28

28

0,041

38

0,025













283820

283825

283830



0,02

0,009



30

0,041

38

0,025





303812

303815





303820

303825

303830

303835

30

0,02

0,009



30

0,041

40

0,025





304012

304015





304020

304025

304030

304035



0,02

0,009

31,5

31,5

0,05

40

0,025

















314030



0,025

0,009

32

32

0,05

42

0,025













324220



324230



0,025

0,009



35

0,05

44

0,025













354420

354425

354430

354435

35

0,025

0,009



35

0,05

45

0,025













354520

354525

354530

354435



0,025

0,009

38

38

0,05

48

0,025





















0,025

0,009

40

40

0,05

50

0,025







405015





405020

405025

405030

405035

0,025

0,009

40

0,05

55

0,03







405515









405530

405535

0,025

0,011

45

45

0,05

55

0,03

















455530

455535

0,025

0,011

45

0,05

56

0,03

















455630

455635

0,025

0,011

45

0,05

60

0,03

















456030

456035

0,025

0,011

50

50

0,05

60

0,03

















506030

506035

0,025

0,011

50

0,05

62

0,03













506220



506230

506235

0,025

0,011

50

0,05

65

0,03

















506530



0,025

0,011

55

55

0,06

70

0,03

















557030

557035

0,03

0,011



60

0,06

74

0,03

















607430

607435

60

0,03

0,011



60

0,06

75

0,03

















607530

607535



0,03

0,011

63

63

0,06

75

0,03





















0,03

0,011

65

65

0,06

80

0,03



















658035

0,03

0,011

70

70

0,06

85

0,035

















708530

708535

0,03

0,013

70

0,06

90

0,035





















0,03

0,013

75

75

0,06

90

0,035





















0,03

0,013

75

0,06

95

0,035





















0,03

0,013



80

0,06

96

0,035





















80

0,03

0,013



80

0,06

100

0,035























0,03

0,013

85

85

0,071

100

0,035





















0,036

0,013

90

90

0,071

110

0,035





















0,036

0,013

100

100

0,071

120

0,035





















0,036

0,013

110

110

0,071

130

0,035





















0,036

0,015

120

120

0,071

140

0,04





















0,036

0,015

125

125

0,063

145

0,04





















0,043

0,015

130

130

0,063

150

0,04





















0,043

0,015

140

140

0,063

160

0,04





















0,043

0,015

150

150

0,063

170

0,04





















0,043

0,015

160

160

0,063

180

0,04





















0,043

0,015

длина





id

od









набивка







¢d

¢D





40

50

60

70

80

90

100

120

130

140

150









JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB





(JDB)

























8

12

-











10

14

-1003

































12

18

-1203

























13

19

-1303































14

20

-1403



























15

21

-1503





162240





















16

22

-1603



























17

23

-1803



























18

24

-2005



























19

26

-2005





202840

202850



















20

28

-2005





203040





















20

30

-2505*



























22

32

-2505





253340

253350

253360

















25

33

-2505





253540

253550



















25

35

-3005*





283840





















28

38

-3005





303840

303850

303860

















30

38

-3005





304040

304050

304060

















30

40

-3505*





314040





















31,5

40

-3505





324240





















32

42

-3505





354440

354450

354460

















35

44

-3505





354440

354450

354460

















35

45

-3505





384840





















38

48

-4007*





405040

405050

405060

405070

405080













40

50

-4007





405540

405550

405560

















40

55

-4507





455540

455550

455560

















45

55

-4507





455640

455650

455660

















45

56

-4507





456040

456040

456050

456070

456080













45

60

-4507





506040

506040

506050

506070

506080













50

60

-5008





506240

506240

506250

506270















50

62

-5008





506540

506550

506560

506570

506580



5065100

5065120







50

65

-5008





557040

557050

557060

557070















55

70

-5508





607440

607450

607460

607470

607480













60

74

-6008





607540

607550

607560

607570

607580



6075100

6075120







60

75

-6008









637560

637570

637580













63

75

-6508*





658040

658050

658060

658070

658080













65

80

-6508





708540

708550

708560

708570

708080



7085100

7085120







70

85

-7010







709050

709060

709070

709080













70

90

-7010







759050

759060

759070

759080



7590100









75

90

-7510









759060

759070

759580



7590100









75

95

-7510





809640

809650

809660

809670

809680



8096100

8096120







80

96

-8010





8011040

8011050

8011060

8011070

8011080



80110100

80110120



80110140



80

100

-8010









8511060



8511080













85

100

-9010*







9011050

9011060



9011080

9011090

90110100

90100120







90

110

-9010







10012050

10012060

10012070

10012080

10012090

100120100

100120120



100120140



100

120

-10010







11013050



11013070

11013080



110130100

110130120







110

130

-12010*











12014070

12014080

12014090

120140100

120140120



120140140



120

140

-12010

















125145100

125145120







125

145

-













13015080



130150100



130145130





130

150

-

















140160100





140160140



140

160

-













15017080



150170100







150170150

150

170

-













16718080



167180100







160180150

160

180

-




Бирки:

подшипники пропитанные маслом бронзовые

бронзовая букса лите масла

подшипник пропитанный маслом
